木质电动日内瓦轮间歇传动演示装置

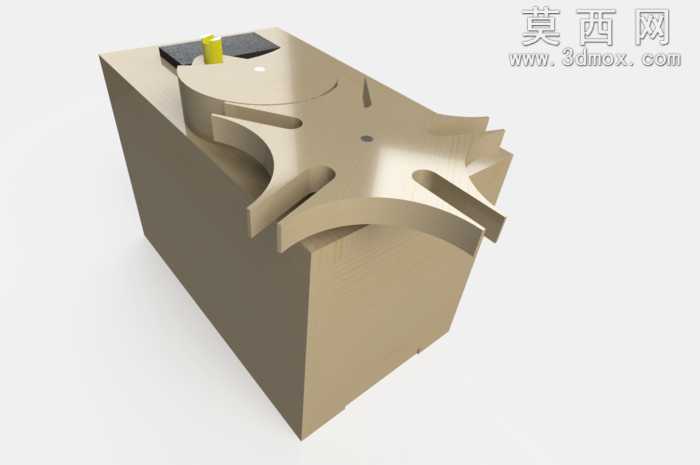

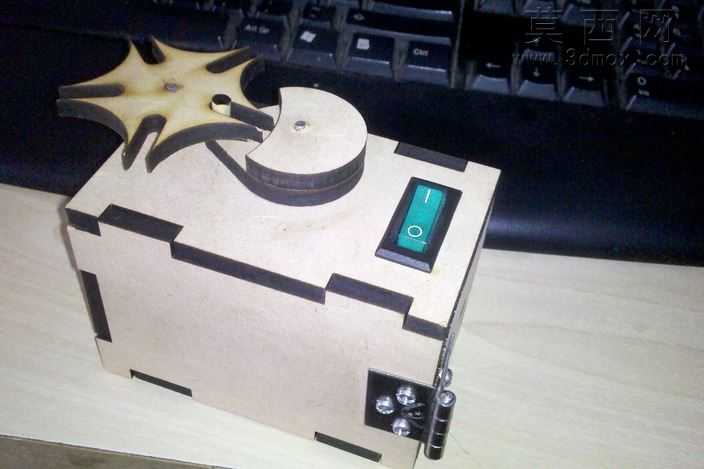

本作品为电动驱动的日内瓦轮间歇传动演示装置，整体采用中密度纤维板作为主体加工材质，通过三维建模软件完成全参数化结构设计，建模过程中严格遵循板材切割加工的工艺公差要求，对每一处拼接卡槽、传动部件的装配间隙都进行了精准校核，确保实体拼装后各运动部件无卡滞、无旷量。建模阶段首先完成箱体主体的框架设计，采用卡扣式拼接结构替代传统胶合连接，所有板材拼接位的卡槽深度、厚度都经过参数化匹配，既保证箱体结构的组装便捷性，也兼顾整体结构的连接强度。箱体顶部预留主动拨盘与从动槽轮的安装位，主动拨盘采用带圆柱销的圆盘结构，从动槽轮为星形多槽日内瓦轮结构，建模时精准计算槽轮的槽数、拨盘销的回转半径，确保间歇传动的动停比符合设计预期，拨盘每回转一周，槽轮精准转过对应分度角度，实现稳定的间歇转位动作。箱体侧面设计嵌入式船型开关安装位，内部预留电机、电池的安装腔体，同时设计合页连接的可开合侧盖，方便内部电路与动力部件的安装维护，侧盖通过金属螺丝与合页实现与箱体的铰接，开合顺畅无干涉。材质渲染阶段，针对中密度纤维板的哑光木质纹理进行材质参数调整，还原板材切割后的边缘质感，对金属拨销、开关按键、合页螺丝等金属部件赋予金属材质，区分不同部件的材质质感，渲染输出的效果图清晰呈现各部件的装配关系与结构细节。设计思路上以直观演示日内瓦轮间歇传动原理为核心，将经典间歇传动机构集成于紧凑的木质箱体中，既具备机械原理的教学演示功能，也兼具桌面创意摆件的展示效果，所有外露部件都做了圆角处理，避免尖锐棱角带来的安全隐患，动力部分采用低压直流电机驱动，运行噪音低、传动平稳，能够长时间稳定演示间歇传动的运动过程，整体结构拆装便捷，便于学习者观察内部传动逻辑与机构运动特性。
