带顶珠异形密封端盖结构设计

项目分类:通用机械零部件 发布时间:2024-04-22 ID:748312
  • 带顶珠异形密封端盖结构设计

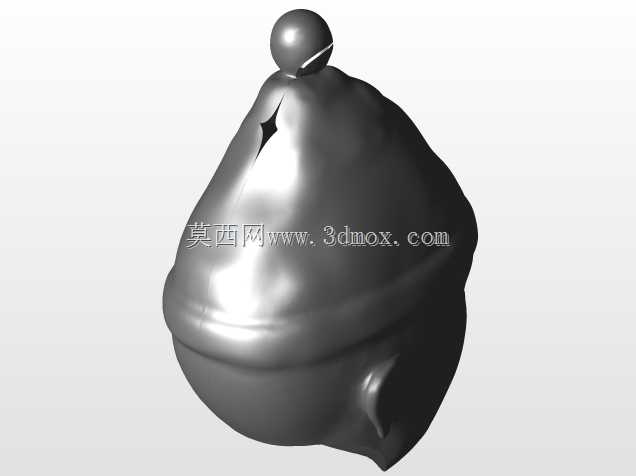

  做这类异形曲面端盖的结构设计,最先要明确的是它的实际使用场景——这类带顶珠的密封端盖,大多用在小型承压腔体的端部密封位置,常见于小型气动元件、低压流体管路的末端封堵,或是小型便携压力容器的端封结构,日常在轻工自动化设备的气路分支、小型实验装置的腔体封盖、甚至部分户外便携储压设备的端部都能见到这类结构的身影。从实际功能来看,它首先要承担腔体端部的密封承压作用,其次顶部的球形凸起并非装饰结构,而是作为手动旋拧的施力点位,不需要额外工具就能徒手完成拆装,侧面的小凸耳结构是用来配合限位销,防止端盖在承压状态下出现旋松脱落的问题,壳体上的窄缝结构是用来嵌入密封胶圈,保证配合面的密封性能,避免腔体内的介质出现泄漏。

  设计这类结构的时候,最先要敲定的是安装边界的尺寸参数,首先要匹配对应腔体的端部配合直径,端盖下部的圆柱配合段公差要控制在H7的间隙配合区间,既保证拆装顺畅,又不会因为间隙过大导致密封胶圈出现偏磨。曲面壳体的壁厚要做均匀化处理,整体壁厚保持在2.5mm到3mm之间,避免壁厚不均导致注塑或者压铸成型的时候出现缩痕、应力集中的问题,顶部的球形施力位直径要控制在12mm到15mm之间,这个尺寸刚好符合成年人手指的施力触感,旋拧的时候不会出现打滑硌手的问题。侧面的限位凸耳高度不能超过3mm,既要保证能卡入腔体端部的限位槽内,又不能因为凸耳过高导致安装的时候出现对位困难,凸耳的根部要做R2的圆角过渡,避免长期受交变应力的时候出现根部断裂的问题。

  建模过程中要注意曲面的连续性,整个外曲面要做到G2连续,避免出现棱角突兀的位置,一方面是为了手动操作的时候不会划伤手部,另一方面曲面顺滑也能减少外部灰尘、污渍的积存,日常清洁维护更方便。密封槽的位置要设置在配合段的中部,槽宽要比选用的O型圈线径大0.2mm,槽深要比线径小0.5mm,保证装配之后O型圈有足够的压缩量,实现可靠密封,密封槽的棱边要做0.3mm的倒角,避免安装的时候割伤胶圈。顶部的球形结构和主体曲面的衔接位置要做顺滑过渡,不能出现接痕,这个位置是手动施力的主要接触区,接痕不仅影响触感,长期使用还容易出现应力开裂。

  从实际安装的角度考虑,这类端盖的旋合行程要控制在整圈的1/4到1/3之间,也就是旋拧90度到120度就能完成锁紧或者拆卸,不需要多圈旋转,适合需要频繁拆装的腔体场景。限位结构的设计要考虑容错空间,限位槽的宽度要比凸耳宽度大0.5mm,允许安装时有少量的对位偏差,降低现场安装的操作难度。整体结构的重量要控制在合理范围,采用薄壁曲面设计在保证结构强度的前提下尽可能减重,不会给配套的腔体带来额外的负重负担,对于便携类设备来说这点尤为重要。另外结构上没有多余的复杂特征,不管是采用塑料注塑成型还是金属压铸成型,都能顺利脱模,不需要设计复杂的抽芯结构,能有效降低生产制造成本,适合批量加工生产。在做强度校核的时候,要考虑腔体内部0.3MPa到0.5MPa的工作压力,薄壁曲面的拱形结构本身就能很好地分散承压带来的应力,不需要额外加加强筋就能满足强度要求,避免加强筋带来的外观瑕疵和清洁死角。
