个性化镂空字符挂接吊牌结构设计

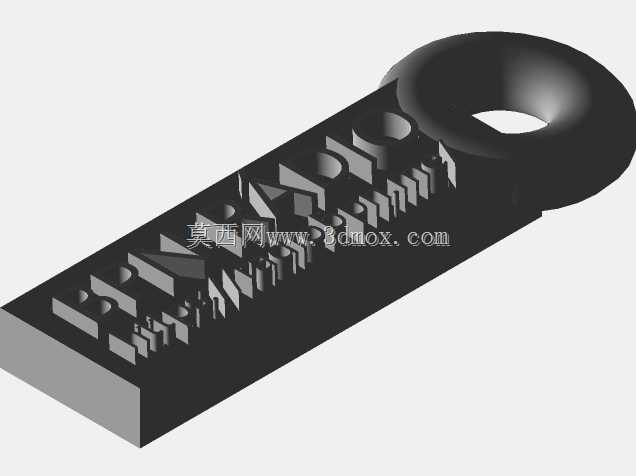

　　这款带挂接孔的长条状镂空字符构件，最初是为工业设备管线标识场景开发的配套结构件，在车间密集排布的液压管路、气动管线集群里，传统纸质标签容易受油污、粉尘侵蚀脱落，塑料扎带挂牌在长期振动工况下易出现断裂脱落问题，这类金属材质的镂空吊牌可以直接穿挂在管线固定卡扣上，表面的阳刻字符不会因摩擦、腐蚀出现模糊，能长期清晰标注管线内介质类型、流向、压力等级等关键信息，避免运维人员误操作引发安全事故。除了工业管线标识场景，这类结构也可适配设备运维工具的个性化标识，在大型装备的随车工具套件里，每款专用工具搭配对应标识的吊牌，能大幅缩短工具清点、取用的时间，尤其适合野外作业、应急抢修这类对工具管理效率要求高的场景。从结构设计逻辑来看，

　　构件一端的环形挂接孔做了内圈圆角过渡处理，没有尖锐棱角，既可以避免穿挂时划伤配套的挂绳、卡簧，也能减少应力集中，在频繁晃动的使用场景下，挂接孔位置不会因长期交变载荷出现开裂。主体长条区域的镂空字符采用等壁厚设计，所有字符的凸起棱边都做了0.2mm的倒角处理，一方面是避免加工过程中出现薄壁崩边问题，另一方面也能减少日常使用中棱角磕碰造成的字符缺损，镂空区域的连通槽宽度统一控制在1.5mm，不管是采用激光切割加工还是3D打印成型，都能保证废料顺利排出，不会出现槽道堵塞导致的字符残缺。考虑到不同安装场景的边界限制，构件整体厚度控制在3mm，挂接孔的内径为8mm，可以适配市面上绝大多数标准规格的卡簧、挂绳以及小型锁具，

　　主体长条段的宽度为12mm，长度可根据字符数量灵活调整，当前版本的字符排布预留了足够的边距，距离侧边最小壁厚不小于2mm，保证整体结构强度，即使受到侧向挤压也不会出现明显变形。在安装适配性上，挂接孔的位置做了偏心处理，孔中心距离构件端部的距离为5mm，穿挂后吊牌自然下垂时字符面能保持正向朝向观察者，不需要额外调整角度就能清晰识别标识内容，构件背面做了整体平面度处理，平面度公差控制在0.1mm以内，如果需要粘贴辅助标识、RFID芯片，背面可以提供足够平整的贴合面，不会出现粘贴不牢、翘边的问题。针对不同使用环境的耐候性需求，这个结构的壁厚设计预留了足够的表面处理余量，不管是做阳极氧化、镀锌还是喷塑处理，

　　处理后的表层厚度不会影响挂接孔的配合精度，也不会填充镂空字符的槽道导致字符模糊。在实际选型使用时，若应用在强腐蚀的化工车间场景，可直接选用316不锈钢材质加工该构件，结构本身不需要做任何调整就能满足强度要求；若应用在对重量有要求的航空航天地面设备场景，选用铝合金材质加工时，整体重量不到10g，不会给管线、工具带来额外的负重负担。不同于平面印刷的标识件，这种一体化镂空阳刻的结构不存在标识层脱落的问题，字符与主体为同一整体，即使表面出现磨损，只要构件本身没有断裂，字符轮廓就能保持清晰，在长期户外使用场景下，抗紫外线、抗风化能力远优于印刷、蚀刻类标识牌。设计过程中特意规避了细小的悬臂结构，所有字符的笔画都与主体边框做了连接处理，没有独立的细小凸起，避免在磕碰、剐蹭时出现笔画断裂的问题，整体结构的抗冲击性能可以满足常规工业场景的使用要求，即使从2米高度自由跌落至水泥地面，也不会出现结构变形、字符缺损的情况。
