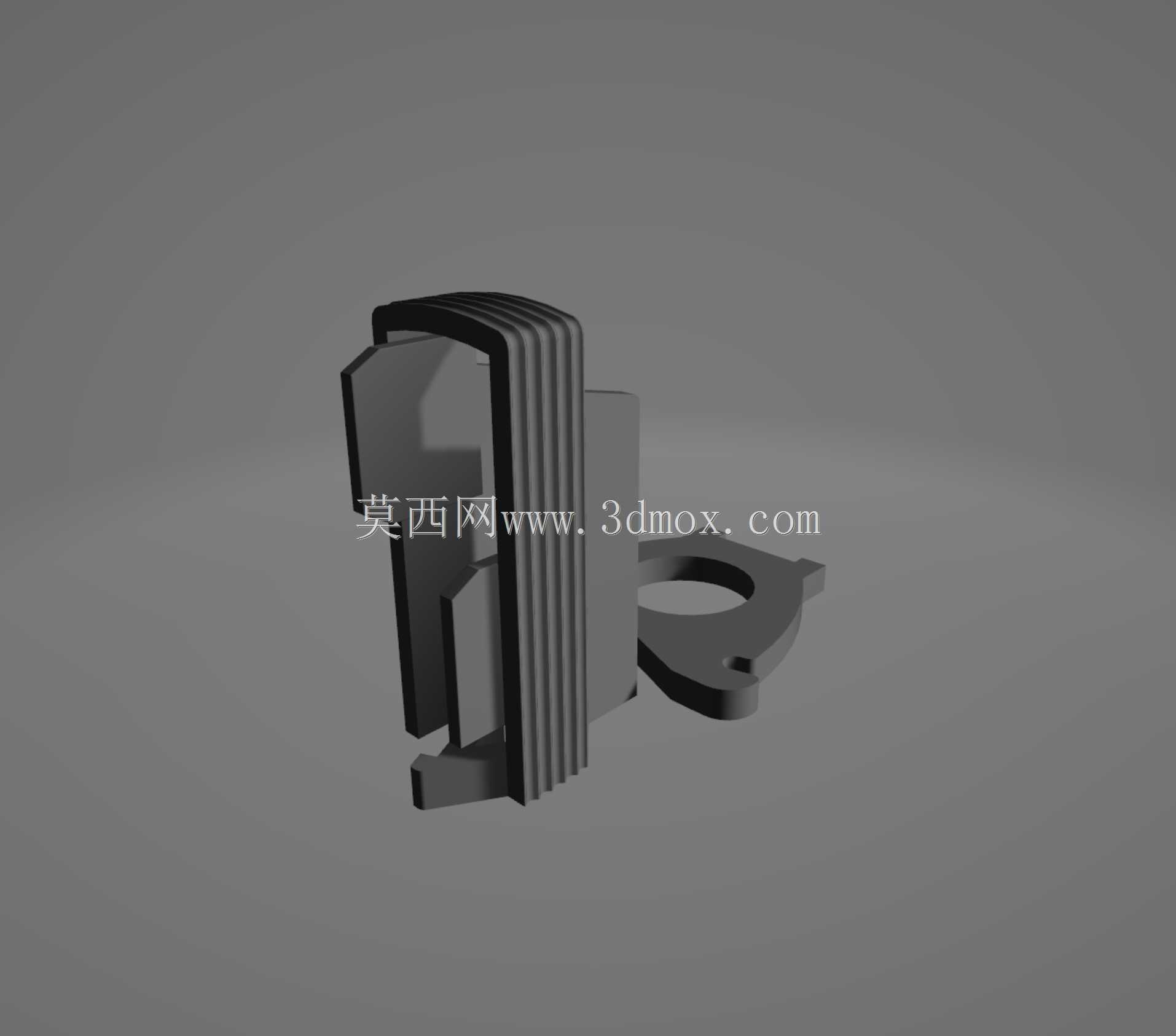

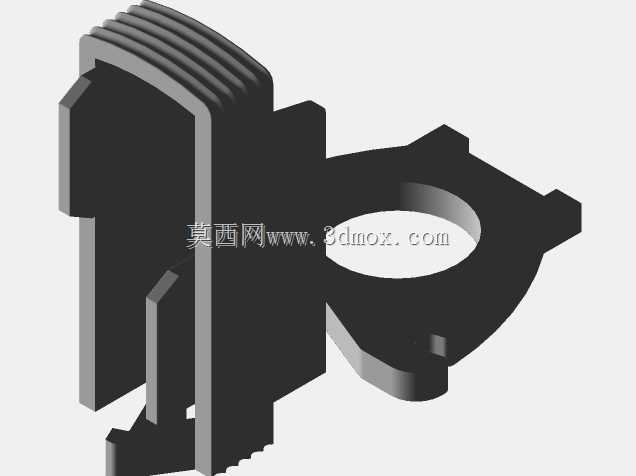

SVT137设备波纹防护套替换配件结构

　　在自动化生产线、小型专用加工设备的日常运维场景里，这类波纹防护套替换件的应用频次并不低，很多进口小型专用设备的原厂防护套长期受往复运动摩擦、切削液喷淋、车间温湿度变化影响，会出现老化开裂、密封失效的问题，直接更换原厂备件往往周期长、适配流程繁琐，这类复刻结构的替换件就能直接填补运维缺口。从结构功能来看，这个配件核心作用是包覆设备的往复运动轴段，阻隔外界粉尘、切削碎屑、液态介质侵入运动副内部，避免轴面、密封件出现异常磨损，同时波纹段的褶皱结构可以跟随轴的伸缩行程做同步形变，不会对设备的正常运动行程造成额外阻力。设计这类替换件的时候，首先要匹配原设备的安装定位边界，一端的卡扣结构要完全贴合设备端盖的卡槽尺寸，安装后不会出现轴向窜动，

　　另一端的环形定位边要和运动轴的轴肩贴合，保证密封面的同轴度，避免运动过程中出现偏磨。波纹段的褶皱数量、每个褶皱的伸缩余量是设计的核心参数，要完全匹配原配件的最大伸缩行程，既不能因为褶皱过短拉伸到极限出现撕裂，也不能因为褶皱过长在压缩状态下出现堆叠卡滞，影响轴的往复运动精度。从安装适配的角度看，这个配件的整体外形完全复刻原备件的轮廓，卡扣位置的倒角、定位边的厚度都和原厂件保持一致，不需要对原有设备做任何二次加工，运维人员直接拆卸老化的旧件，对准卡槽卡入就能完成更换，整个更换过程不需要额外的专用工装，能大幅缩短设备的停机维护时间。材质适配方面，这类3D打印制作的替换件可以根据实际使用场景选择对应的耗材，

　　在有切削液喷淋的场景可以选用耐化学腐蚀的耗材，在干摩擦往复运动频繁的场景可以选用自润滑、耐磨性能更好的耗材，相比原厂统一材质的备件，还能根据实际工况做针对性的材质优化。实际使用中，这类防护套替换件不仅能用于小型专用设备的轴端防护，在一些小型自动化模组、桌面级加工设备的运动轴防护上也能适配，只要安装边界尺寸、行程参数匹配，就能直接替代原有防护结构。设计过程中还要考虑壁厚的均匀性，波纹段的壁厚要保持一致，避免在反复伸缩过程中出现应力集中点，导致局部过早疲劳开裂，卡扣位置的壁厚要做适当加强，避免安装拆卸时出现断裂，定位边的密封面要做平面度处理，保证和设备端盖贴合后没有缝隙，能有效阻隔细小碎屑侵入。

　　很多车间运维人员在遇到这类小型进口备件损坏时，往往因为采购周期长不得不让设备带故障运行，最终导致运动副磨损加剧，造成更大的设备损坏，这类精准复刻的替换配件就能快速解决这类运维痛点，不需要等待漫长的原厂备件采购周期，也不需要承担高额的原厂备件采购成本，同时结构上完全匹配原有安装位，不会出现适配不良的问题。在结构细节上，卡扣的倒扣角度做了优化，既保证安装后卡接牢固不会在设备运行中脱落，又能在需要更换时方便拆卸，不会因为倒扣过紧导致拆卸时损坏设备端盖的卡槽；环形定位边的内径和运动轴的外径保持合理的间隙配合，既不会因为间隙过大导致密封失效，也不会因为间隙过小在轴运动时出现摩擦异响、额外阻力。波纹段的褶皱圆角做了圆滑处理，避免直角位置出现应力集中，在反复伸缩形变时能均匀分散应力，提升配件的整体使用寿命。
