80规格滚动轴承球面结构三维建模

　　在各类回转传动场景中，这类80规格的球面滚动轴承是支撑旋转轴系、降低运动摩擦阻力的核心基础零件，从常规的工业减速机输入输出轴支撑，到输送线辊筒的端部回转支撑，再到中小型机床主轴的辅助支撑点位，都能见到同结构轴承的应用身影。不同于深沟球轴承仅能承受纯径向载荷的特性，这类带球面结构的滚动轴承可同时承载径向载荷与一定比例的轴向载荷，当轴系出现小幅安装偏角时，球面结构可自动适配偏角误差，避免滚动体与滚道出现边缘卡滞、局部应力集中的问题，大幅降低安装调试阶段的同轴度调整难度。从设计逻辑来看，建模阶段首先要明确轴承的公称尺寸边界，80规格对应的轴承内径适配常规的80mm直径轴段安装，外径尺寸匹配对应轴承座的安装孔位公差，

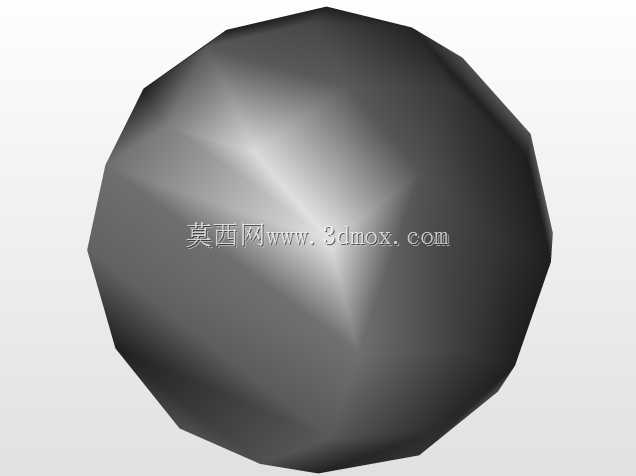

　　宽度尺寸需满足轴系轴向定位的空间要求，建模时先构建内圈、外圈的球面滚道基准曲面，滚道的曲率半径需与滚动体的球面半径保持合理的配合间隙，间隙过大会导致轴承运转时晃动量超标，间隙过小则会增大滚动摩擦阻力，提升运转温升。滚动体采用多棱面近似球面的建模方式，既保证了外观上球面的视觉效果，也能在装配仿真时准确还原滚动体在滚道内的排布状态，保持架的建模需兼顾滚动体的分隔定位与运转时的润滑脂存储空间，避免滚动体之间出现直接摩擦接触。实际选型应用时，需要先核算轴系的额定动载荷、静载荷参数，确保轴承的承载能力覆盖设备运转时的峰值载荷，同时要匹配轴与轴承内圈、轴承座与外圈的配合公差，过盈量过大易导致轴承安装后游隙消失，出现运转卡滞甚至提前失效，

　　过盈量不足则会在运转时出现内圈与轴、外圈与座孔的相对滑动，磨损配合表面。安装边界方面，轴承内圈与轴的轴向定位通常采用轴肩与锁紧螺母配合的方式，轴肩的高度不能超过轴承内圈的倒角尺寸，否则会导致轴承无法安装到位，外圈与轴承座的定位则采用孔用挡圈或者端盖压紧的方式，端盖的压紧力需要控制在合理范围，避免过大的轴向预紧力导致轴承运转阻力陡增。在三维建模的装配验证环节，需要模拟轴承装入轴与轴承座的全过程，检查是否存在装配干涉，同时验证轴系偏转一定角度时，球面结构的自适应补偿能力是否符合设计预期，确保在设备实际运行中，当轴系受载出现小幅挠曲变形时，轴承仍能保持平稳运转状态，不会出现局部载荷过载的情况。这类轴承的润滑通常采用脂润滑方式，

　　建模时也可预留出润滑脂的填充空间，方便后续做润滑状态的仿真分析，密封结构的设计则需要根据应用场景调整，粉尘较多的工况需加装接触式密封圈，防止杂质进入滚道加剧磨损，高速运转场景则可采用非接触式密封，降低密封件带来的摩擦损耗。
