泡罩与硬纸板套筒组合式药丸包装结构

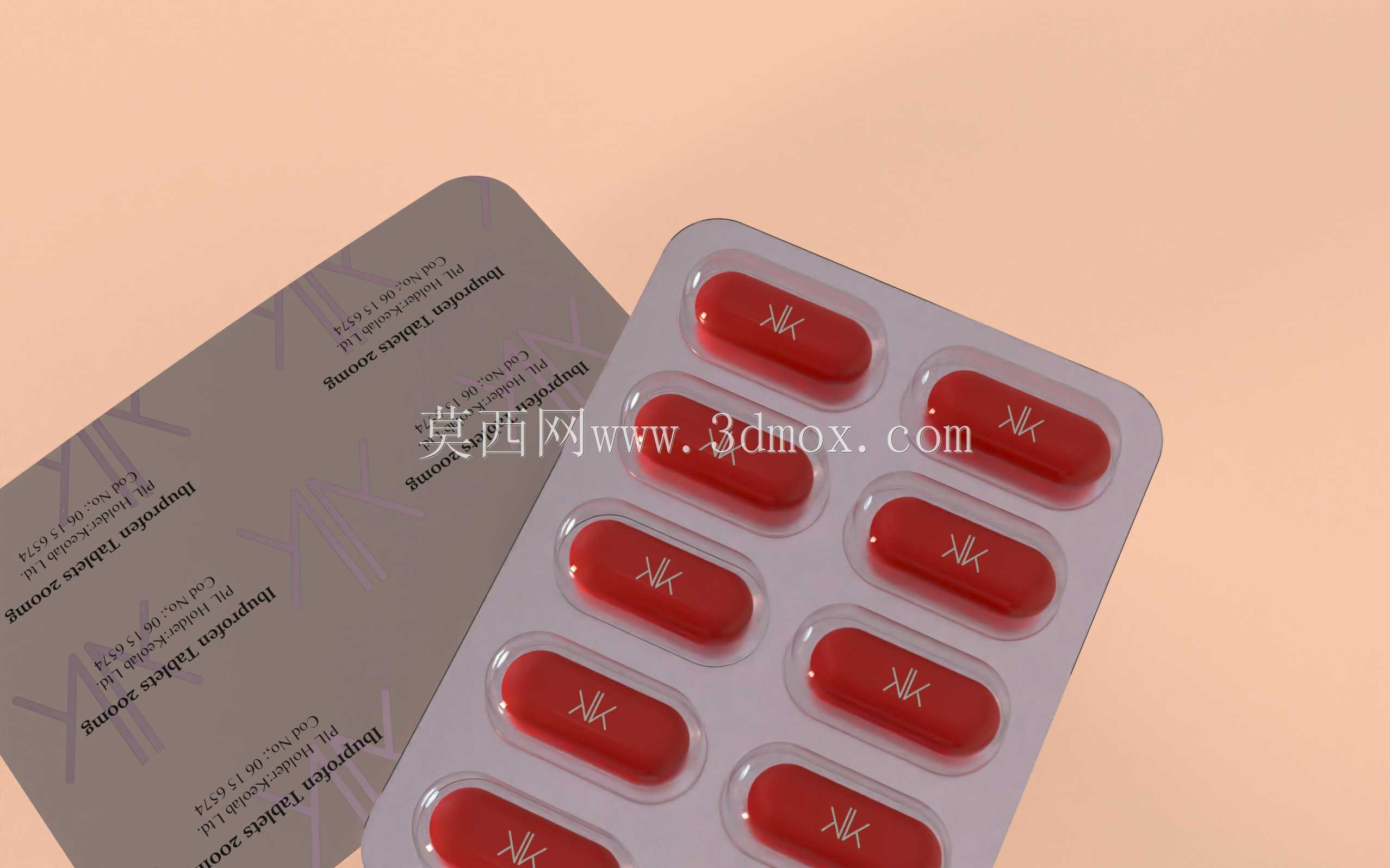

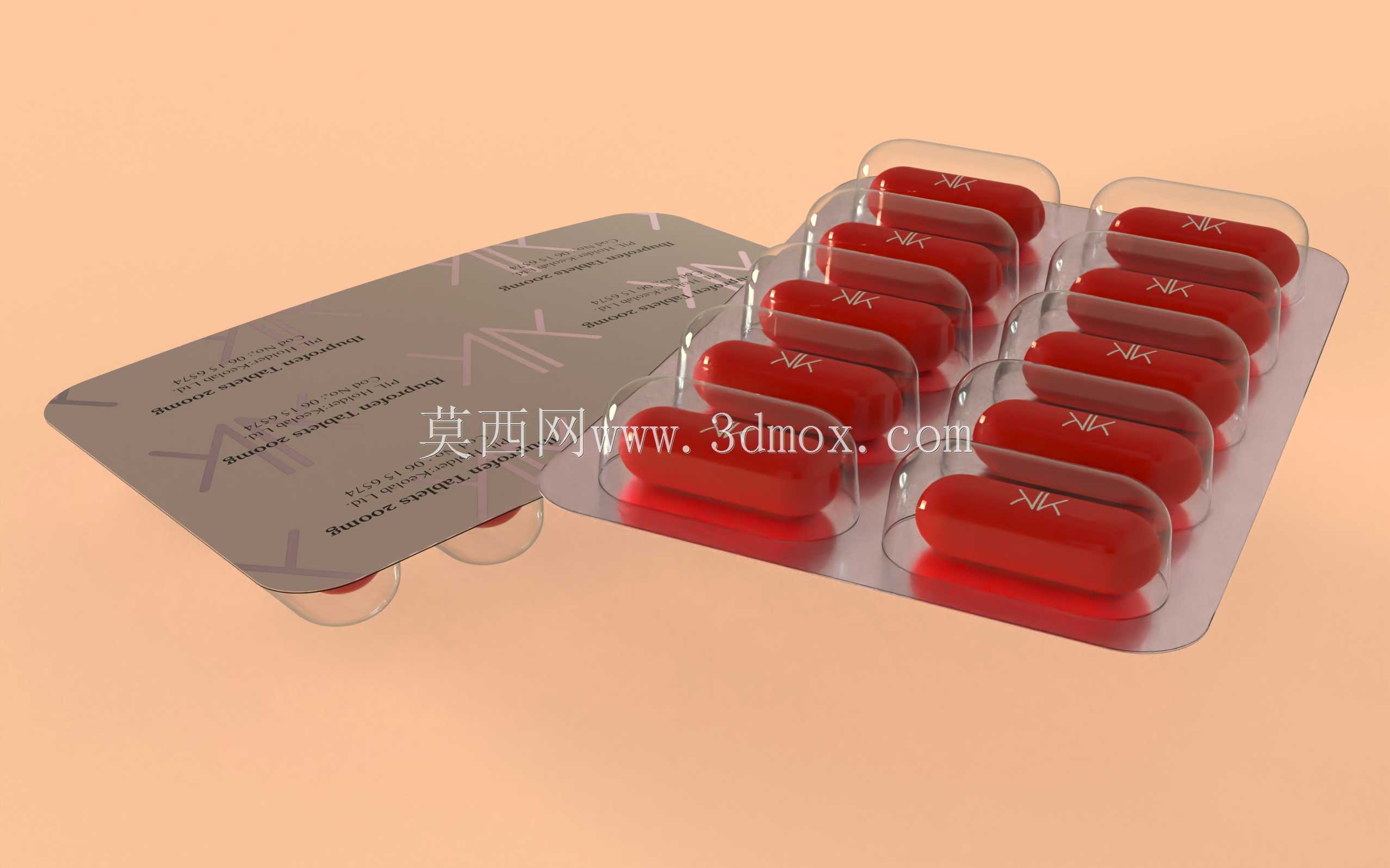

　　这套包装结构的设计，首先锚定的是口服固体制剂在流通全链路的防护需求，从药厂压片/填囊工序后的内包环节，到商业流通的堆码、运输，再到终端零售的陈列、消费者取用的全场景，都做了对应的结构适配。内层的泡罩罩体采用医用级硬质透明塑料成型，每一个独立泡腔的轮廓都完全贴合胶囊类药丸的弧面外形，泡腔的深度预留了0.2mm的余量，既避免药丸在腔体内晃动摩擦产生的碎屑，也不会因为余量过大导致泡罩板整体厚度超标，影响外层套筒的装配。泡罩的封合面采用平面铝箔热压封边，封边宽度控制在3mm，既保证封合强度，避免运输过程中开裂漏药，也能让消费者取用的时候可以轻松按压破泡取药，不会出现封边过牢难以按压的问题。

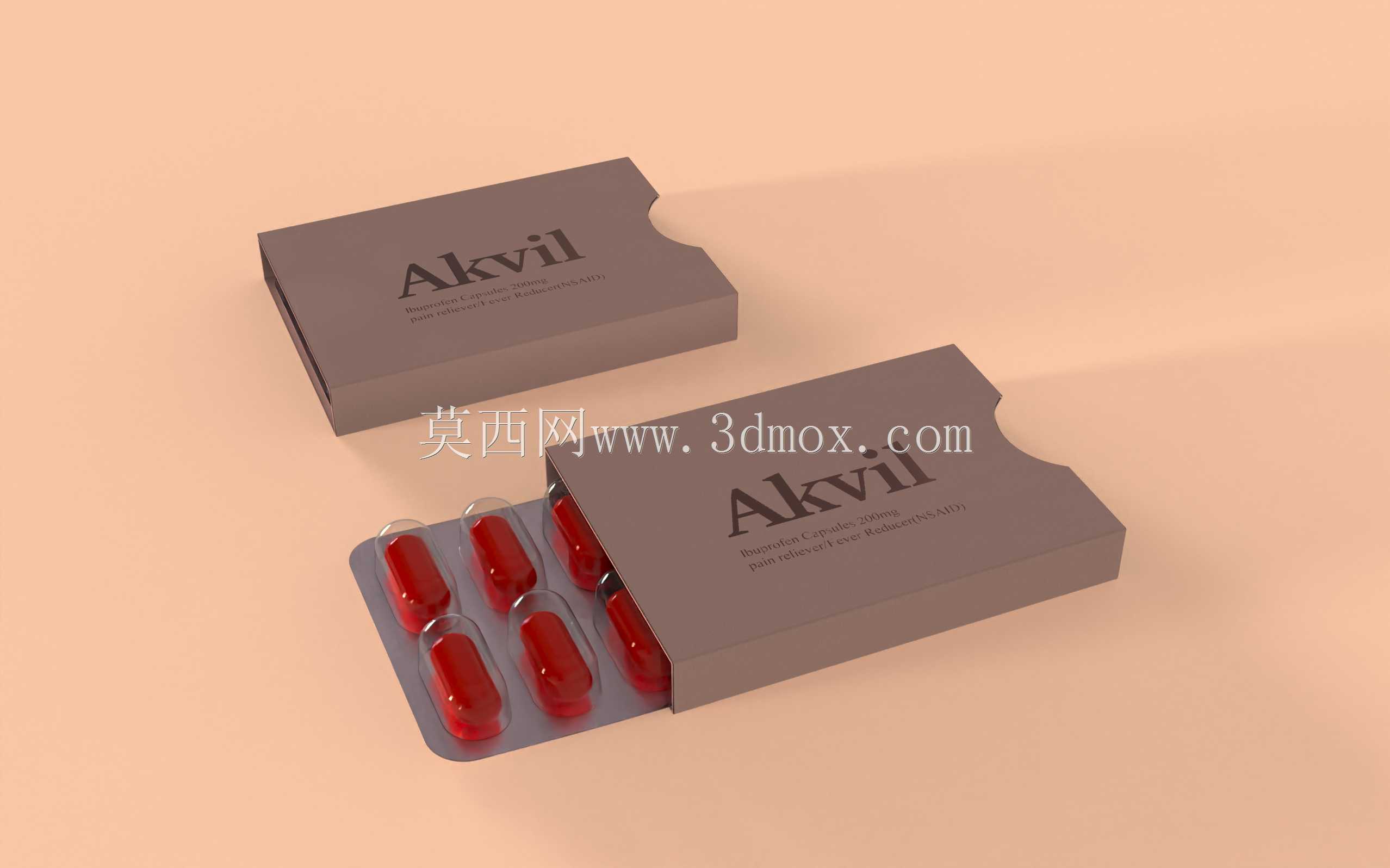

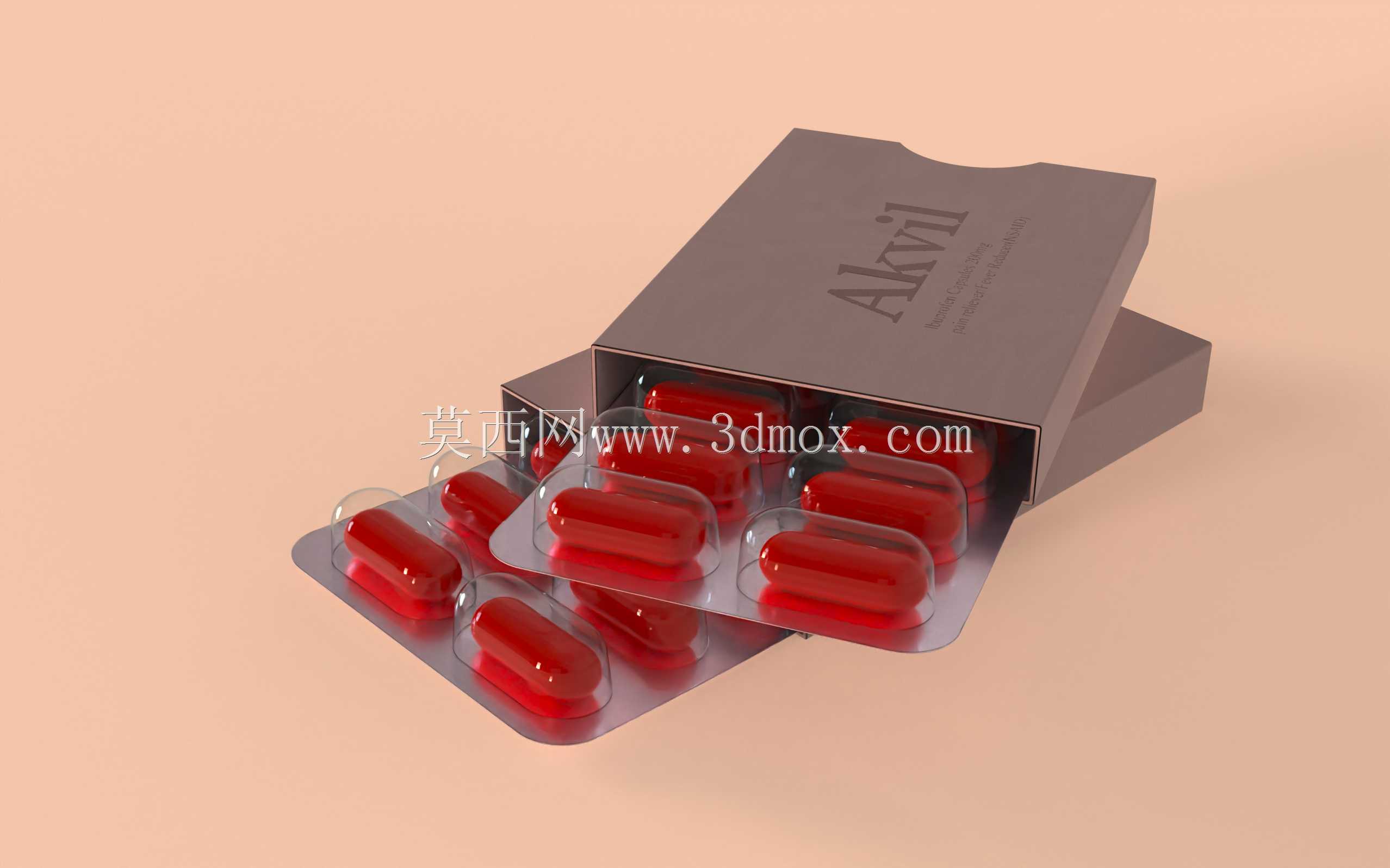

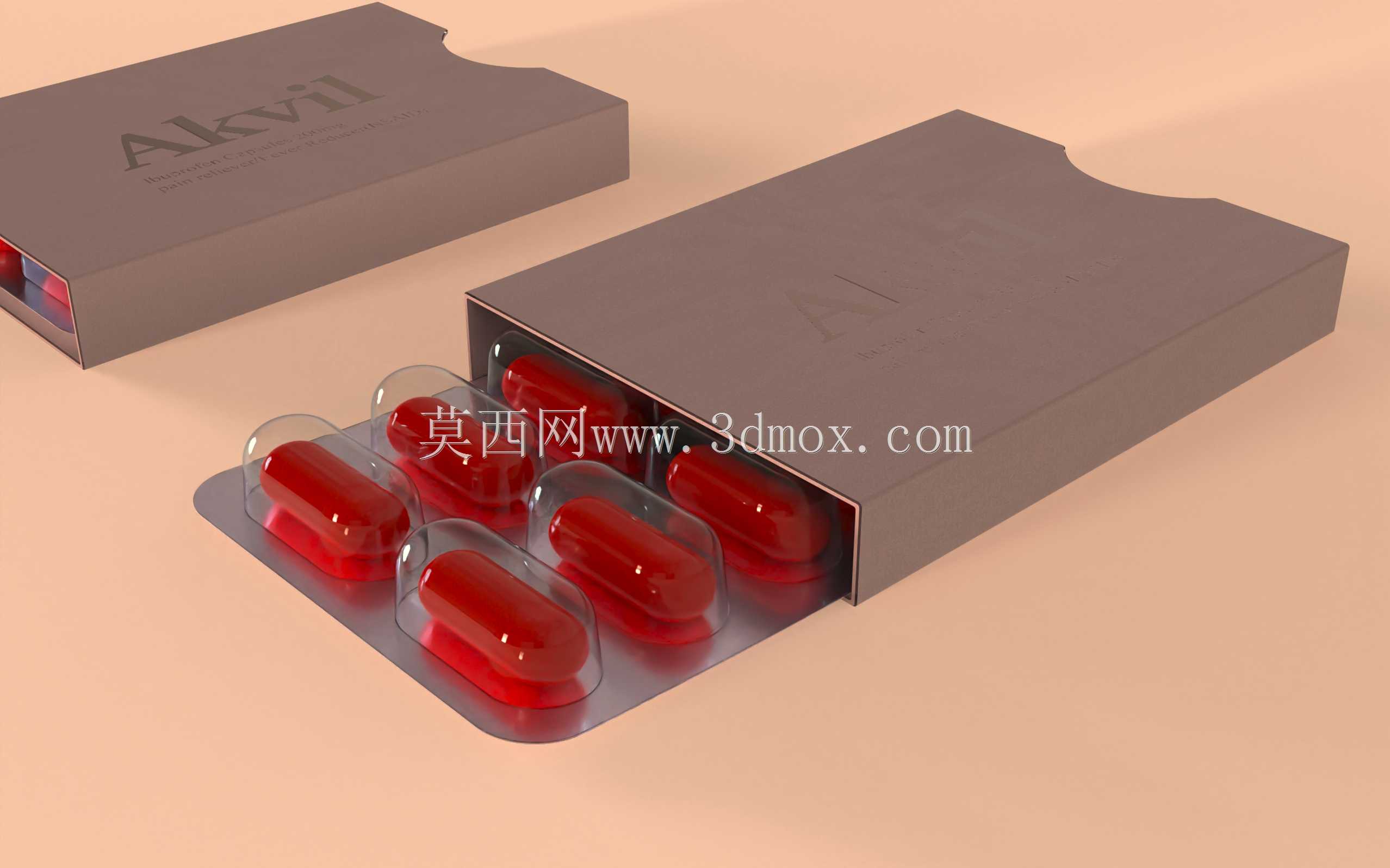

　　外层的硬纸板套筒采用折叠式纸盒结构，纸板选用350g白卡覆亚膜，挺度足够支撑多层堆码的压力，常规仓储堆码3层的情况下，纸盒不会出现压塌变形的问题。套筒的开合结构采用抽拉式设计，开口处预留了10mm的手指抠位，不需要额外的撕拉条或者封签，消费者抽出内装的泡罩板时不会出现卡纸或者用力过猛导致药丸散落的情况。套筒的内部尺寸刚好容纳两板并排的泡罩板，泡罩板放入后横向、纵向的窜动量都控制在1mm以内，避免运输过程中泡罩板在纸盒内来回碰撞产生异响或者泡罩破损。

　　从结构设计的工程逻辑来看，这套包装没有采用复杂的异形结构，所有的折边都采用90度直角折叠，泡罩的成型模、纸盒的刀模都可以采用常规加工工艺制作，不需要定制特殊的刀具，能够有效降低包材的生产制造成本，适配中小批量药品生产的包材采购需求。泡罩部分的成型深度统一，不管是装填胶囊还是异形片，只要调整泡腔的平面轮廓，不需要更改泡罩成型机的下模行程，就可以快速切换生产，适配药厂现有泡罩包装线的设备参数，不需要对现有设备做额外的改造。

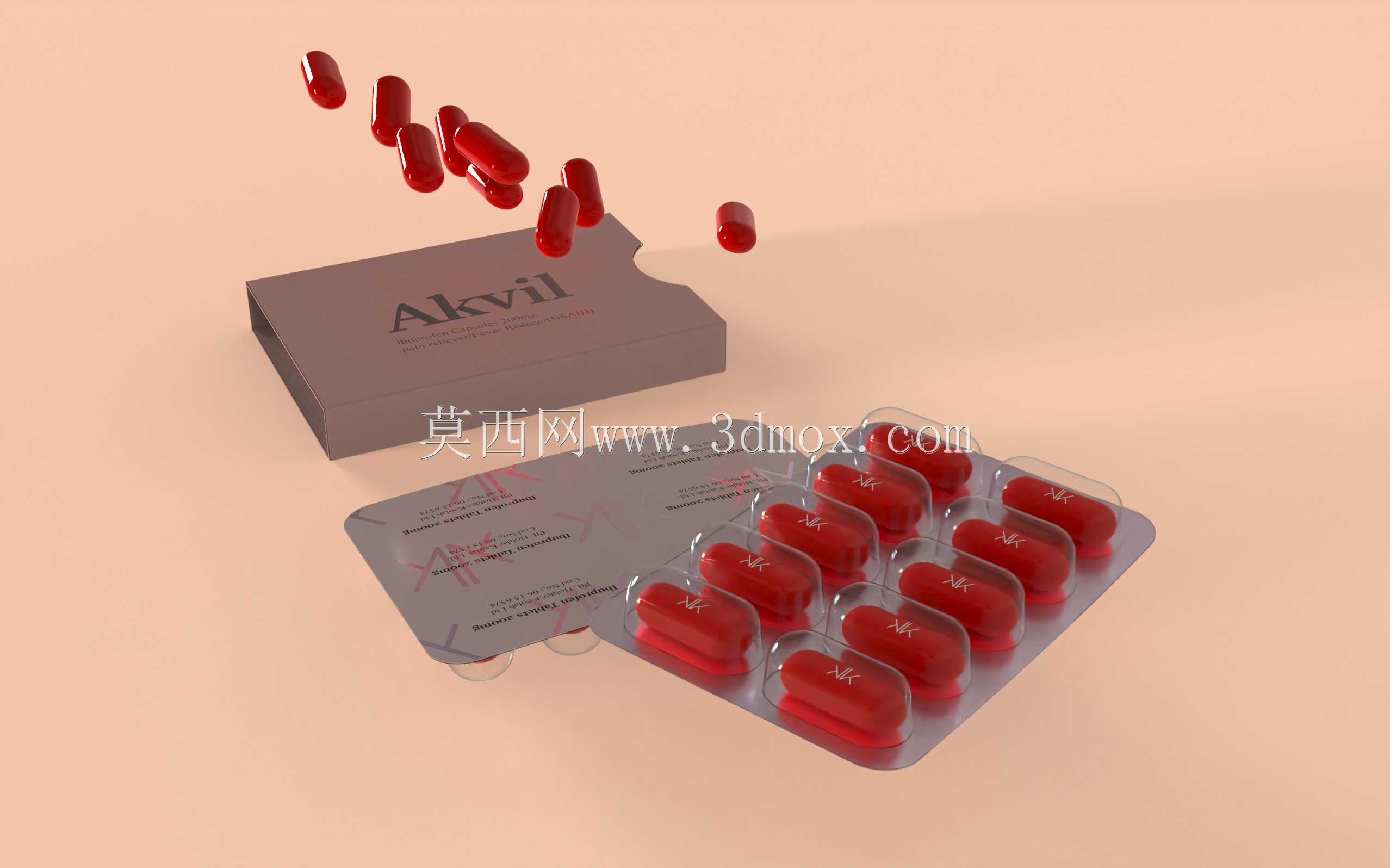

　　在实际使用场景中，这套包装既可以作为非处方口服药的零售包装，也可以作为医疗机构门诊的分药包装，硬纸板套筒的外表面预留了足够的平整区域，可以直接印刷药品名称、批号、有效期、服用说明等信息，不需要额外粘贴标签，减少包装工序的工作量。泡罩板的独立泡腔设计，每一粒药丸都单独密封，消费者取用的时候只需要破开对应数量的泡腔，剩下的药丸依旧处于密封状态，不会因为反复开合纸盒导致剩下的药丸受潮、被污染，相比传统的整瓶包装，更适合需要随身携带少量药品的使用场景。

　　从安装边界也就是包材与包装设备的适配性来看，泡罩板的整体外形尺寸为120mm80mm，刚好适配市面上主流的平板式泡罩包装机的成型工位尺寸，纸盒的展开尺寸为280mm180mm，适配常规的自动糊盒机的进纸幅宽，不需要调整设备的进纸导轨位置就可以直接上线生产。纸盒的插舌结构采用常规的锁底式设计，糊盒的时候可以自动完成锁底成型，不需要人工手动折盒，能够匹配自动装盒机的上料节奏，整套装填工序可以实现全自动化运行，单条包装线的运行速度可以稳定在每分钟60盒，满足规模化生产的效率要求。

　　另外在结构细节上，泡罩板的边缘做了R2的圆角处理，避免消费者取放的时候被锋利的板边划伤，硬纸板套筒的所有折边位置都做了压痕处理，折边处不会出现毛边或者纸板断裂的问题，套筒的外表面没有突出的结构，多个包装盒并排摆放的时候可以完全贴合，不会出现缝隙，提升仓储和运输环节的空间利用率，同样容积的运输纸箱可以多装15%左右的成品，降低单位产品的物流成本。
