Xbox手柄适配电池组外壳结构设计

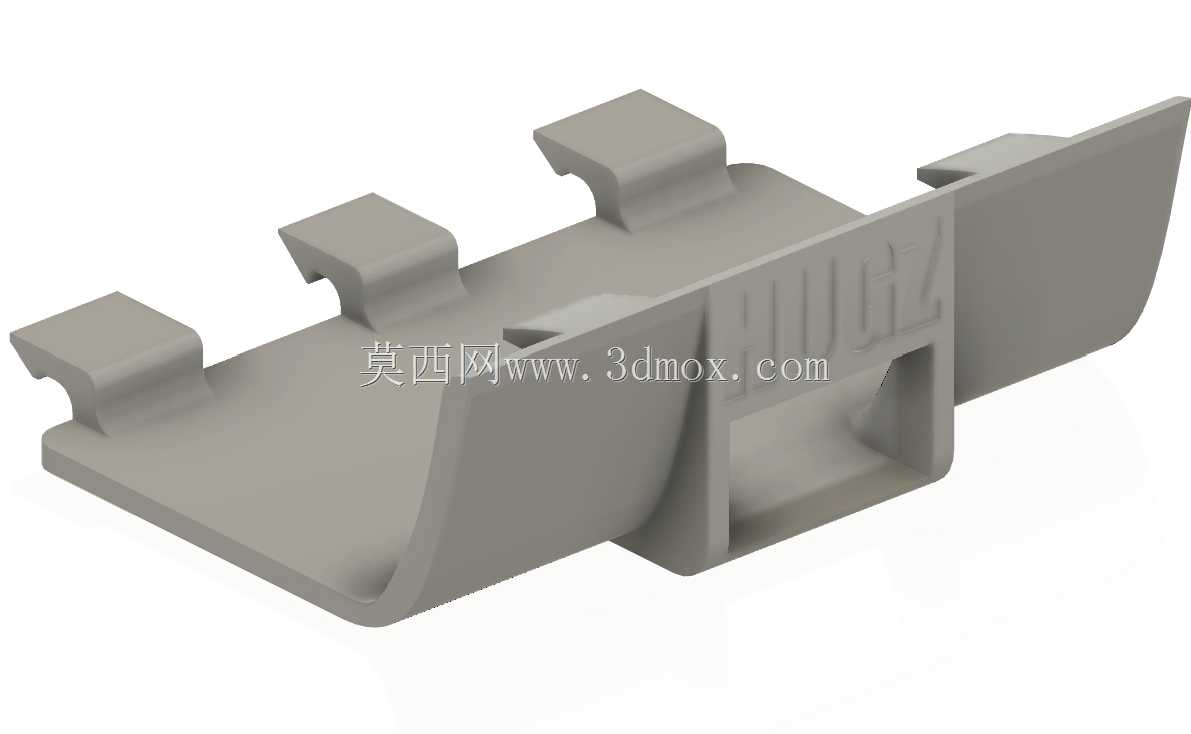

　　日常游戏外设改装场景中，原装Xbox控制器的电池仓适配问题一直是不少玩家遇到的实际痛点，尤其是搭配第三方可充电电池组使用时，常出现壳体间隙过大、卡扣对位不准、握持硌手的情况，这款定制化的电池组外壳正是针对这一实际使用需求开发的结构件。从实际安装适配逻辑来看，这款外壳完全针对新款Xbox控制器的背部电池仓轮廓做了贴合设计，没有沿用旧款手柄电池壳的卡扣间距参数——旧款手柄电池仓的卡扣卡位更紧凑，直接套用旧款外壳会出现装上去晃荡、按压时出现异响的问题，设计阶段特意调整了两侧卡扣的伸出长度与卡接斜面角度，安装时顺着仓体导向推入就能听到清晰的卡合声响，装完之后壳体和手柄背部的曲面完全齐平，握持时不会出现突兀的棱角硌到掌根的情况，

　　长时间握着手柄游玩也不会有异物感。结构细节上，壳体内部做了对应电池组端口的避让槽，不会挤压到充电接口的引脚部分，避免装壳时顶坏电池的充电触点；壳体表面的加强筋沿着受力方向布置，既可以减少树脂打印时的翘曲变形，也能提升壳体整体的抗扭强度，就算日常使用中不小心把手柄蹭到桌面、或者从膝盖高度滑落，外壳也不会轻易出现开裂的情况。考虑到DLP树脂打印的工艺特性，设计时所有的转角位置都做了R0.8以上的圆角过渡，没有尖锐的直角结构，既减少了打印过程中支撑的添加量，也避免了后期去支撑时把卡扣位置掰断的风险；壳体的壁厚控制在1.8mm，这个厚度既能保证足够的结构强度，也不会因为壁厚过大导致树脂固化不完全、打印后出现壳体变形的问题，安装边界上，

　　壳体的外轮廓完全贴合手柄背部的曲面弧度，两侧的卡扣位置精准对应手柄电池仓内的卡位凹槽，推入到位后卡扣完全卡入凹槽，不会出现上下窜动的情况，壳体下端的限位凸台刚好顶在电池仓的下沿，就算频繁插拔充电线，外壳也不会跟着被带出来。实际使用场景里，这款外壳不仅能起到固定内置可充电电池组的作用，还能隔绝电池和外部的灰尘、手汗侵蚀，避免电池触点因为积汗出现氧化接触不良的问题；和原装电池盖相比，这款定制外壳的卡扣做了加厚处理，反复拆装几十次也不会出现卡扣断裂的情况，解决了原装卡扣偏薄、多次拆卸后容易松脱的问题。从结构设计的合理性来看，这款外壳没有做多余的装饰性结构，所有的结构特征都服务于安装固定和握持手感的提升：内部的定位筋刚好卡住电池组的侧面，

　　避免电池在壳体内晃动导致充电接触不良；外表面的曲面完全和手柄背部的人体工学曲面延续，握持时手掌的受力分布均匀，不会因为加装了电池组就改变原本的握持手感。针对树脂打印的工艺特性，设计时还特意把壳体的安装面做了0.1mm的平面度预留，打印完成后只需要简单打磨一下支撑残留的位置就能直接装配，不需要做额外的修配调整；卡扣的卡接量控制在0.6mm，既保证卡合后的固定强度，也不会因为卡接过紧导致拆卸时需要用太大的力气、掰坏手柄的电池仓边缘。在实际装机测试中，这款外壳装到新款Xbox控制器上之后，和手柄本体的缝隙控制在0.2mm以内，视觉上和原装壳体几乎没有违和感，握持时手掌从手柄握把滑动到电池仓位置时，不会有明显的台阶触感，完全不影响游戏过程中的操作手感；就算是长时间玩需要频繁按动背键的游戏，手掌反复摩擦电池壳位置，也不会因为棱角问题出现磨手的情况。
