摩托车燃油泵替换用快接卡扣结构

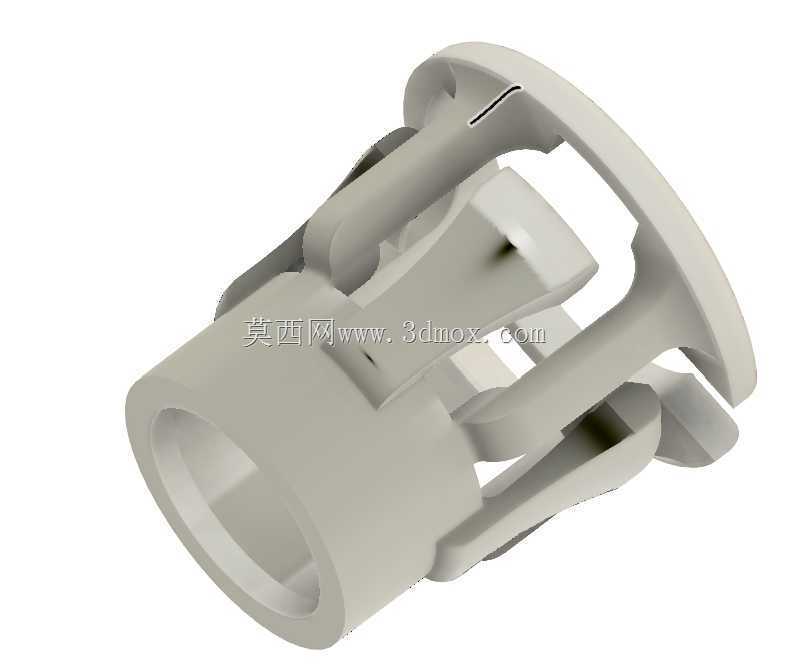

　　这套快接卡扣结构针对大排量越野摩托车燃油泵管路的原位替换需求开发，原车塑料卡件长期在燃油浸泡、机舱振动与温度循环作用下，卡爪易出现疲劳断裂、定位边崩缺的故障，直接导致燃油管路密封失效、供油压力波动，野外骑行场景下还会引发燃油渗漏的安全隐患。建模阶段完全参照原车安装位的边界尺寸开展逆向拟合：下端圆柱套筒的内径、插入深度与燃油泵出油接头的外径公差严格匹配，套筒内壁预留的环形槽位可兼容原车O型密封圈的安装，保证插接后径向密封面的压缩量处于合理区间，避免过紧导致装配困难、过松出现渗油问题。上端外翻的法兰盘外径与原车车身安装孔的限位台阶完全对齐，装配后法兰端面贴紧泵体安装面，承担轴向限位作用，防止车辆颠簸时管路出现轴向窜动。

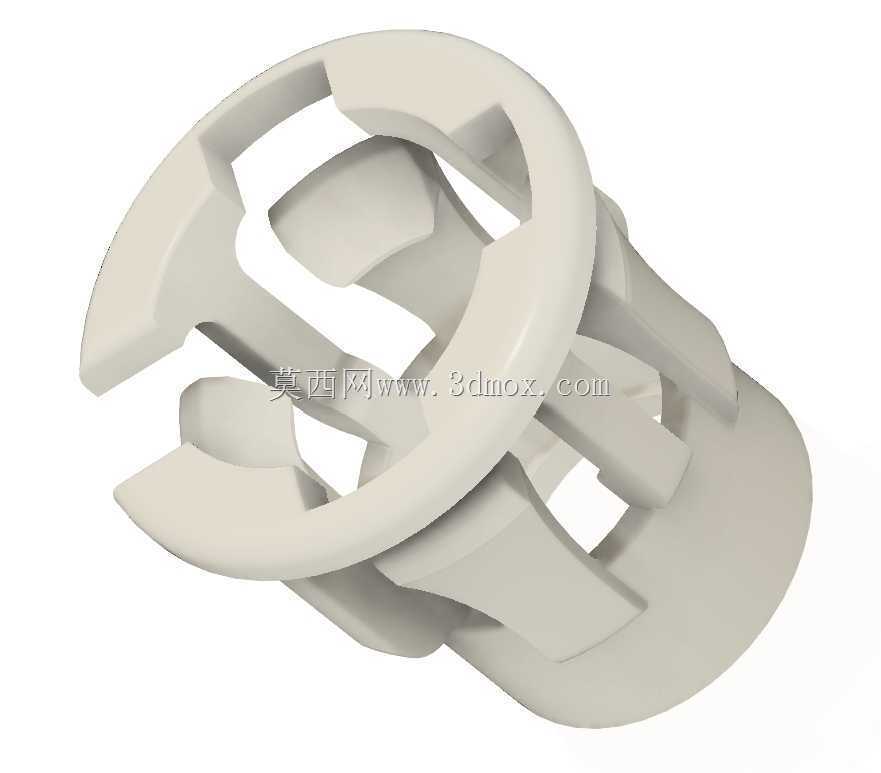

　　结构核心的多组弹性悬臂卡爪采用对称分布布局，卡爪末端的倒钩角度经过反复校核：插入接头时卡爪受径向力向外张开，到位后倒钩自动卡入接头外圈的环形锁止槽，无需额外紧固件即可实现轴向锁止；拆卸时只需向内按压卡爪外露的按压位，即可让倒钩脱离锁槽，徒手就能完成管路拔取，维修作业无需专用工具。卡爪的悬臂厚度、过渡圆角都做了针对性优化，在保证弹性变形量满足装配需求的前提下，尽可能降低弯曲应力集中系数，适配DLP光固化3D打印的工艺特性，打印时无需添加支撑即可成型所有镂空结构，悬臂部位不会出现层间断裂问题。整个零件没有多余的冗余结构，镂空减重设计在保证结构强度的同时降低了材料消耗，整体外形完全适配原车的狭小安装空间，周边与油管、车身护板、

　　泵体壳体的安全间隙都经过校核，不会出现运动干涉。除摩托车燃油泵场景外，该结构的设计逻辑也可平移到通用气动管路、低压燃油输送系统的快接接头开发中，卡爪的锁止角度、套筒的配合尺寸可根据不同管径的接头参数灵活调整，为小批量定制维修配件、非标管路固定件的开发提供了可直接参考的结构范本，建模时所有配合面、圆角、拔模斜度都按实际加工与装配要求搭建，可直接用于切片打印或小批量注塑开模的结构验证。
