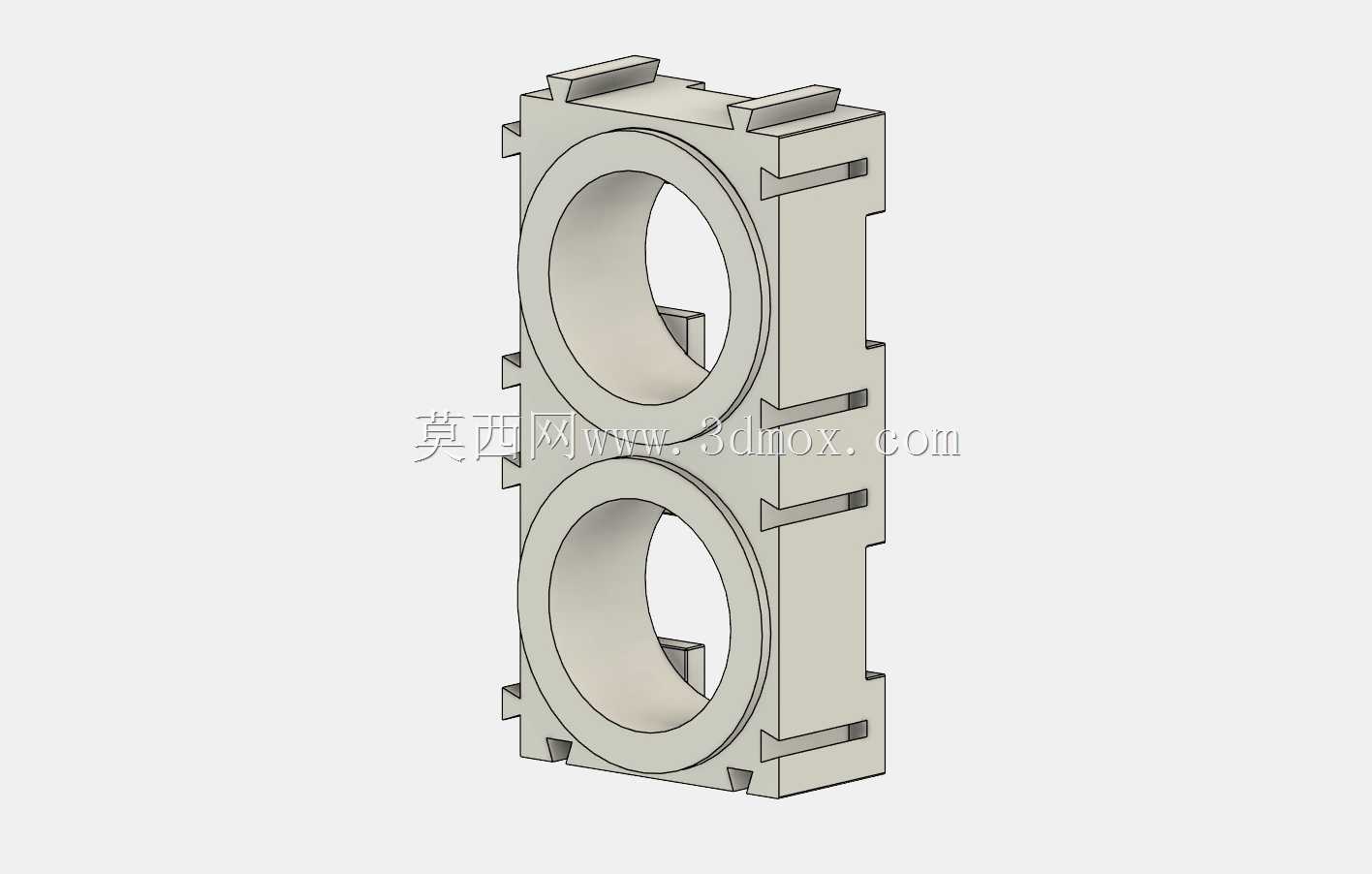

双联14500锂电池固定限位支架结构

　　做储能模组、小型手持电动工具的结构设计时，电芯固定件的选型和适配一直是容易踩坑的环节，尤其是14500规格的圆柱锂电芯，单颗直径14mm，长度50mm，在多串多并的小型模组里，如果没有适配的固定支架，很容易出现电芯移位、绝缘间隙不足、组装时电芯错位碰极的问题，这款双联结构的电芯固定垫片，就是针对两联并排布置的14500电芯组设计的限位固定件。

　　从实际应用场景来看，这类双联支架常出现在两串结构的小型手持设备电池包、便携检测仪器内置电源、小型LED照明模组的电芯组里，相比单颗独立的固定圈，双联一体的结构能保证两颗电芯的中心距完全一致，不会因为人工组装的误差导致电芯间距忽大忽小，也能避免后续焊接镍带时出现镍带拉扯、焊点偏移的问题。很多工程师在做小容量两串锂电组的时候，习惯用青稞纸垫或者热熔胶直接固定，短期测试可能看不出问题，但经过高低温循环、设备跌落振动之后，青稞纸容易移位，热熔胶也会因为温度变化出现脱胶，电芯一旦发生偏移，正负极之间的绝缘距离不够，很容易埋下短路的安全隐患，而这种一体注塑的支架结构，本身就有足够的结构强度，能把电芯的径向位置完全限制住。

　　从功能特性上看，这款支架的内径刚好适配14mm直径的14500电芯，电芯装入后径向间隙控制在0.1mm以内，既不会因为间隙太小导致电芯装入困难，也不会因为间隙过大出现电芯晃动。支架四周设计了卡扣式的拼接结构，侧边的凸台和凹槽可以实现同规格支架的横向、纵向拼接，如果需要做更多串并的电芯组，只需要把多个双联支架通过侧边的卡扣拼接在一起，就能快速扩展成4联、6联甚至更多联的电芯固定框架，不需要重新开模做不同联数的支架，能大幅降低小批量定制电池包的结构成本。支架上下边缘的限位凸台，能控制电芯插入的深度，保证所有电芯的端面齐平，后续焊接保护板、贴绝缘片的时候，不会出现个别电芯突出或者凹陷的情况，能让整个电池包的组装公差控制在很小的范围内。

　　设计思路上，这款支架没有做多余的冗余结构，整体壁厚控制在1.2mm，既保证了足够的支撑强度，也不会占用过多的电池包内部空间，毕竟小型手持设备的内部空间寸土寸金，每多1mm的结构占用，都会压缩电芯或者其他元器件的布置空间。支架中间的连接筋做了镂空处理，一方面是减少注塑时的材料收缩变形，让支架的平面度更好，不会因为注塑冷却出现翘曲，另一方面镂空的位置也能给电芯留出一定的散热空间，电芯在大电流放电时产生的热量，可以通过镂空位置快速散出，不会被封闭的塑料结构把热量闷在电芯之间。支架边角都做了R0.5的圆角处理，没有尖锐的飞边棱角，组装的时候不会刮破电芯外层的绝缘皮，也不会划伤操作人员的手，这一点在批量组装的产线上尤其重要，很多结构件因为边角没做圆角处理，组装时刮破电芯绝缘皮导致的不良品，在产线不良里占比一直不低。

　　从安装边界来看，单组双联支架的整体宽度刚好是两颗电芯直径加上中间连接筋的厚度，也就是30mm左右，长度方向和单颗电芯的直径匹配，高度方向的尺寸是8mm，安装时只需要把电芯从支架的一端压入，直到电芯端面碰到支架内侧的限位凸台即可，不需要额外的紧固件固定，支架本身的抱紧力就足够固定电芯的位置，即使是1米高度的自由跌落测试，电芯也不会从支架里脱出。如果是多层布置的电芯组，只需要在电芯的另一端再安装一个同样的支架，两端的支架配合就能把电芯的轴向位置也完全固定，不需要额外打胶或者做其他固定处理。另外支架上的拼接卡扣设计有0.2mm的装配预紧量，拼接之后两个支架之间不会出现松动移位，整个拼接后的框架整体刚性很好，不会因为振动出现散架的情况。

　　很多刚接触电池包结构设计的工程师，容易忽略电芯固定支架的细节设计，比如支架的内径公差、拼接结构的间隙、限位凸台的高度，这些细节看起来不起眼，却直接影响整个电池包的组装良率和长期使用的可靠性。这款双联14500电芯支架，就是把这些细节都做了针对性的优化，不管是小批量的样机制作，还是批量的产品生产，都能很好地满足使用需求，不需要工程师再针对两联14500电芯的固定做额外的结构设计，能大幅缩短结构开发的周期，也能减少因为固定结构设计不合理导致的测试失败风险。在实际选型的时候，只需要确认电芯的直径确实是14mm，电池包内部的安装空间能放下支架的整体尺寸，就可以直接使用，不需要再做二次修改，对于快速迭代的小型消费电子、手持工具类产品来说，这种成熟的标准结构件，能帮结构工程师省掉很多重复设计的工作量。
