REV机器人90度变速箱端盖结构设计

　　在教育机器人、小型竞技机器人的传动系统搭建场景中，90度转向传动的布局一直是紧凑空间内动力换向的核心方案，这类布局往往需要匹配专用的箱体端盖来完成轴承定位、轴系防护与箱体密封，本次涉及的端盖正是适配REV系列90度变速箱的专用配套零件。从实际装机使用的角度看，这类端盖首先要承担输出轴轴承的外圈定位功能，端盖内侧的止口尺寸需要与箱体轴承孔的公差带形成精准配合，既要保证轴承外圈不会在传动负载下发生周向转动或轴向窜动，又要避免过盈量过大导致轴承装配后预紧力超标，引发运转过程中的温升过快、转动阻尼过大问题。

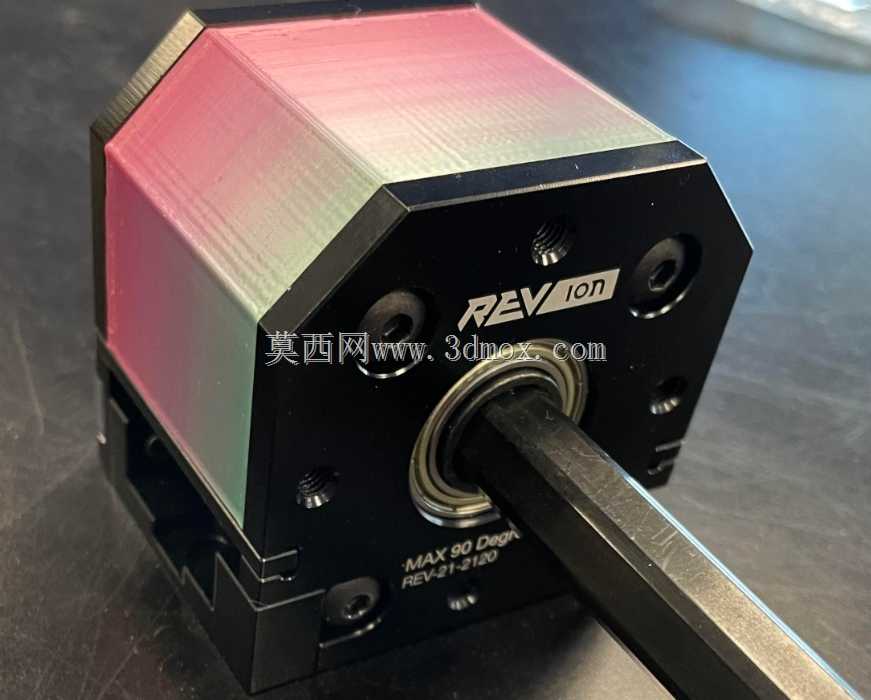

　　从设计思路上看，这款端盖采用了八边形的外轮廓设计，并非传统圆形端盖的结构，这种设计首先是匹配REV模块化搭建体系的安装标准，八边形的每个平面都可以作为安装基准面，适配不同方向的支架固定需求，在竞技机器人紧凑的安装空间内，不需要额外调整箱体角度就能完成端盖与外部结构的连接，大幅降低搭建过程中的空间干涉概率。端盖的安装孔采用沉头孔设计，螺栓锁紧后头部完全沉入孔内，不会突出端盖表面，避免突出的螺栓头与周边的走线、结构件发生刮蹭，这一点在机器人高速移动、部件存在相对振动的使用场景下尤为重要，很多早期的圆形端盖因为螺栓头突出，经常在机器人对抗、快速移动过程中刮断外部线缆，或是与相邻结构件发生碰撞导致端盖移位。

　　端盖中心的通孔是输出轴的穿过位置，孔的内径与输出轴之间保留了合理的间隙，既不会因为间隙过小导致轴转动时与端盖发生摩擦，又能控制间隙大小避免外部的灰尘、赛场的碎屑进入箱体内部污染润滑脂。端盖与箱体贴合的端面设计有密封槽，可以适配薄型密封垫片，在装配后阻断箱体内部润滑脂的渗漏路径，同时阻挡外部的金属碎屑、灰尘进入齿轮啮合区域，延长齿轮与轴承的使用寿命。从安装边界来看，这款端盖的轴向厚度控制在极小的范围内，不会额外增加变速箱整体的轴向尺寸，对于机器人内部寸土寸金的安装空间来说，每减少1mm的轴向突出尺寸，就能给电池、控制板等其他部件留出更多的布置空间，也能降低输出轴的悬臂长度，提升轴系的整体刚性，减少输出轴在承受径向负载时的形变量。

　　在实际的传动系统运行中，这款端盖还需要承受轴承传递过来的轴向负载，当90度齿轮组传递动力时，锥齿轮啮合会产生持续的轴向分力，这些力会通过轴承外圈传递到端盖上，因此端盖的壁厚设计经过了负载校核，在螺栓锁紧位置做了局部加厚处理，避免螺栓锁紧力过大导致端盖变形，同时也能在承受轴向冲击负载时不会发生开裂。端盖的表面做了阳极氧化处理，既提升了零件的表面硬度，避免装配过程中划伤表面，也能提升零件的耐腐蚀性能，在机器人日常训练、赛场使用的过程中，不会因为接触到场地的水渍、污渍导致表面锈蚀。

　　对于结构设计从业者来说，这类小型传动箱体的端盖设计往往容易被忽略，很多设计者会简单将端盖设计成带孔的平板结构，但实际装机后会出现各种各样的问题：要么是轴承定位不准导致齿轮啮合间隙过大，传动噪音明显且反向间隙超标；要么是安装孔位置不合理导致螺栓锁紧后端盖受力不均，长时间运转后出现渗油问题；要么是轮廓设计不合理，与周边结构发生干涉。这款端盖的设计细节恰恰体现了模块化机器人组件的设计思路，所有的尺寸边界、安装位置都经过了实际装机验证，不需要使用者再进行二次加工就能直接装配使用，在教育机器人竞赛、小型自动化设备的动力换向模块搭建中，这类标准化的端盖零件可以大幅缩短结构搭建周期，降低传动系统的装配调试难度。

　　从装配流程的角度看，这款端盖的安装不需要专用工具，使用常规的内六角扳手就能完成螺栓锁紧，沉头孔的导向设计可以让螺栓顺利穿入，不会因为孔位的微小偏差导致螺栓无法锁紧。端盖的八边形轮廓也可以作为轴系对中的辅助基准，在装配输出轴时，可以通过测量八边形各个边到输出轴的距离，快速判断输出轴是否处于箱体的中心位置，避免因为轴系偏心导致齿轮啮合不均匀，出现局部磨损过快的问题。在日常维护过程中，拆卸端盖也十分方便，不需要拆解周边的其他结构件，只需要松开几颗固定螺栓就能取下端盖，检查内部齿轮的磨损情况、补充润滑脂，大幅降低后期的维护成本。
