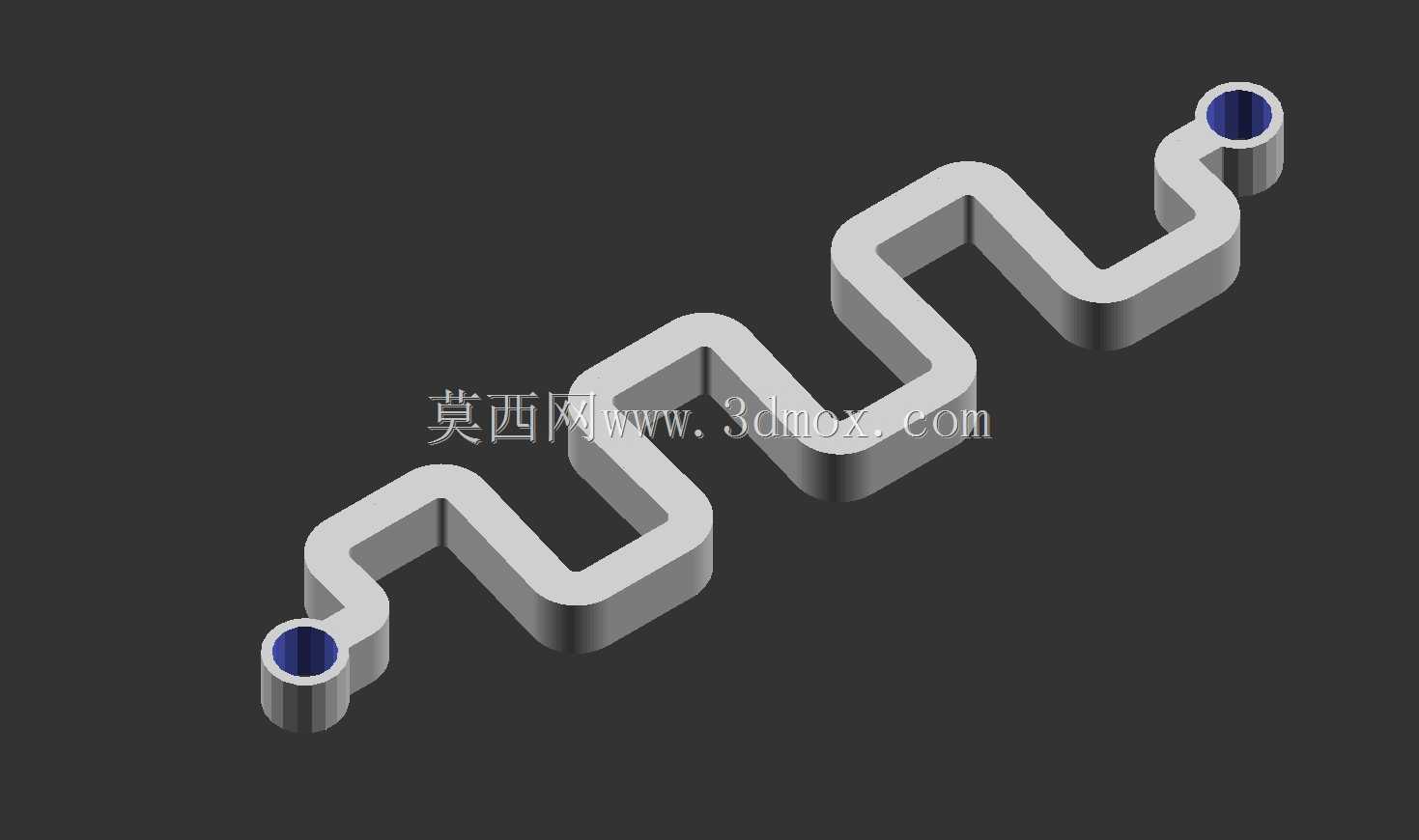

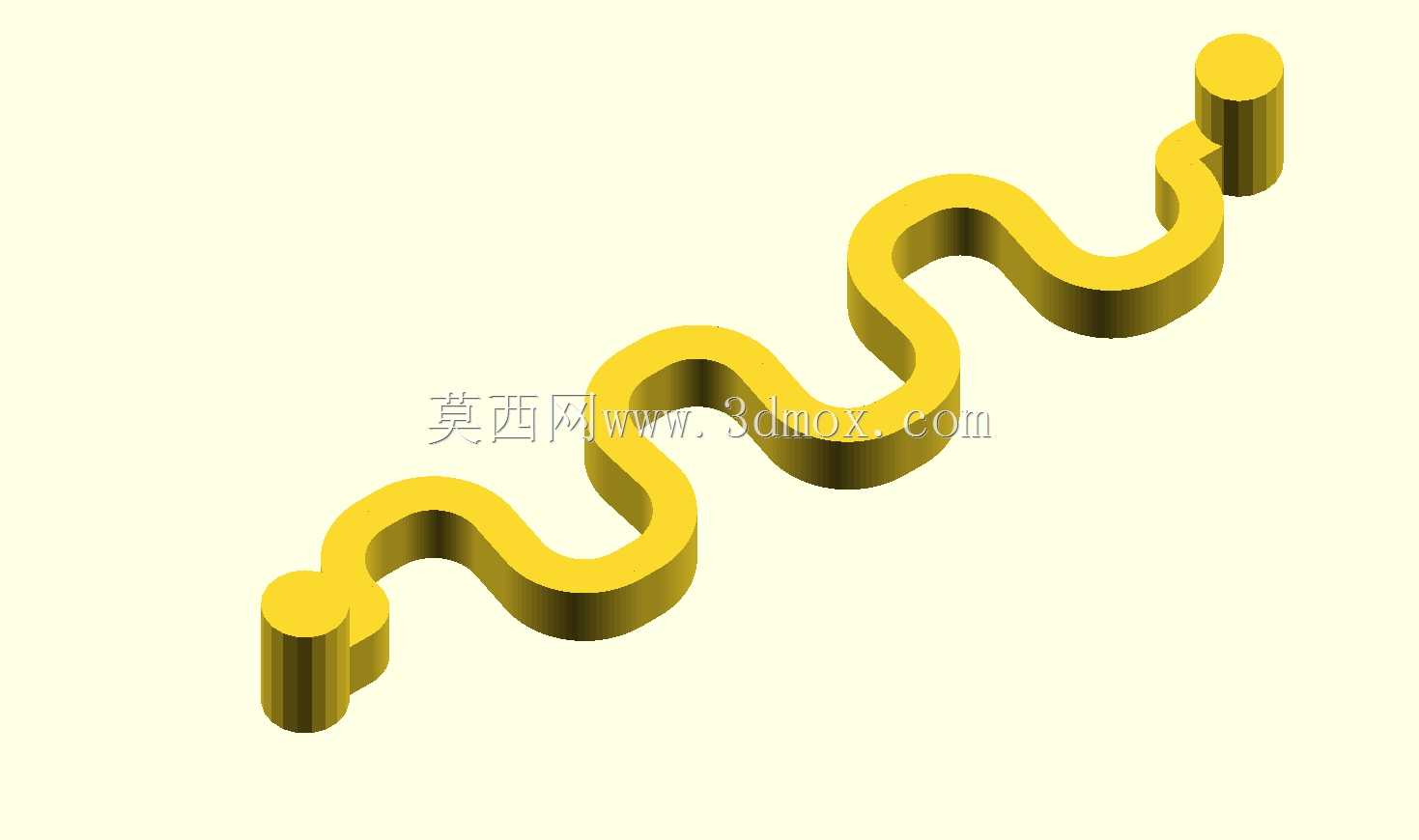

参数化异形波浪蛇形弹簧结构设计

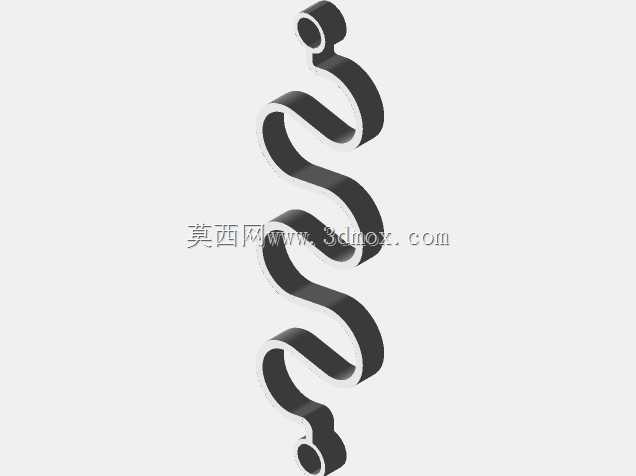

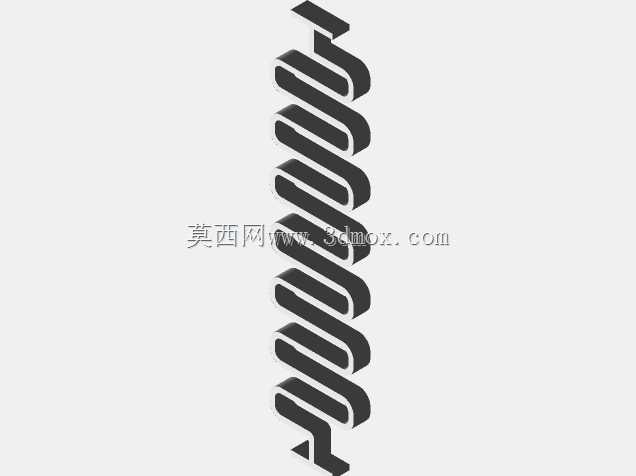

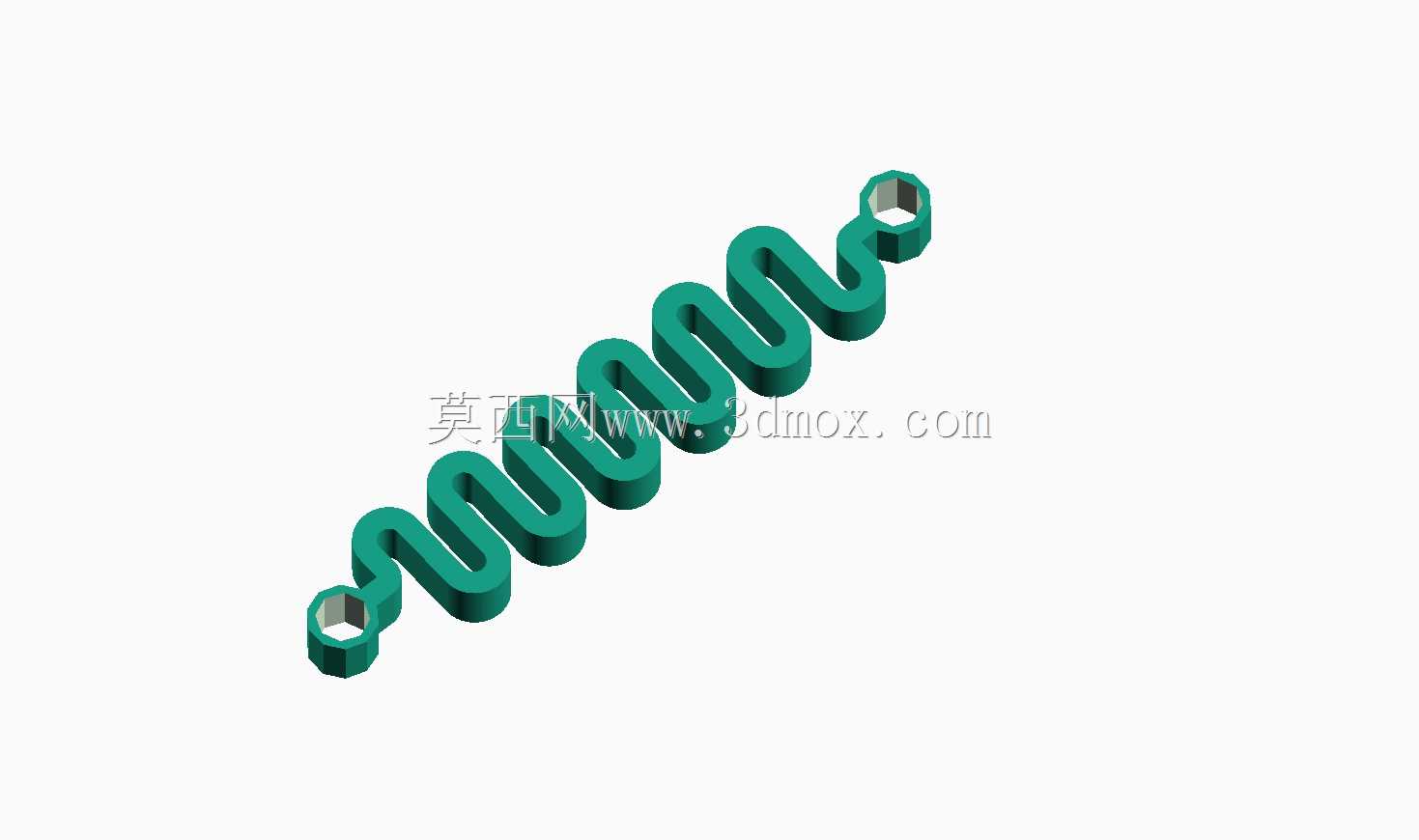

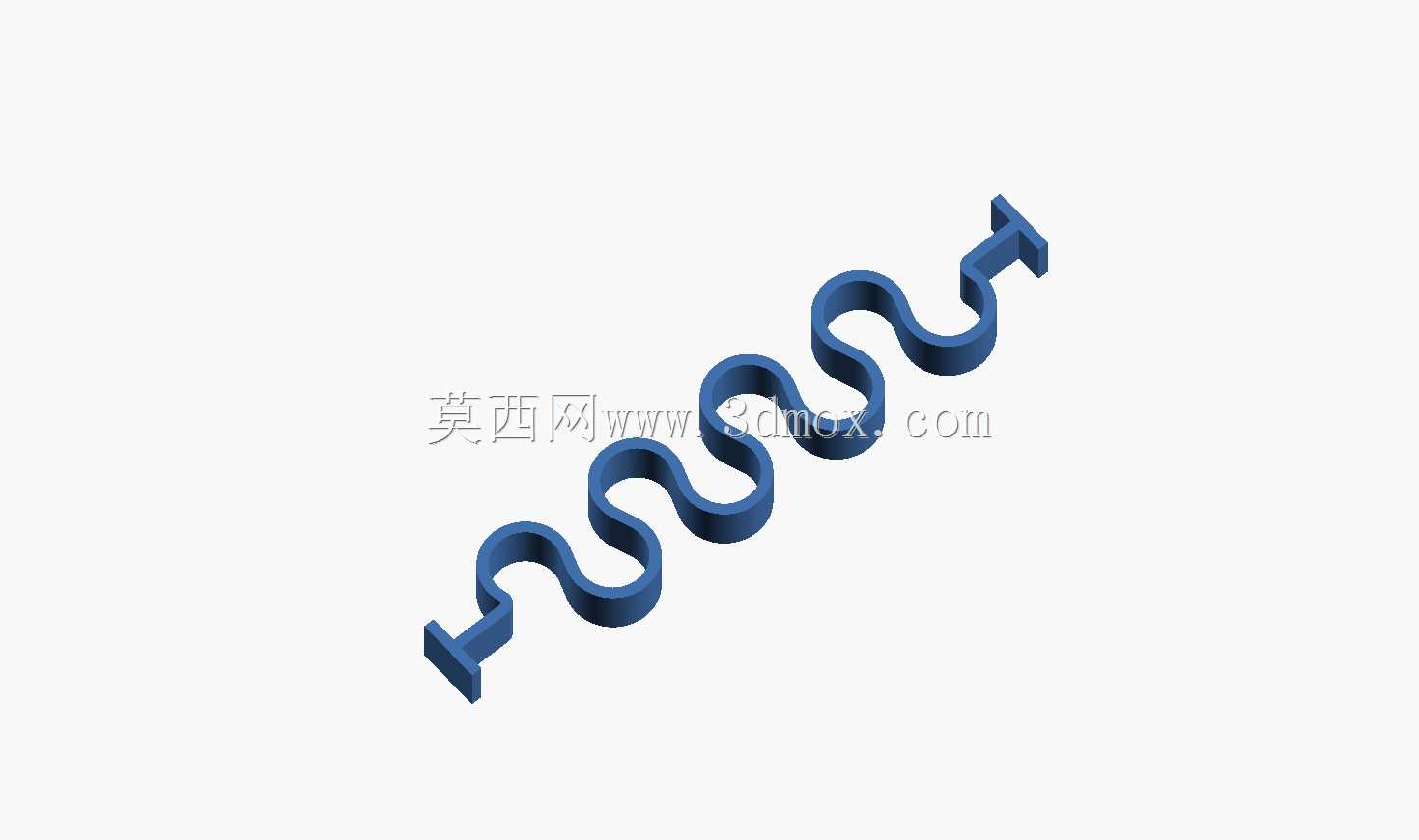

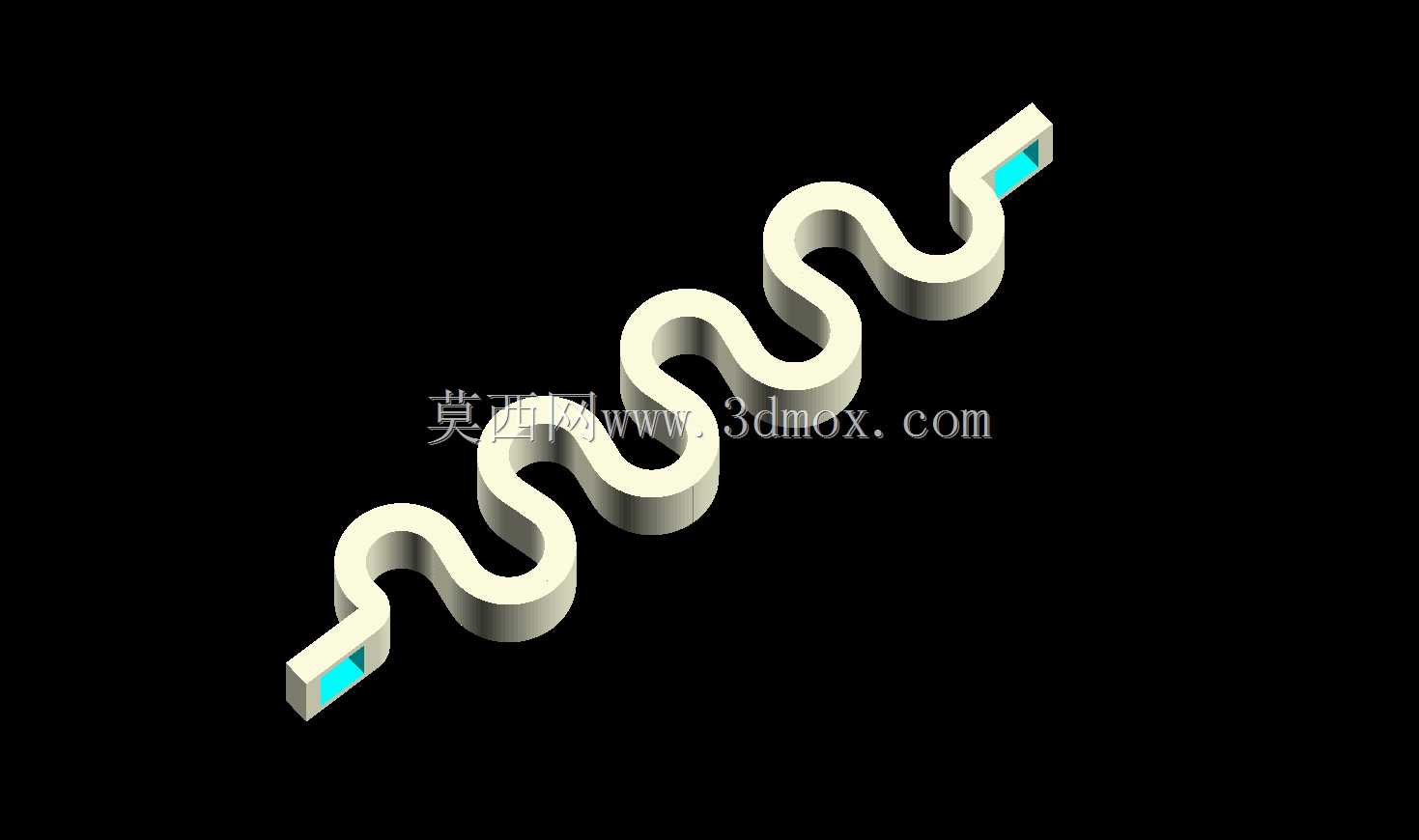

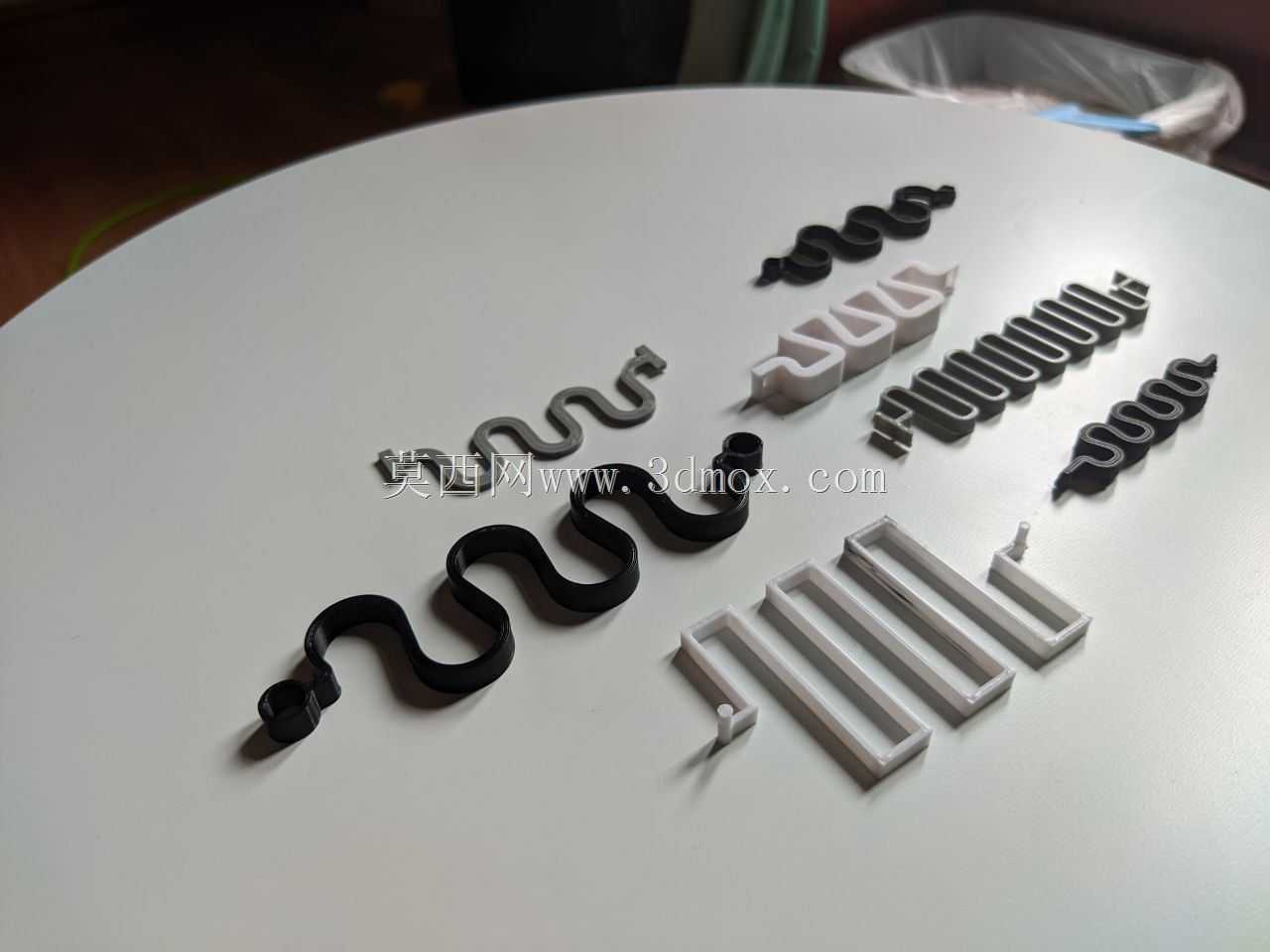

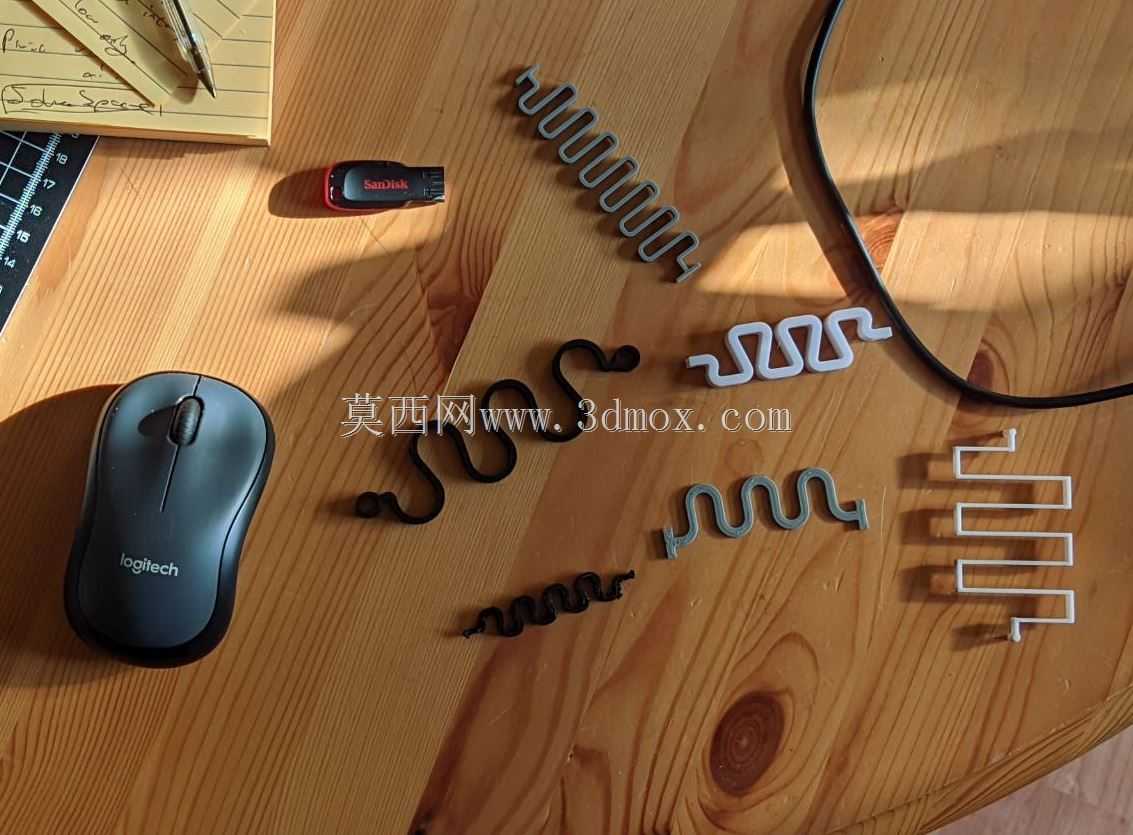

　　在日常的结构设计工作中，我们经常会遇到需要小行程弹性支撑、柔性缓冲的场景，常规的圆柱螺旋弹簧往往受安装空间、受力方向限制无法适配，这类非螺旋的异形平面弹簧就成了很多场景下的最优解。这类蛇形波浪弹簧的核心应用场景覆盖了多个领域，家具制造领域里，沙发、软包床的座面支撑框架中，这类弹簧是核心的弹性受力部件，通过连续的S形弯折结构分散人体落座的冲击力，避免硬质框架直接硌触面料，同时相比传统的螺旋弹簧组，它的安装占用高度更小，能在有限的座框厚度里实现足够的形变量，长期受压后也不容易出现局部塌陷的问题。在小型消费电子结构里，这类异形弹簧可以作为按键的弹性复位件、电池仓的压紧接触件，尤其是在内部空间极度紧凑的手持设备里，平面形态的蛇形簧不需要预留螺旋弹簧的轴向安装空间，只需要在PCB或者壳体侧壁预留出平面排布的空间就能实现稳定的弹性抵接，受力方向可以沿着平面法向也可以沿着平面切向，适配不同的装配需求。还有3D打印定制小部件的场景里，这类参数化生成的弹簧可以直接整合到打印零件中，不需要额外装配标准弹簧，比如定制的指尖解压玩具、小型快拆卡扣的弹性锁舌，都可以直接把波浪弹簧结构和主体零件一体打印出来，减少装配工序。

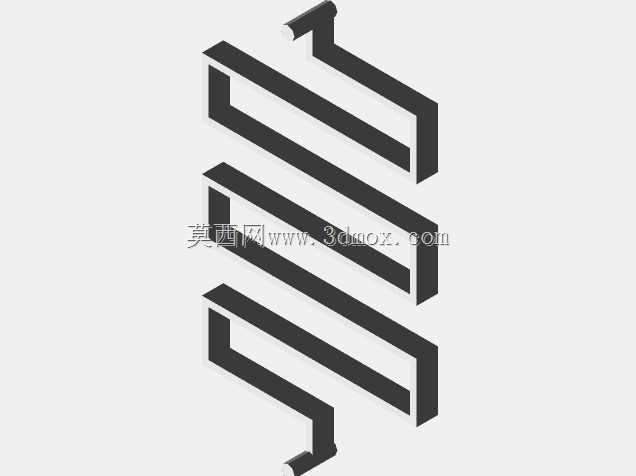

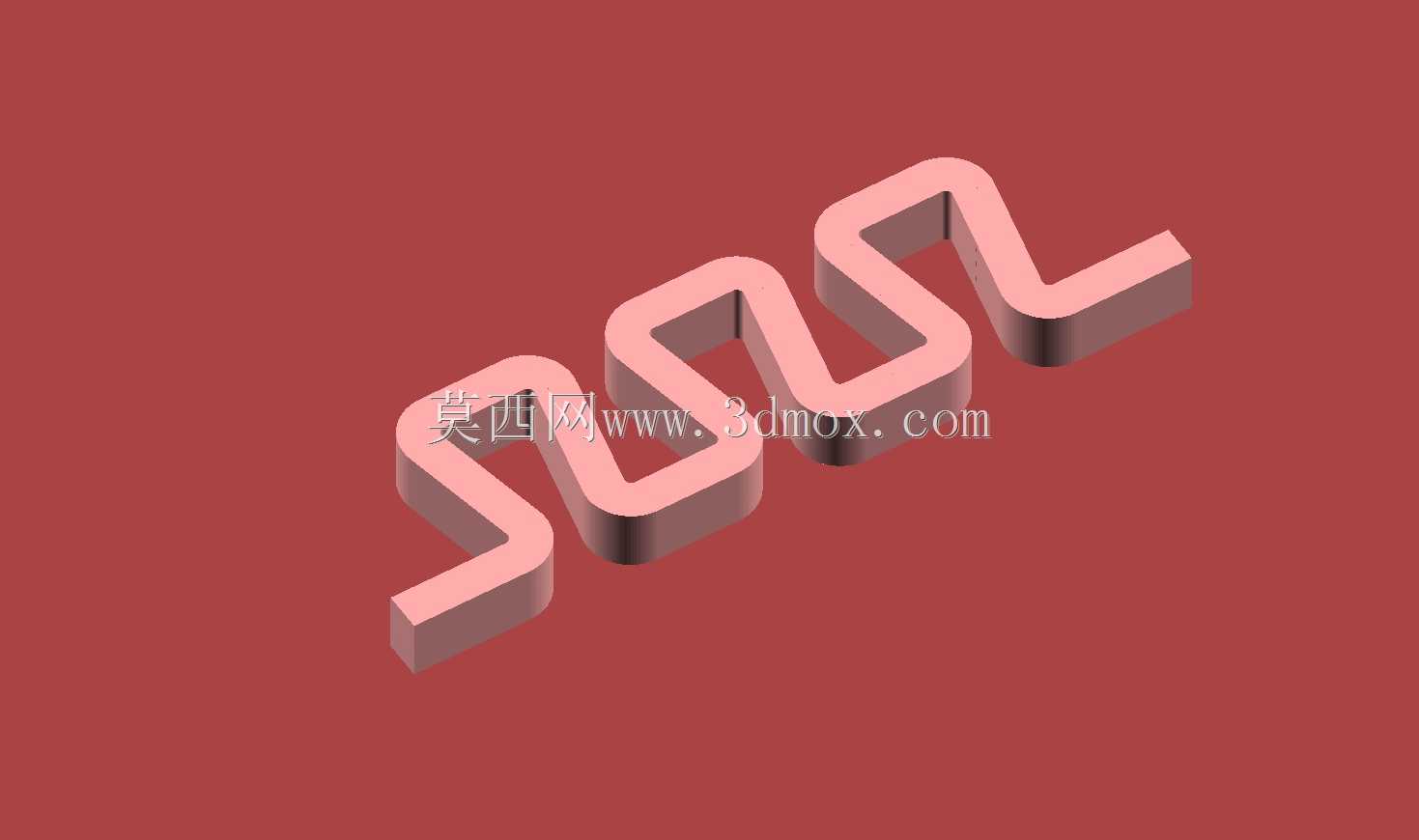

　　从功能特性来看，这类弹簧的弹性系数可以通过调整弯折的曲率半径、簧条的截面尺寸、相邻波峰的间距来灵活调整，不需要改变整体的安装边界长度，就能适配从几牛到上百牛的不同受力需求。和传统螺旋弹簧相比，它的受力形变更加线性，在额定行程内不会出现螺旋弹簧常见的并圈失效问题，因为它的形变是沿着连续弯折段的弯曲变形展开，每个弯折弧段都能均匀分散应力，不会出现局部应力集中导致的断裂问题。针对不同的使用场景，簧条的截面可以设计成方形、圆形或者矩形，方形截面的簧条和安装座的接触面积更大，固定后不容易出现窜动，适合家具这类大负载的使用场景；圆形截面的簧条形变更加顺滑，适合小行程高频往复的精密接触场景。

　　设计这类弹簧的时候，首先要明确安装边界的约束条件，也就是两端固定点之间的直线距离，以及允许弹簧占用的最大平面宽度，这两个尺寸直接决定了波峰的数量和单个波的弯折半径。如果安装空间的宽度受限，就需要适当减小波高，同时增加波的数量，保证整体的形变量满足使用需求；如果对弹性系数有明确要求，就要先通过材料的弹性模量计算单段弯折的弯曲刚度，再反向调整簧条的截面尺寸，避免出现弹簧过硬弹力太大或者过软支撑不足的问题。需要注意的是，这类弹簧的两端固定段要设计成平直的贴合面，预留出安装固定的孔位或者卡扣位，避免装配后弹簧在受力时出现端部滑移，导致整体受力偏移。另外在弯折的过渡位置，要保证圆弧过渡的顺滑性，不能出现锐角折角，否则在反复形变的过程中，折角位置会出现应力集中，长期使用后容易产生疲劳断裂。

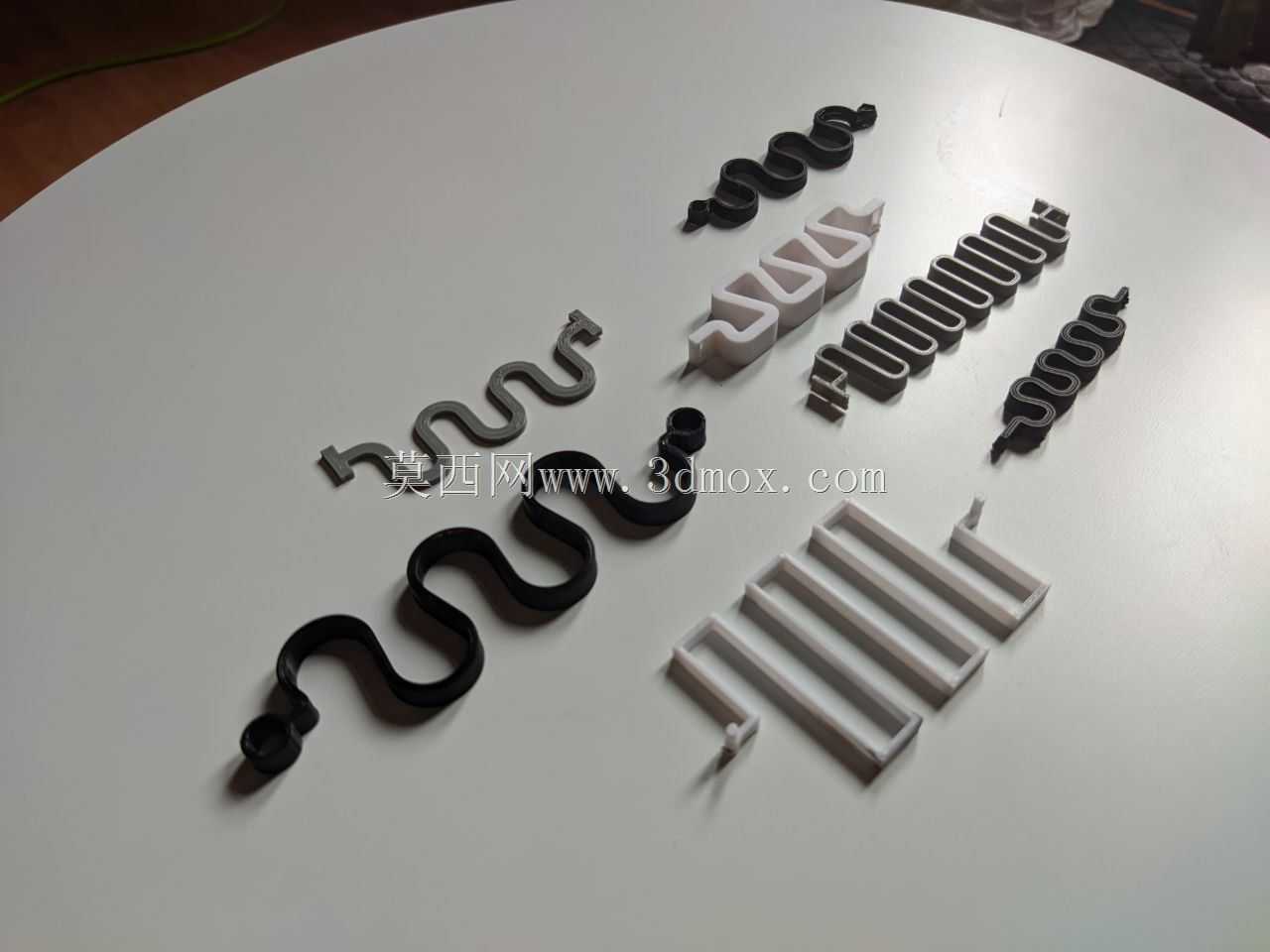

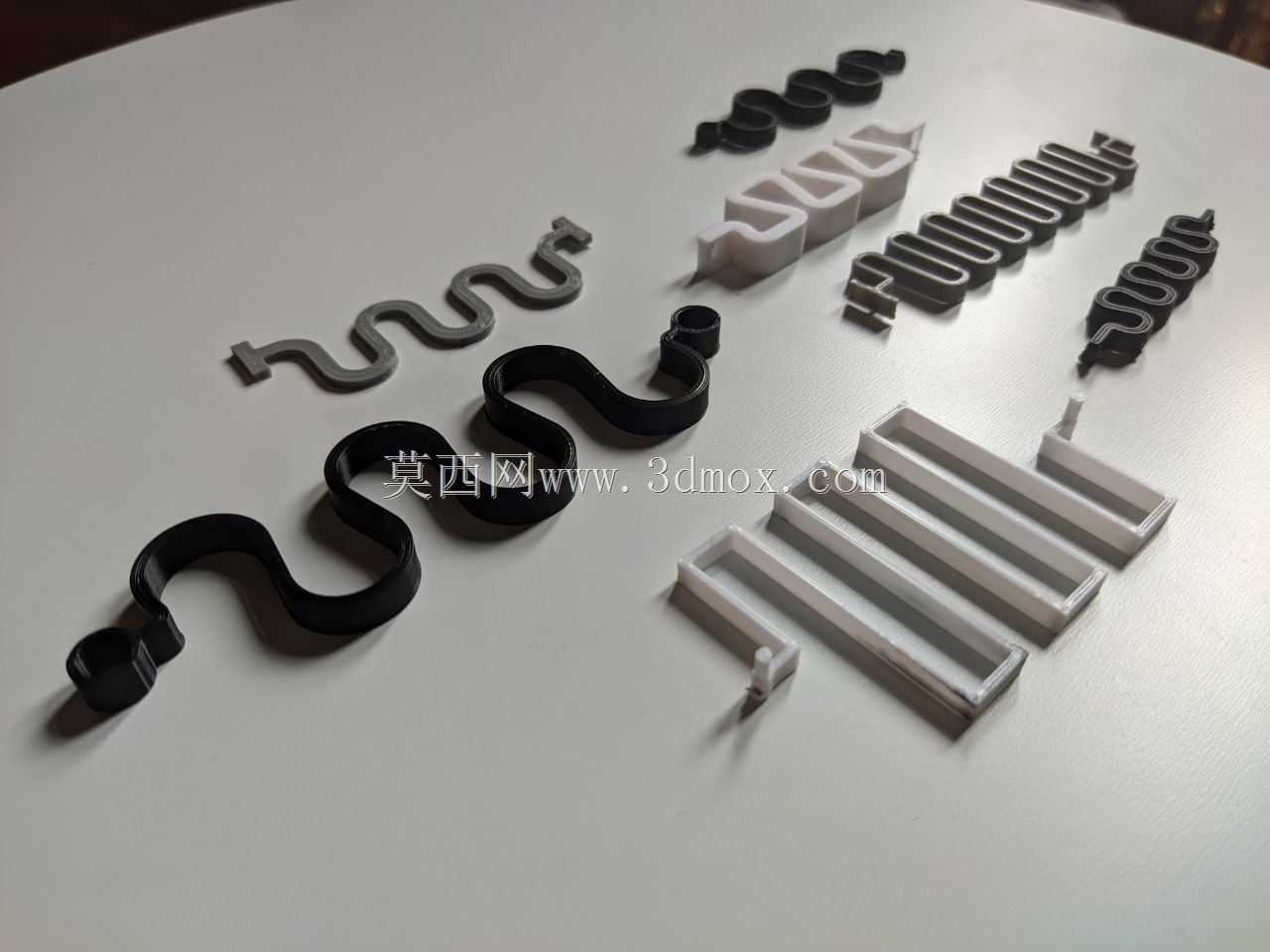

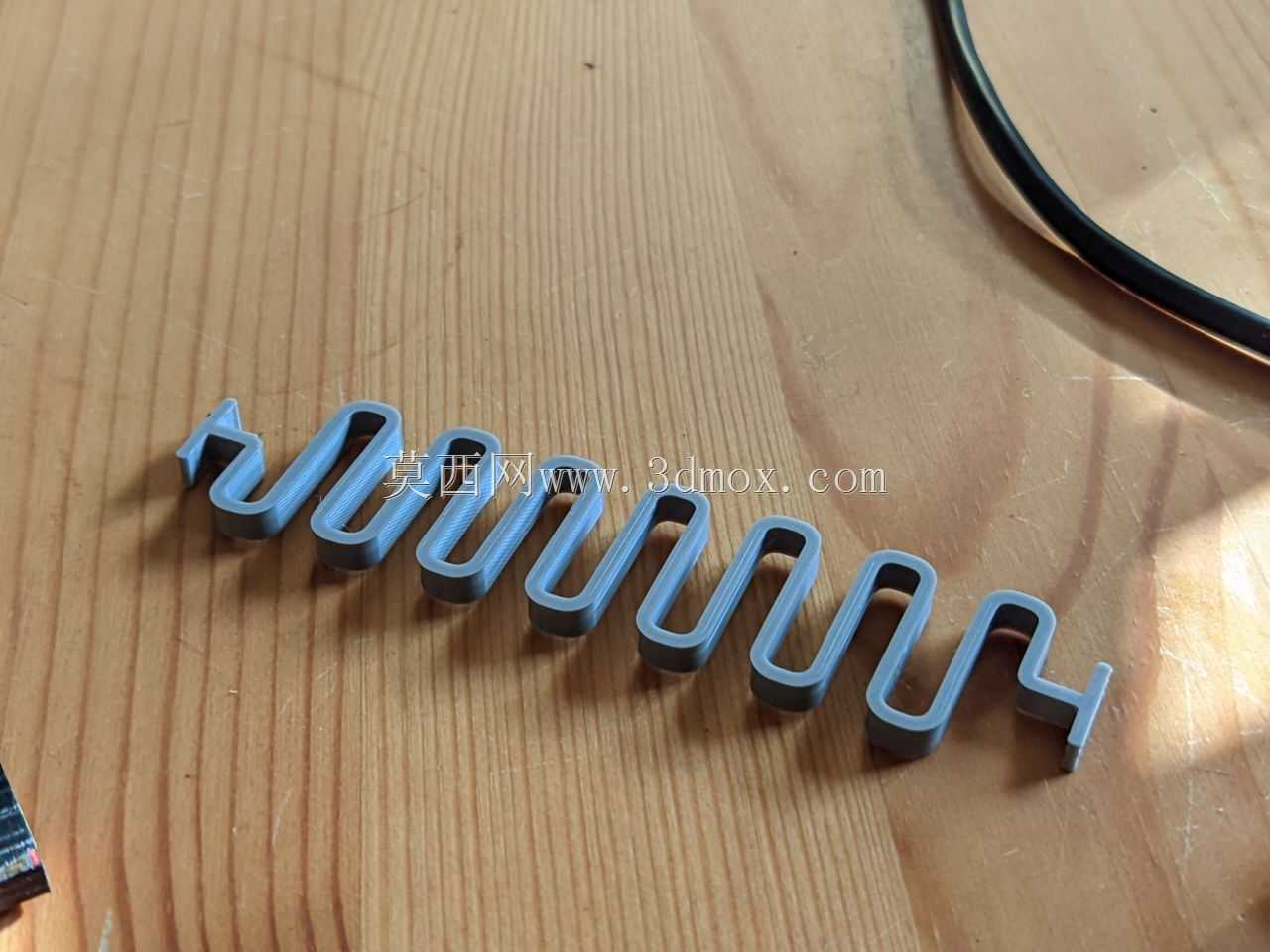

　　从安装适配的角度来说，这类弹簧的安装不需要复杂的导向结构，只需要在两端的固定位置设置对应的卡槽或者固定柱，将弹簧两端的平直段卡入或者套入即可，部分需要预紧的场景，可以在安装时将弹簧预压缩一定长度，让初始状态下就保持足够的张紧力，避免使用过程中出现松动异响。如果是用于3D打印一体成型的场景，要注意簧条的最小截面尺寸不能小于打印工艺的最小成型壁厚，比如FDM工艺打印时，簧条的直径或者壁厚最好不小于1.2mm，否则打印出来的零件强度不足，几次形变就会出现断裂；如果是用于金属冲压成型的批量生产场景，要注意设计时预留冲压的折弯圆角，避免折弯处出现材料开裂的问题，同时要根据材料的回弹量调整折弯角度，保证成型后的弹簧尺寸符合设计要求。

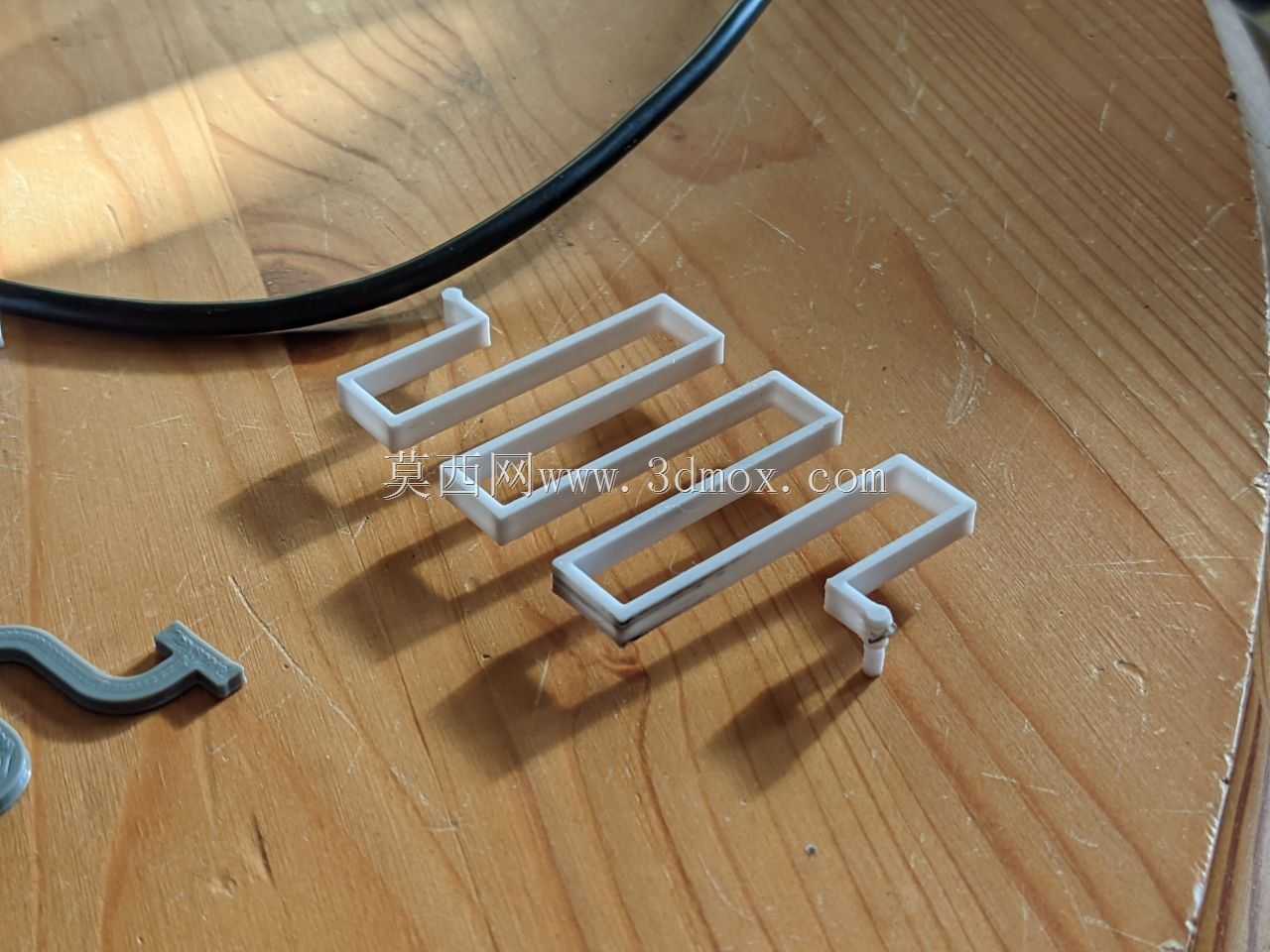

　　很多工程师在选型或者设计这类弹簧的时候，容易陷入照搬标准件参数的误区，实际上这类异形弹簧的定制化程度很高，完全可以根据实际的安装空间和受力需求灵活调整参数，不需要拘泥于标准件的尺寸系列。比如在一些狭小的设备内部空间里，甚至可以根据空间的轮廓调整弹簧的整体走向，不一定非要做成规则的直线波浪形，可以根据避让其他零件的需求调整局部波峰的位置和高度，在保证弹性性能的同时最大化利用内部空间。另外这类弹簧的表面处理也可以根据使用场景调整，家具场景下可以做喷塑、镀锌处理提升防锈能力，消费电子场景下可以做镀金、镀镍处理提升导电性能和抗氧化能力，工业设备场景下可以做淬火处理提升簧条的强度和疲劳寿命。
