SMD-SMT馈线人馈线差传动机构设计

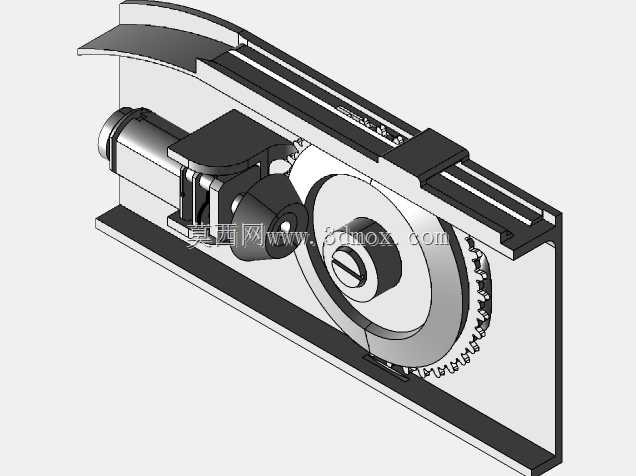

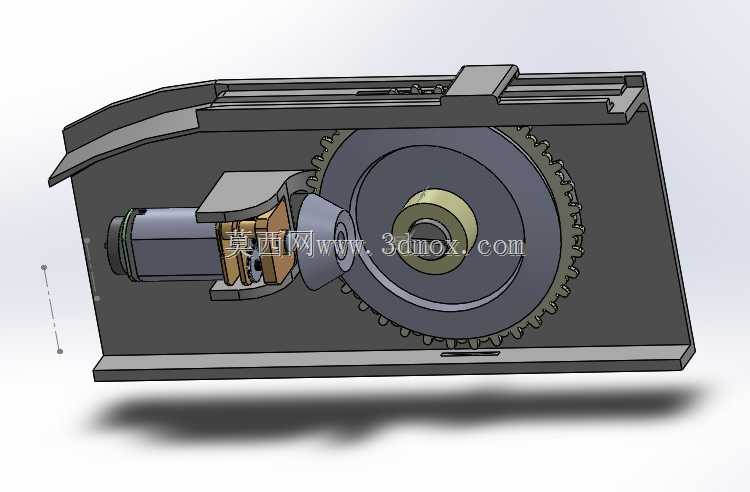

　　这套传动结构主要面向SMT产线的馈线送料工位做适配，日常产线运行中，SMD元件的连续稳定送料直接决定贴装工位的稼动率，一旦送料出现步距偏差、卡滞，就会导致吸嘴取料偏位、抛料率飙升，严重时还会触发设备急停打断整线生产节奏，因此这类馈线差传动结构的设计核心，始终围绕送料步距精度、传动响应速度、长期运行耐磨性三个核心指标展开。从结构布局来看，整套机构采用N20规格5V直流电机作为动力输入源，电机输出端先连接锥齿轮组完成第一级传动换向，将电机轴向的动力输出转向90度，匹配馈线轮的轴向安装方向，锥齿轮啮合侧预留了0.02-0.05mm的齿侧间隙，既可以避免加工装配误差导致的齿轮卡滞，也能补偿常温运行下的材料热膨胀量，

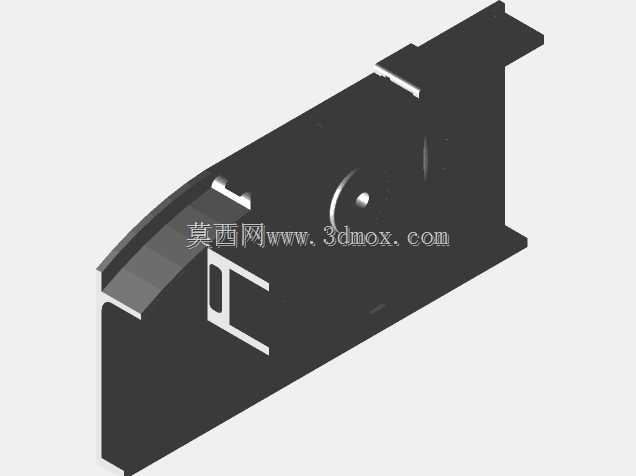

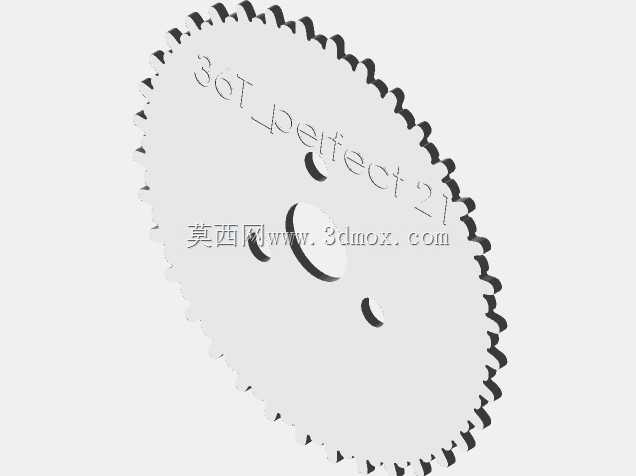

　　防止齿轮啮合过紧出现磨损加剧、运行电流超标的问题。锥齿轮输出端衔接链轮传动副，通过链轮带动馈线轮做定角度间歇转动，链轮的齿形参数匹配标准0.5模数传动链条，啮合过程中不会出现跳齿、滑齿问题，能保证每次送料的步距误差控制在0.1mm以内，完全满足0402、0603等常规SMD封装元件的送料精度要求。设计过程中优先考虑了安装边界的适配性，整套传动组件的安装基面为一体化铣削成型的安装板，所有传动部件的安装定位孔都做了同轴度公差约束，锥齿轮安装轴与电机输出轴的垂直度公差控制在0.01mm以内，链轮安装轴与馈线轮安装位的同轴度公差不超过0.015mm，从装配基准上就消除了传动偏心带来的振动、噪音问题。

　　安装板的外形尺寸匹配主流SMT贴片机的 feeder 安装槽位，不需要额外做转接件就能直接替换原有老旧馈线机构，安装时只需要对齐两个定位销孔、拧紧三颗固定螺丝即可完成装配，现场换型调整的时间不超过五分钟，能大幅降低产线运维的时间成本。从实际运行的工况适配来看，这套结构针对SMT车间常年22-28℃的恒温环境做了材料选型匹配，齿轮、链轮部件都采用耐磨工程塑料与粉末冶金材质搭配，既可以降低整体结构重量，也能减少金属部件直接啮合产生的粉尘污染，避免SMD元件引脚沾附金属碎屑导致焊接不良。传动副的润滑采用固态润滑脂填充，不会出现液态润滑油飞溅污染料带的问题，长期运行下不需要频繁补充润滑脂，日常维护只需要定期清理齿缝间夹带的料带碎屑即可。

　　在功能验证层面，这套结构可以通过调整电机的脉冲控制参数，适配不同步距要求的料带送料需求，不管是窄带宽的小元件料带，还是相对较宽的IC类料带，都能通过调整送料角度、送料速度匹配对应的送料节奏，不会出现拉坏料带、送料不到位的问题。结构的动力输出端做了过载保护设计，当料带出现卡滞时，锥齿轮与电机轴之间的摩擦连接结构会出现打滑，避免电机堵转烧毁，也不会因为硬传动导致齿轮断齿、料带撕裂，降低故障状态下的部件损坏概率。从空间布局来看，整套传动结构的厚度控制在12mm以内，不会超出feeder安装位的空间边界，相邻工位的馈线机构安装后不会出现结构干涉，电机的接线端预留了标准接插件位置，接线时不需要做额外的线序调整，直接对接设备原有供电接口就能完成电气连接。整套结构的传动路径做了最短化设计，动力从电机输出到馈线轮只经过两级传动，传动效率可以达到85%以上，5V供电下的运行电流不超过200mA，不会给设备的供电回路带来额外负载，长时间连续运行下电机表面温升不超过20K，不会因为过热导致周边塑料部件变形。
