桌面级FDM打印机Z轴下端支撑固定结构

　　在桌面级熔融沉积成型3D打印机的实际使用场景中，Z轴传动的稳定性直接决定了打印件的层纹精度、Z向尺寸一致性以及长时间打印的运行可靠性，不少入门级机型以及同架构克隆机型在出厂时，Z轴丝杆下端仅做悬空布置，没有设置径向约束支撑，设备运行一段时间后，丝杆受传动负载、装配同轴度误差、打印平台移动带来的侧向力影响，很容易出现径向摆动，轻则导致打印件层纹错位、表面出现规律性振纹，重则引发丝杆磨损加剧、平台升降卡滞、打印中途断料错层等问题，这类故障在大尺寸打印、长时间连续打印的工况下出现概率会明显提升。

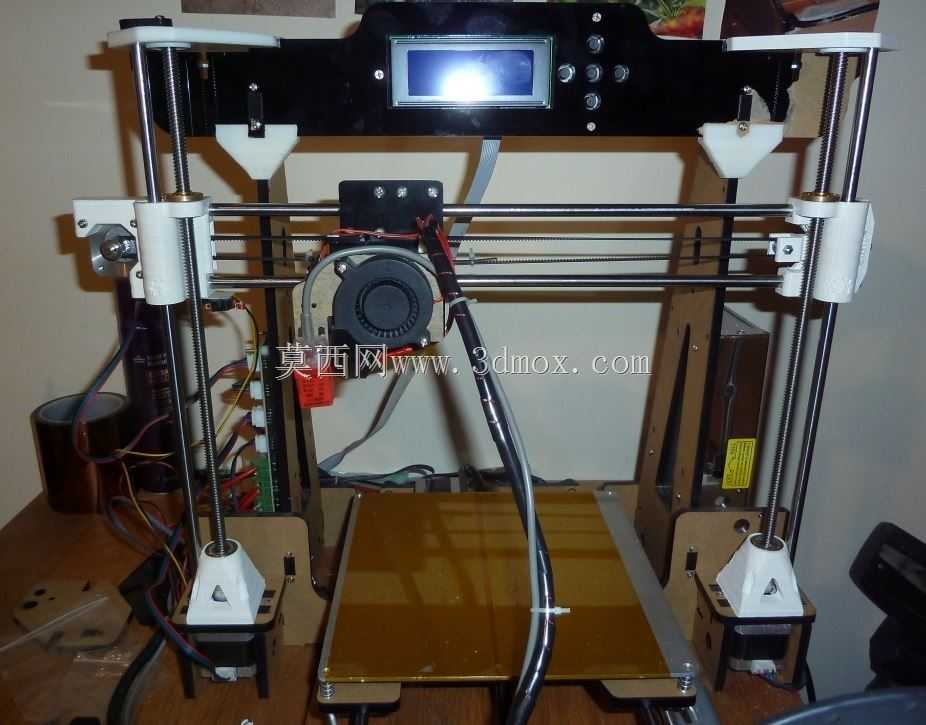

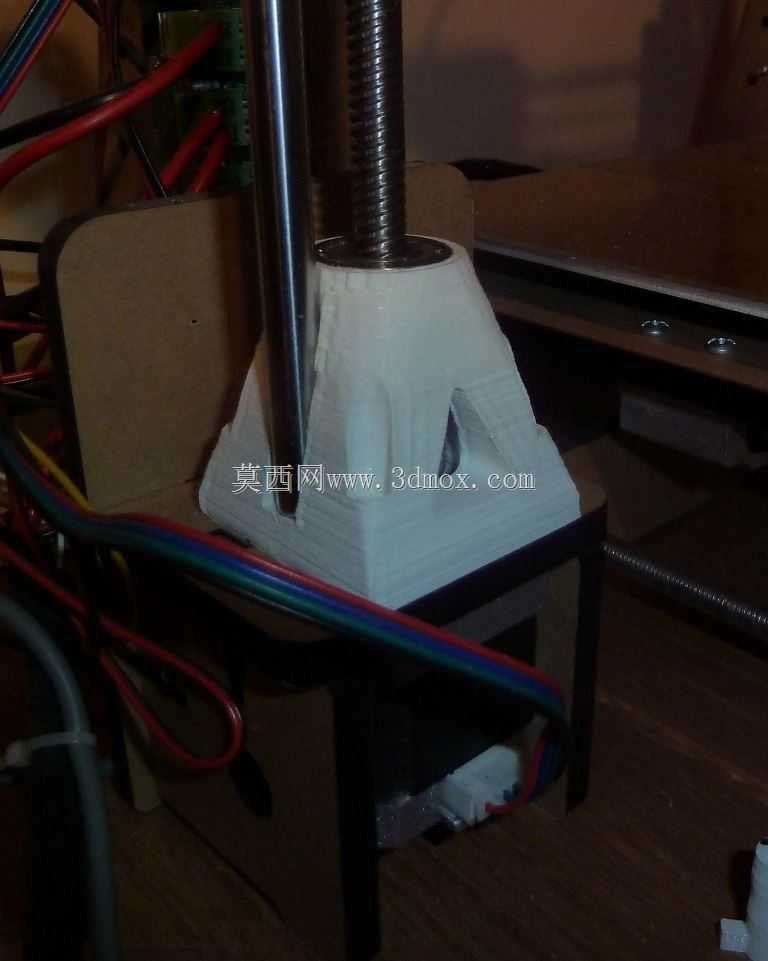

　　这款支撑结构正是针对这类Z轴下端无约束的机型设计，核心功能是为Z轴丝杆下端提供稳定的径向支撑，从传动链路末端消除丝杆的摆动自由度。设计过程中首先匹配对应机型的安装空间边界，结构整体采用适配型材框架的安装轮廓，不需要对原有设备的框架、丝杆、导轨做打孔、切割等破坏性改装，直接利用原有框架的安装位即可完成固定，安装后不会与Z轴导轨滑座、打印平台、同步带传动组件、设备走线产生运动干涉，适配对应机型的Z轴运动全行程范围，不会限制平台的上下移动极限。

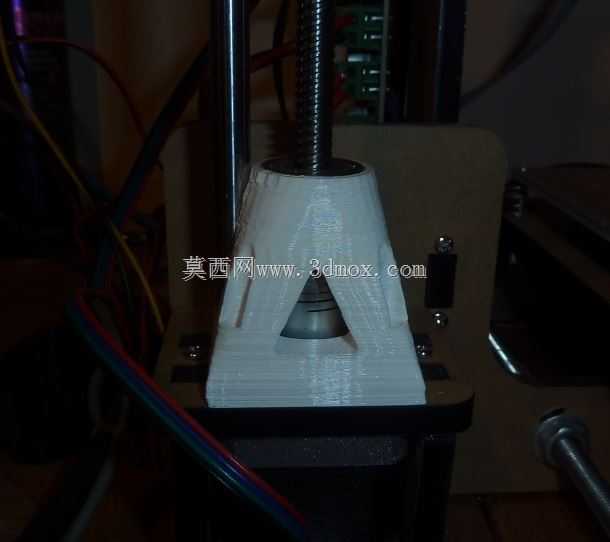

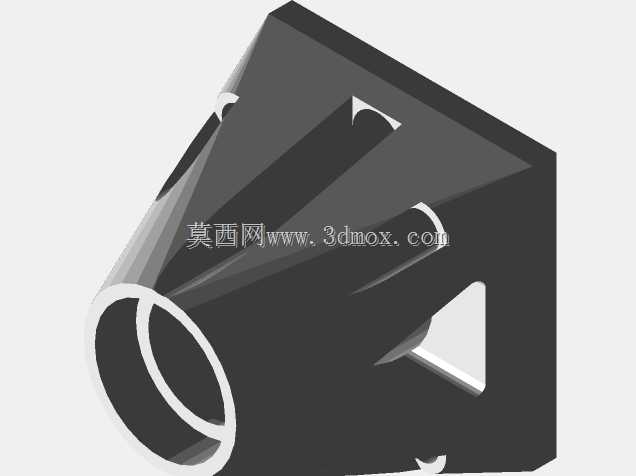

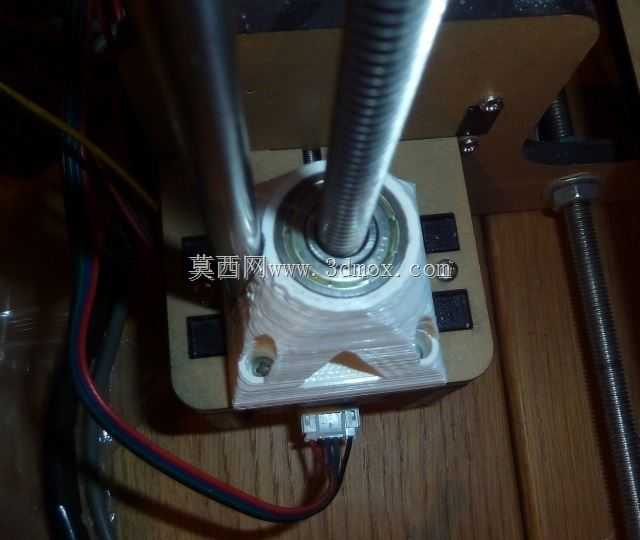

　　结构的核心安装位适配标准608ZZ深沟球轴承，轴承位的尺寸公差按照基孔制配合要求设计，既保证轴承可以顺利压装到位，又能避免配合间隙过大导致的支撑虚位，轴承内圈与Z轴丝杆下端配合，可将丝杆转动过程中的径向跳动约束在极小范围内，从根源上消除丝杆摆动带来的打印精度问题。结构本身的受力形态做了针对性优化，支撑筋从轴承安装位向各个安装固定脚延伸，形成类似三角加强的受力结构，可承受丝杆转动、平台移动带来的各个方向的侧向载荷，避免长期受力后结构出现形变导致支撑精度下降。

　　从实际使用的角度看，这类加装的支撑结构不需要改动设备原有电气接线与传动参数，安装完成后仅需重新校验Z轴的运动同轴度，确认丝杆转动无卡滞即可投入使用，对于经常打印大尺寸模型、连续长时间运行设备的用户来说，这类结构升级可以有效降低Z轴相关故障的出现概率，提升打印成品的表面质量，同时延长Z轴丝杆、螺母以及相关传动部件的使用寿命。结构的外形完全贴合对应机型的框架内侧空间，不会额外增加设备的外部轮廓尺寸，也不会遮挡设备原有走线、散热通道，不会对设备的日常维护、耗材更换造成额外阻碍。

　　在结构细节设计上，固定脚的安装孔位做了适配原有螺丝规格的尺寸设计，不需要额外更换紧固件，安装时仅需将原有对应位置的螺丝拆下，对齐支撑结构的安装孔位后重新锁紧即可，整个安装过程不需要复杂的专用工具，普通用户按照装配对位即可完成。轴承安装位周边预留了微小的排屑间隙，可避免长期运行中落入的打印耗材碎屑、灰尘堆积在轴承位置影响转动顺畅度，同时也方便后期维护时对轴承进行清洁、润滑保养。整个支撑结构的受力传递路径直接，丝杆的径向载荷通过轴承传递到支撑主体，再通过多个固定脚均匀分散到设备的铝型材框架上，不会出现局部应力集中导致的框架变形或者结构开裂问题，完全满足桌面级3D打印机长期运行的负载要求。
