4英寸锥形扬声器驱动单元结构设计

　　这款4英寸规格的锥形扬声器驱动单元，是桌面近场监听音箱、车载嵌入式中音单元、小型公共广播音柱、家用多媒体音响系统中常用的电声转换核心部件，在结构设计上充分平衡了小尺寸安装空间下的频响表现与安装适配性。从实际工程应用场景来看，这类4英寸单元常作为两分频音箱的中音单元承担200Hz-5kHz频段的声音重放，也可在小型全频音箱中作为独立发声单元使用，相比更大尺寸的低音单元，它的安装开孔尺寸更小，振膜运动行程更短，瞬态响应速度更快，适合在空间有限的安装位内完成中频人声、乐器基音的重放任务。

　　从结构设计思路来看，整个单元采用外磁式磁路结构，底部的T铁与华司之间夹持环形铁氧体磁钢，形成均匀的环形磁隙，音圈缠绕在耐高温的骨架上置于磁隙当中，当音频电流通过音圈时，产生的交变磁场与磁钢的恒定磁场相互作用，带动音圈做轴向往复运动，进而推动与音圈骨架粘接的锥形振膜推动空气发声。振膜采用掺加纤维的纸基复合材质，表面做了阻尼涂层处理，既保证了中频段的刚性，减少分割振动带来的频响峰谷，又有合适的内阻尼，抑制振膜的余振，降低失真。振膜折环采用丁基橡胶材质，相比泡沫折环有更长的使用寿命，顺性表现也更稳定，能够为振膜提供线性的往复运动支撑，折环的波纹设计预留了足够的振动行程，避免大动态下振膜打底。

　　定心支片采用同心圆波纹的布基浸胶材质，固定在盆架与音圈骨架之间，主要作用是保证音圈始终处于磁隙的中心位置，避免音圈蹭磁钢产生擦圈异响，同时和折环共同构成振动系统的弹性支撑，决定单元的谐振频率参数。盆架采用加厚冷轧钢板冲压成型，表面做黑色静电喷塑处理，四个安装耳位均匀分布在盆架外缘，每个耳位都预留了标准的螺丝安装孔，方便单元通过自攻螺丝固定在音箱面板上。盆架的侧面开有多个通风孔，能够在振膜往复运动时平衡盆架内部的空气压力，减少空气流动产生的气流噪声，同时帮助音圈工作时产生的热量快速散出，提升单元的功率承载能力。

　　从安装边界尺寸来看，这款4英寸单元的标称安装开孔直径适配常规4英寸单元的标准开孔尺寸，单元整体深度控制在小箱体适配的范围内，不会因为磁钢部分过长导致箱体内腔安装干涉。盆架外缘的密封边设计，能够在单元安装到箱体面板时，通过压紧泡棉密封垫实现面板与单元之间的气密性，避免声短路影响低频表现。接线端子采用焊片式设计，位于盆架后侧的磁路组件旁，预留了足够的焊接空间，方便工程师在组装音箱时快速完成引线焊接，端子上标注了正负极标识，避免接线反相导致的声像偏移问题。

　　在实际选型使用中，这类4英寸驱动单元的谐振频率通常在80Hz左右，搭配合适容积的密闭箱体或者倒相箱体，可以实现下潜到60Hz左右的低频响应，在多媒体桌面音响中，往往搭配0.5-1英寸的球顶高音单元组成两分频系统，分频点设置在2.5kHz-3kHz之间，能够充分发挥其中频密度高、失真小的优势。在公共广播音柱的设计中，多只这类4英寸单元垂直排列安装，利用线阵列的指向性特性，实现声音的远距离投射，覆盖更大的听音区域。在车载音响改装场景中，这类单元也常作为车门中音单元替换原车的纸盆单元，提升中频的清晰度与层次感。

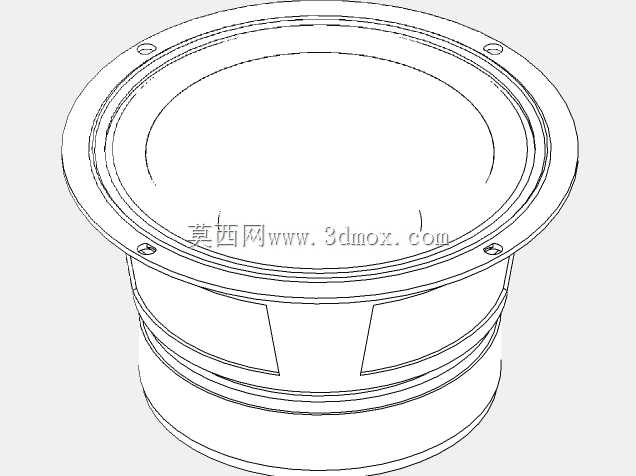

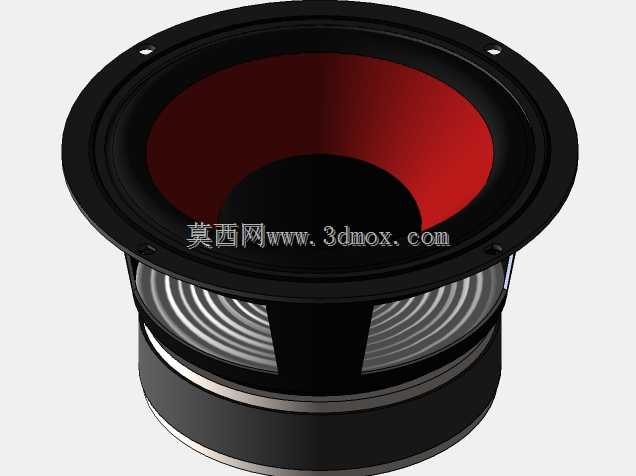

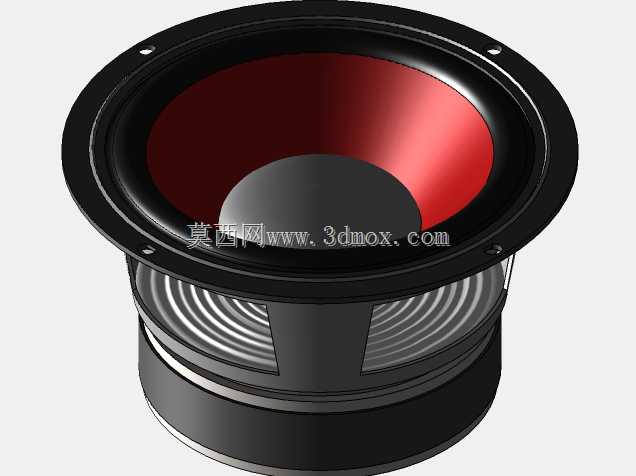

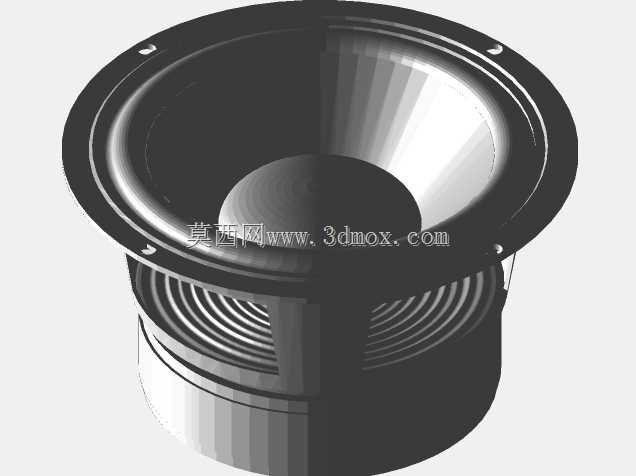

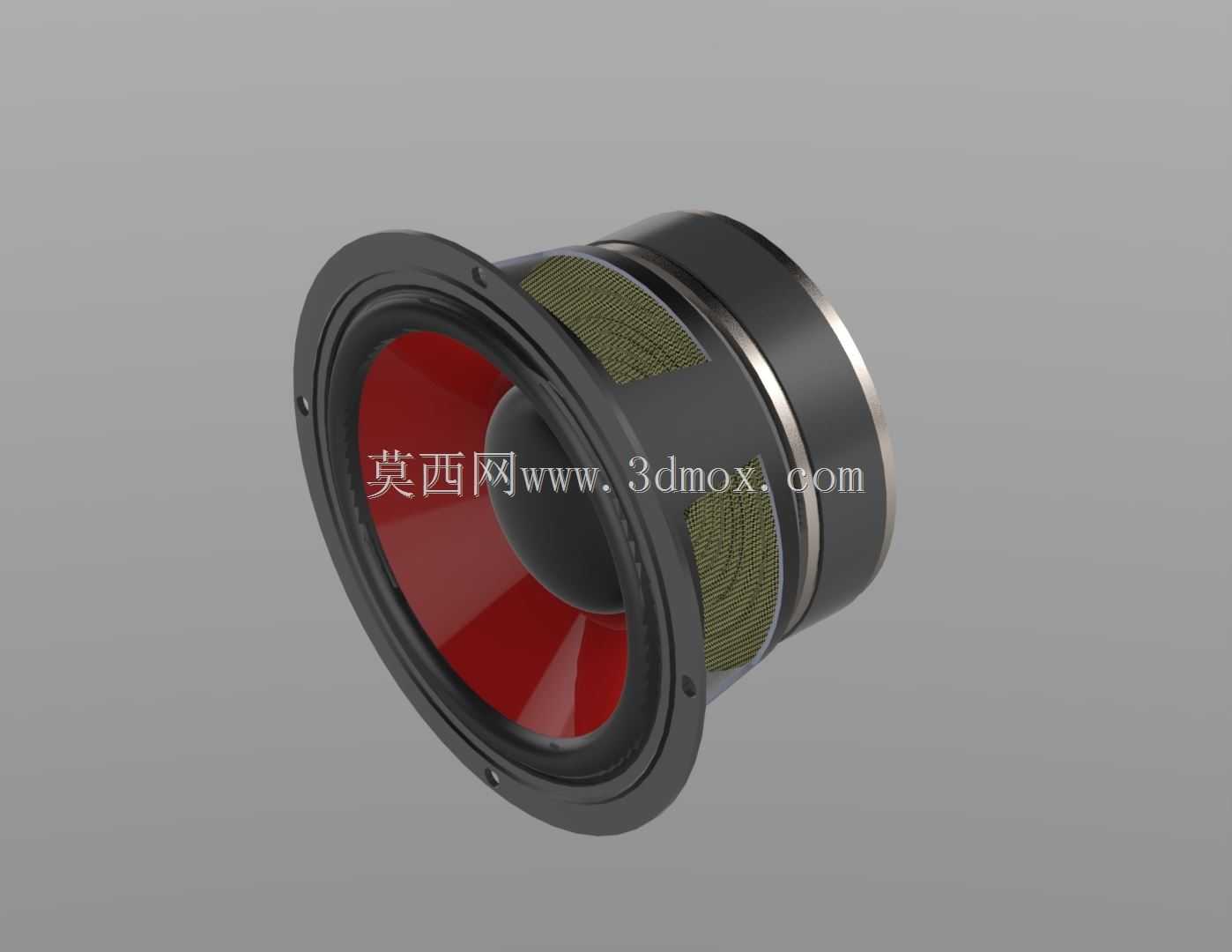

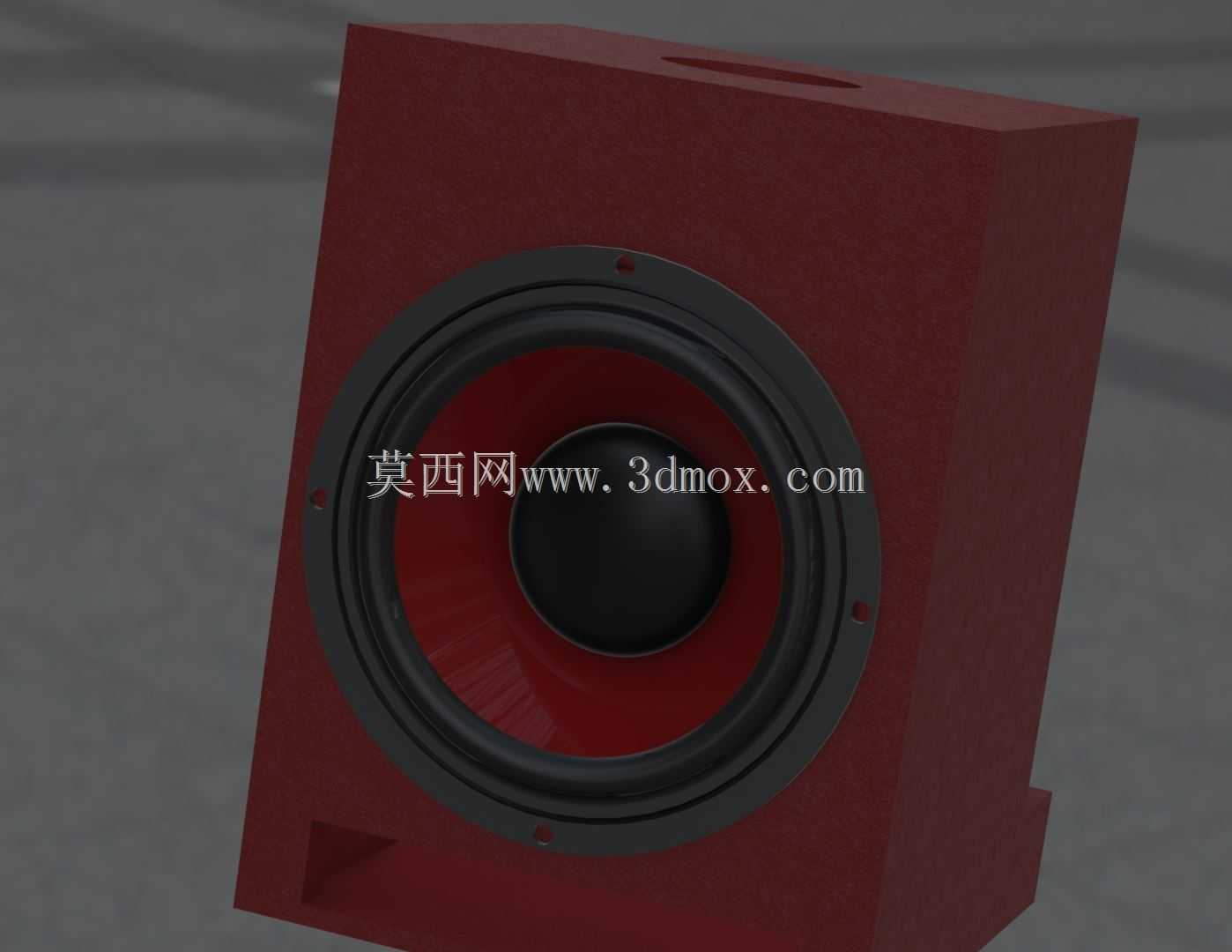

　　从建模细节来看，整个模型完整还原了振膜的曲面弧度、折环的波纹结构、定心支片的同心圆纹理、磁钢组件的分层结构以及盆架的安装孔位，所有配合面的尺寸都按照实际量产单元的公差要求设置，振膜与盆架之间的粘接位、音圈与振膜的粘接位、磁路组件的装配位都做了准确的还原，能够直接用于音箱结构的干涉检查、安装位模拟，也可以作为电声结构教学的演示模型，帮助结构设计工程师理解动圈式扬声器的装配关系与工作原理。在进行音箱结构设计时，导入该模型可以直接在三维软件中模拟单元与箱体面板的配合，检查安装孔位的匹配度、单元磁钢与箱体内壁、分频器电路板的间隙，提前发现安装干涉问题，减少样机打样的迭代次数，提升结构设计的效率。
