双速齿轮传动变速演示机构

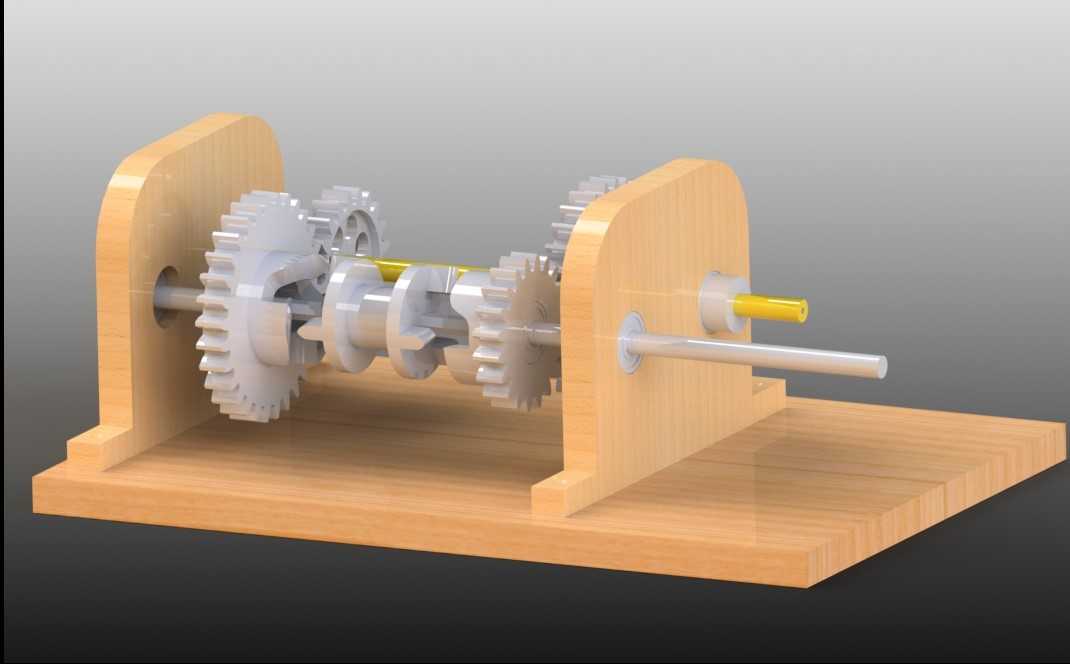

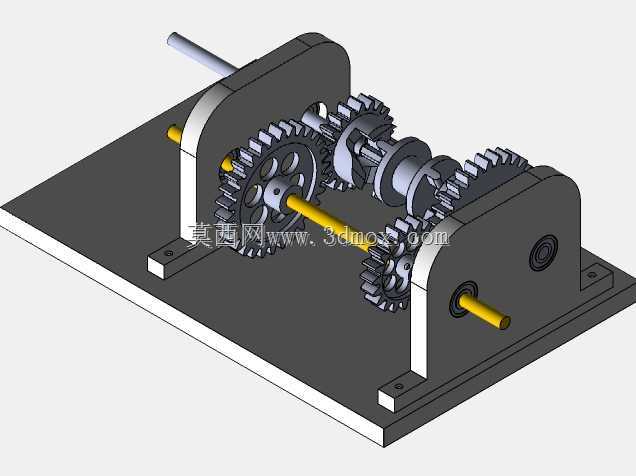

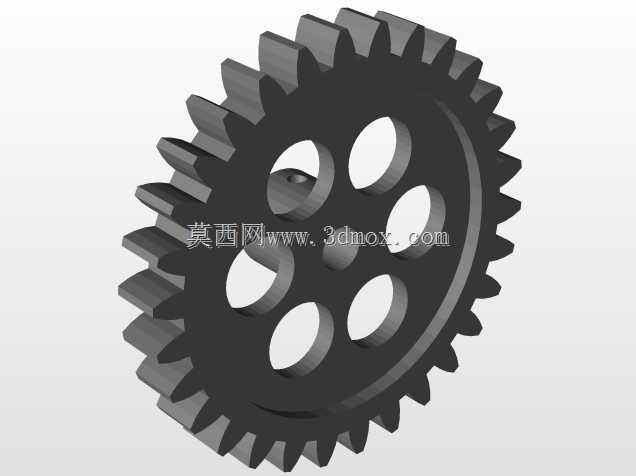

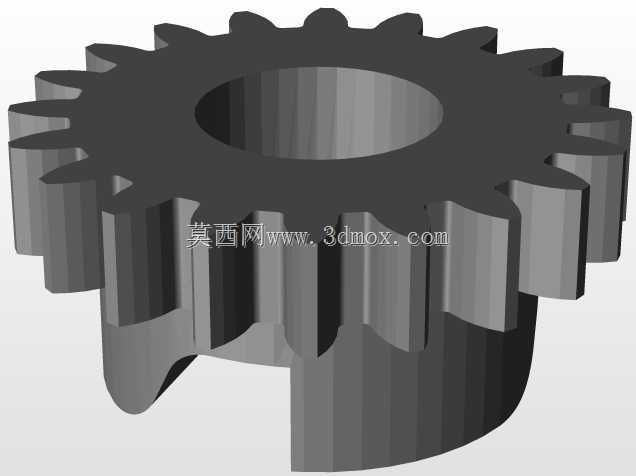

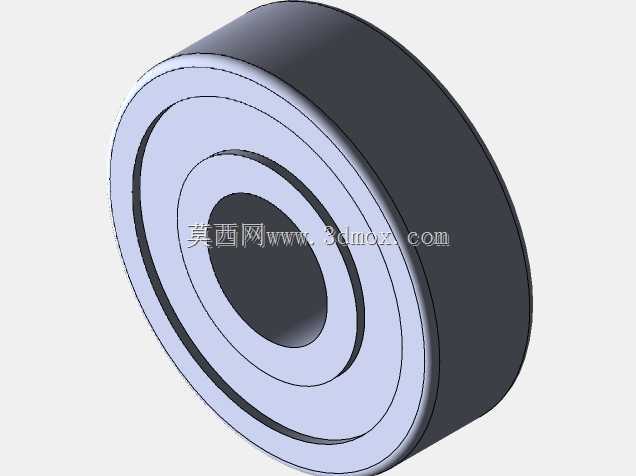

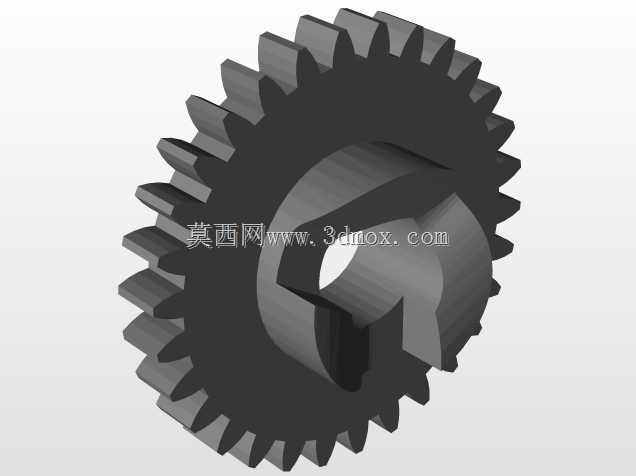

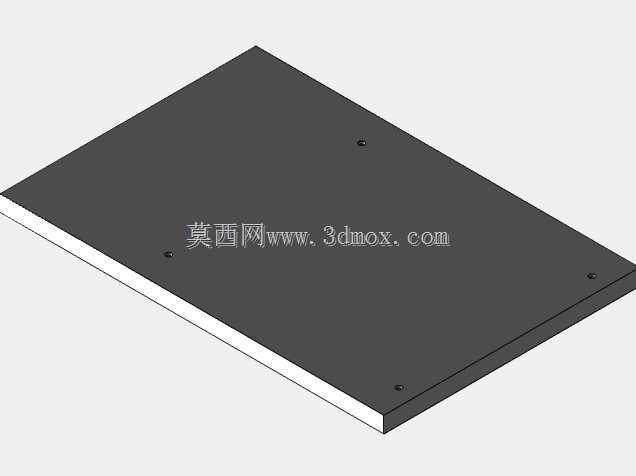

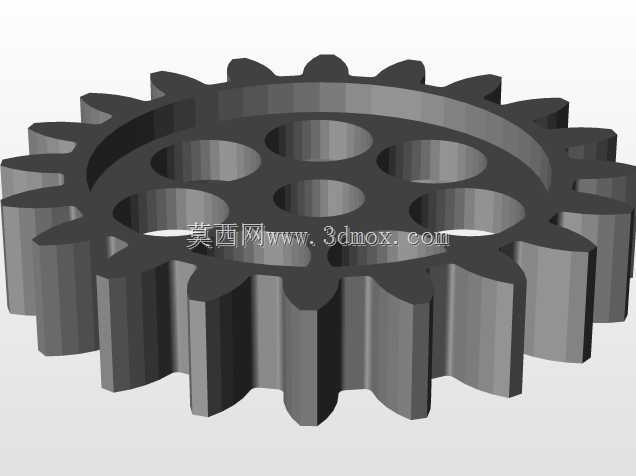

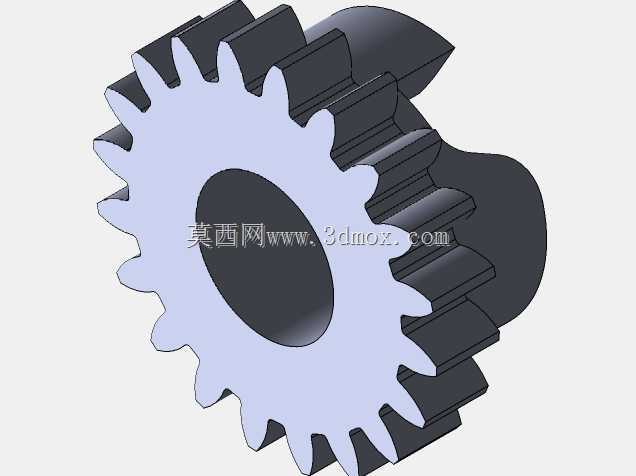

这套双速传动机构核心实现1.5与0.666两档固定传动比输出，主要面向小型动力传输场景的变速需求，可适配教学演示、小型实验台动力传输、低速代步设备动力切换等使用场景。从结构布局来看，整套机构采用平行轴滑移齿轮变速方案，输入轴与输出轴平行布置在木质支架的两个安装立板上，安装立板预留的轴承安装孔同轴度公差控制在0.02mm以内，保证轴系运转时无卡滞、偏磨问题。底座采用平板式安装结构，整体安装边界控制在长320mm、宽150mm、高180mm范围内，可直接通过底座预留的四个沉孔固定在实验台或设备机架上，不需要额外加工适配安装座。设计过程中优先考虑了档位切换的顺畅性，滑移齿轮的齿端做了15°倒角导向处理，啮合齿宽根据两档传动比的受力情况做了差异化匹配，1.5传动比档位为减速增扭输出，适配大负载工况，对应啮合齿轮齿宽设置为20mm，保证齿面接触强度满足额定扭矩下的接触应力要求；0.666传动比档位为增速输出，适配高速低负载工况，对应啮合齿轮齿宽设置为15mm，在满足强度要求的前提下尽可能降低转动惯量，减少档位切换时的冲击。轴系零件的轴向定位采用轴肩配合卡簧的固定方式，固定齿轮与轴之间采用平键传递扭矩，滑移齿轮与轴之间采用花键连接，保证滑移过程中齿轮始终与轴保持同步转动，不会出现相对转动导致的传动误差。支架部分采用层压木质材料加工，相比金属支架具备更好的减震效果，在教学演示场景下可降低齿轮啮合产生的振动噪音，同时木质材料加工难度低，可快速根据安装需求调整立板的孔位位置，适配不同轴间距的齿轮组安装调试。整套机构没有设置复杂的同步器结构，依靠滑移齿轮直接啮合实现档位切换，结构简单易维护，拆解组装难度低，非常适合用于机械原理教学中齿轮变速传动的结构展示，也可作为小型非道路代步设备的变速单元使用，两档传动比的设置覆盖了低速大扭矩爬坡与高速平路行驶的常用工况需求，不需要额外增加变速档位即可满足基础使用要求。齿轮参数设计上采用标准模数渐开线圆柱齿轮，压力角为20°标准值，加工时可直接采用标准齿轮滚刀加工，不需要定制特殊刀具，降低了零件加工成本。
