尼龙M3六角内外螺纹连接组合套件

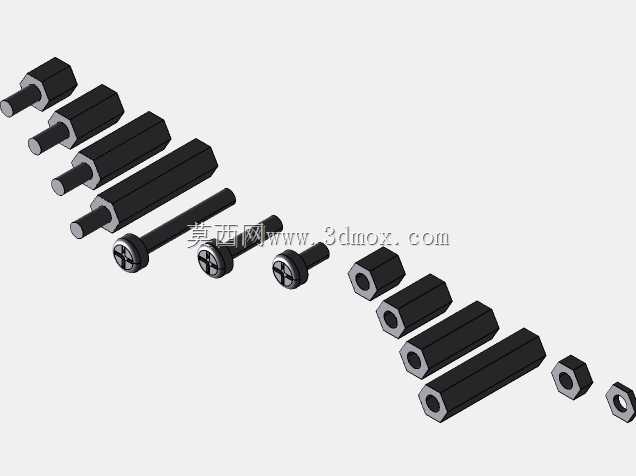

　　这套尼龙材质的六角连接组合套件，核心覆盖小尺寸电子设备、小型自动化检测工装、桌面级实验装置的板件间隔连接场景，日常做嵌入式控制板安装、传感器模组固定、弱电设备内部层板搭建时，这类绝缘紧固件的使用频率远高于金属件，尤其在需要避免电路短路、降低整体自重、隔绝弱电磁干扰的安装工况下，尼龙材质的特性刚好匹配使用需求。整套套件包含不同长度规格的外螺纹六角支柱、内螺纹六角支座、配套盘头螺钉、六角螺母以及平垫圈，覆盖了3mm螺纹规格下从3mm到30mm左右的常用间隔距离，不需要额外单独采购不同长度的支柱，常规的板间连接需求基本都能覆盖。从结构设计来看，所有六角支柱的对边尺寸统一为5mm，不管是外螺纹端还是内螺纹端，

　　六角外形都适配标准5mm开口扳手或者套筒的拧紧操作，安装时不会出现圆柱型支柱容易打滑拧不紧的问题；支柱两端的同轴度控制在0.1mm以内，安装后不会出现板件倾斜、螺纹错位的情况，外螺纹端的螺纹长度统一为4mm，刚好适配1.5-3mm厚度的安装板，穿过板件后配合尼龙螺母锁紧时，不会出现螺纹过长顶到板上元器件、或者螺纹过短锁紧力不足的问题。设计时没有做3D打印适配的大公差间隙，所有尺寸都是按照机加工注塑件的标准公差来设定的，螺纹精度参考普通公制粗牙螺纹的6H/6g公差带，不管是用来做结构设计的虚拟装配验证，还是直接导出工程图指导注塑开模，都不需要再做额外的尺寸修正。安装边界上，

　　所有支柱的六角对边尺寸决定了安装时板件上的开孔中心到板边的最小距离不能小于3mm，否则扳手没有操作空间；不同长度的支柱对应的最大支撑载荷有区别，长度10mm以内的短支柱单根垂直静载荷可以达到50N，长度超过20mm的长支柱因为尼龙本身的刚性限制，单根垂直静载荷建议不超过20N，排布安装点位时需要根据板件重量合理增加支撑点数量，避免长期使用后支柱出现弯曲变形。实际选型使用时，这类尼龙紧固件不适合用在有高温要求、大载荷冲击的工况下，长期工作温度建议不超过80摄氏度，否则尼龙材料会出现软化变形，锁紧力下降；如果是在户外有紫外线长期照射的场景，也不建议使用普通尼龙材质的套件，需要换成抗UV改性的尼龙材料。做三维装配时，

　　这套模型可以直接调用到装配体里，不需要再逐个绘制紧固件，不同长度的支柱可以根据实际板间距快速替换，垫圈、螺钉、螺母的配合位置都已经做了同轴约束，装配时只需要选中安装面就能自动完成配合，能节省不少标准件建模的时间。另外要注意，尼龙材质本身有一定的蠕变特性，如果是长期处于锁紧状态的安装点位，建议定期检查锁紧力，或者在螺钉和板件之间增加平垫圈分散压力，避免长时间压紧后尼龙螺母出现螺纹滑牙的情况；如果安装场景里有频繁的振动，还可以在螺母位置增加少量螺纹胶辅助固定，弥补尼龙材料摩擦力不足的问题。
