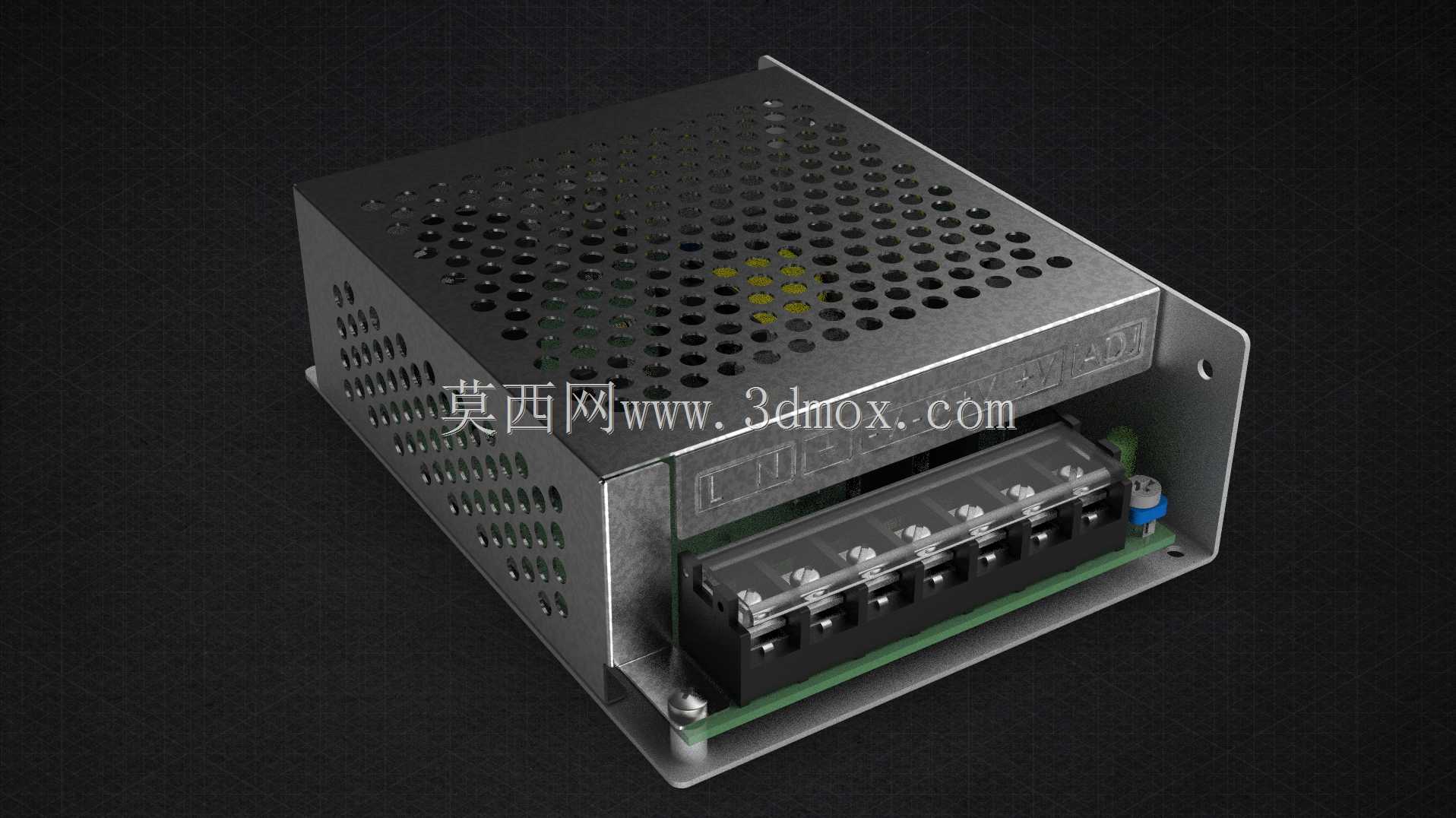

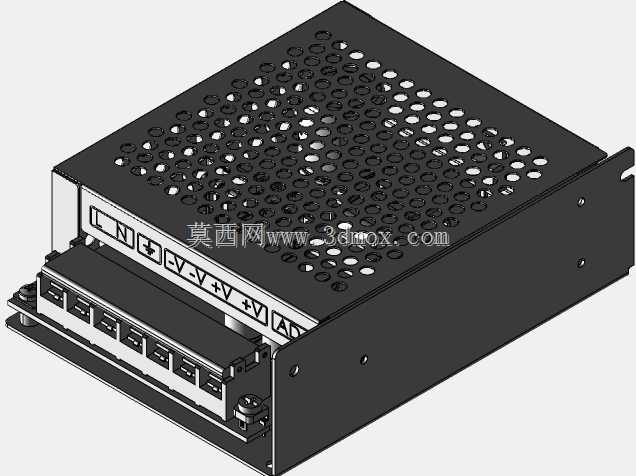

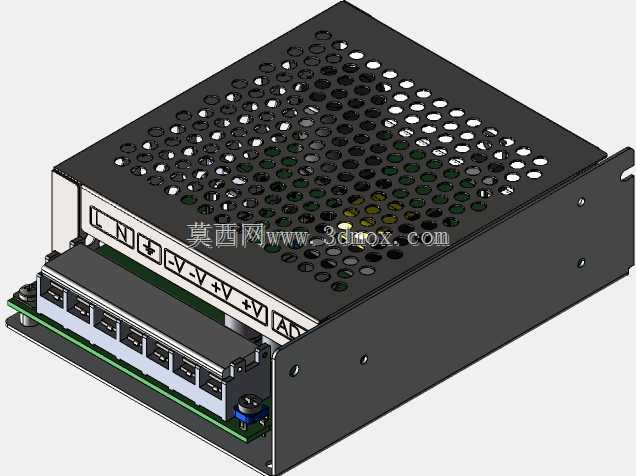

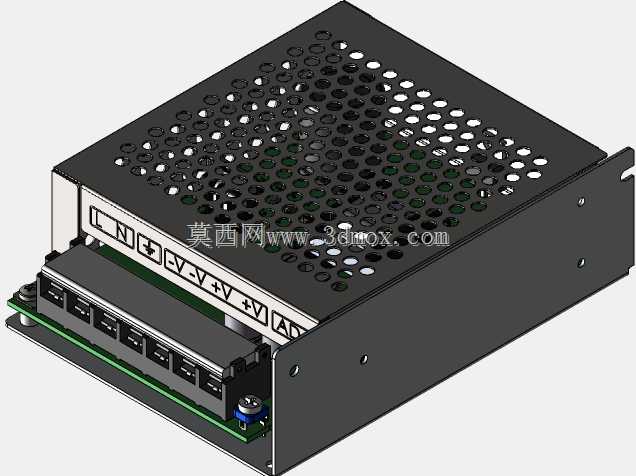

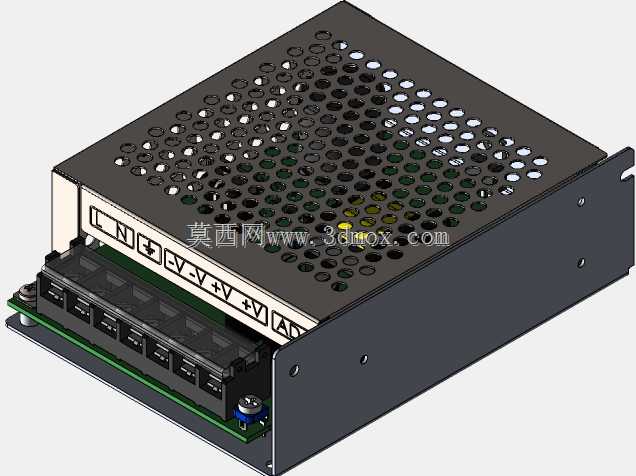

12V100W开关电源金属外壳结构

　　这款12V额定输出100W功率等级的开关电源结构，在工业控制、小型机电设备供电场景中应用十分广泛，从桌面级小型数控设备、嵌入式工控板卡集中供电，到LED照明模组、小型传感器组网的直流供电场景，都能见到同规格产品的身影。做结构设计时首先要考虑的是电气安全间隙与散热需求的平衡，金属外壳采用折边咬合加螺丝紧固的工艺，既保证壳体结构强度，也能形成连续的电磁屏蔽腔体，降低内部开关电路工作时的电磁辐射对外围敏感设备的干扰，同时也能阻挡外界粉尘、金属碎屑落入电源内部造成短路风险。

　　壳体顶面的密集冲孔是经过热仿真验证的散热结构，冲孔直径、孔间距以及排布密度，匹配内部功率器件的发热功率分布，对应内部整流桥、开关管、变压器这些核心发热器件的位置，冲孔密度做了针对性提升，保证自然对流条件下热空气能顺利从顶部排出，侧面的长条格栅进风口对应内部PCB板的低位区域，形成下进上出的顺畅散热风道，不需要额外加装散热风扇就能满足额定负载下的温升要求，避免风扇带来的噪音、寿命损耗以及积灰问题，适配长期连续运行的工业使用场景。

　　前端的栅栏式接线端子排是这款电源的对外接线界面，端子排的间距符合安规要求，不同极性的接线位之间预留了足够的爬电距离，端子的固定结构直接锁附在内部PCB板上，接线时能承受足够的扭力不会出现焊盘脱落问题，端子外侧的壳体边缘做了内收折边，既可以作为接线时的操作限位，也能避免接线铜丝外露造成的触电、短路隐患。壳体底部预留的安装耳带固定孔位，孔位尺寸、孔间距适配常规的电气安装板、DIN导轨转接件的安装需求，既可以直接用螺丝锁附在设备机箱的安装平面上，也能搭配标准导轨卡扣快速卡装在电控柜的标准导轨上，安装边界兼容性覆盖多数小型电控设备的装配要求。

　　内部PCB板的固定采用铜柱加螺丝的方式，将PCB与壳体底板之间留出足够的绝缘间隙，避免PCB背面焊点与金属壳体直接接触造成短路，输入输出端的安规电容、共模电感的排布位置紧贴壳体侧壁，既利用金属壳体辅助散热，也能进一步强化电磁屏蔽效果。输出端的微调电位器预留了操作空间，不需要拆开壳体就能通过侧面的预留小孔调整输出电压，适配不同线损场景下的末端电压补偿需求。壳体表面采用镀锌钢板加喷塑处理，在保证结构强度的同时具备基础的防锈、耐刮擦能力，适配车间、设备内部等常规工业环境的使用要求，不会因为长期使用出现壳体锈蚀、结构强度下降的问题。

　　做这类电源结构建模时，需要重点关注接线端子的操作空间预留，保证接线时螺丝刀有足够的操作角度，不会被壳体边缘干涉；同时要核对所有安装孔位的位置度公差，保证批量生产时安装孔位能与配套设备精准对位；散热孔的排布要避开内部器件的引脚位置，避免异物从散热孔落入后直接搭在带电引脚上；壳体的折边圆角、毛刺控制要求也要在建模时明确标注，避免装配、接线过程中割伤操作人员。这类小功率开关电源的结构看似简单，但每一处细节都直接关联产品的安规性能、散热能力、装配便利性，需要结合实际使用场景的需求反复调整结构参数，才能兼顾成本、性能与可靠性的平衡。
