3D打印机jhead挤出头专用铝制安装支座

　　这款铝制支座是桌面级FDM 3D打印机挤出端的核心安装固定构件，主要适配jhead系列挤出头，同时可兼容e3d v5、v6版本热端的安装需求，在桌面级3D打印设备的挤出系统装配场景中承担定位、承载、限位的核心作用。从实际设备运行的工况来看，挤出头工作时会持续产生200℃以上的高温，同时送丝机构的往复动作会带来持续的微幅振动，铝制材质的选型一方面可以通过自身的导热特性快速散逸热端传导过来的多余热量，避免热量向上传递导致送丝段提前软化堵料，另一方面铝合金的刚性足够抵消送丝振动带来的位置偏移，保证挤出头与打印平台的相对位置精度，避免打印过程中出现层纹偏移、出料错位的问题。

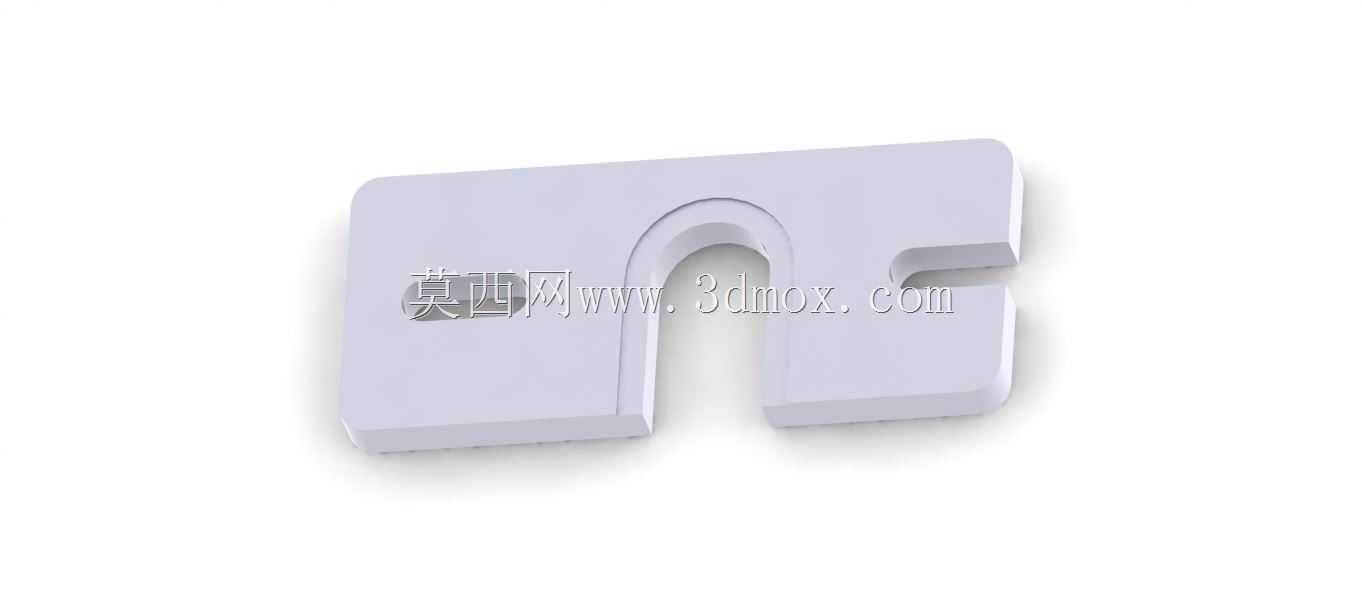

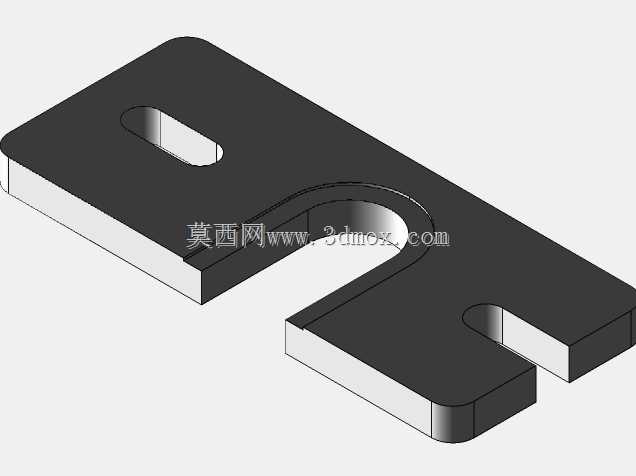

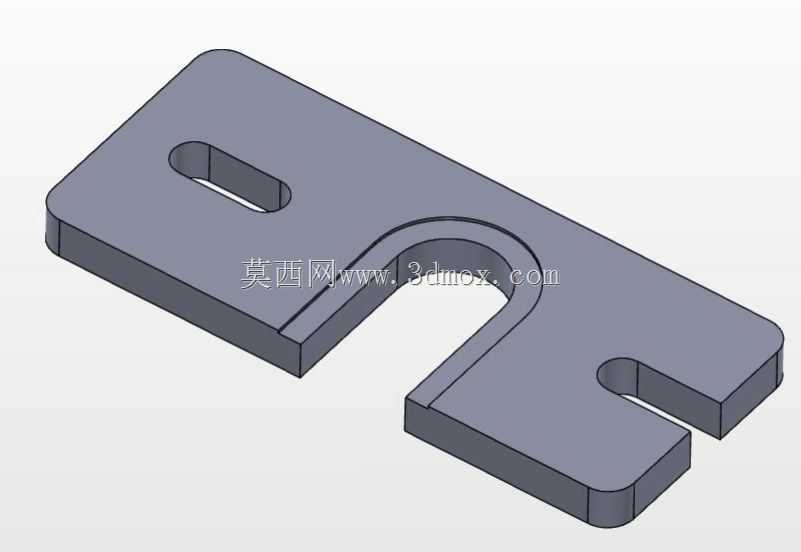

　　从结构设计逻辑来看，整体采用平板式折弯一体成型的结构思路，没有多余的冗余结构，在保证结构强度的前提下尽可能压缩自身重量，避免X轴运动端负载过大导致的运动惯性超差。主体板件上开设的长条形腰型孔，是为了给安装位置提供前后调节的余量，装配时可以根据实际的热端长度、喷嘴到平台的初始距离需求，在腰型孔的行程范围内灵活调整固定位置，不需要额外加工适配孔位，降低装配调试的难度。板件中部的U型开口结构是核心的热端容纳位，开口的圆弧尺寸与jhead、e3d系列热端的散热槽外径完全匹配，热端卡入开口后可以限制周向转动，不需要额外增加防转定位结构，装配时直接从侧方卡入即可，比传统的闭环孔位安装效率提升40%以上，后期维护更换热端时也不需要完全拆除整个支座，仅需松开固定螺丝即可侧抽取出热端，大幅降低后期维护的操作复杂度。

　　板件端部的开口窄槽是走线与管线固定的预留位，热端的加热线、热敏电阻线可以从该窄槽内规整引出，避免运动过程中管线与其他运动部件发生剐蹭干涉，同时窄槽的间隙尺寸刚好可以卡住常规的特氟龙送丝管外壁，送丝管插入后不会因为回抽动作出现松脱移位，保证送丝路径的稳定性。从安装边界尺寸来看，整体板厚采用3mm的6061铝合金板材加工，整体长度控制在60mm以内，宽度方向最大尺寸35mm，安装孔的中心距适配市面上绝大多数桌面级打印机的X轴滑台安装孔位，不需要对原有滑台结构做任何改装即可直接替换安装。

　　在实际选型应用中，这款支座相比传统的PLA、ABS打印的塑料支座，长期工作下不会因为热端持续的热辐射出现形变软化，高温工况下的尺寸稳定性提升一个量级，不会出现使用两三个月后支座变形导致喷嘴偏移平台的问题；相比不锈钢材质的支座，整体重量降低60%以上，X轴高速运动时的惯性更小，打印高速移动时的振纹明显减少，对于提升打印速度下的成型精度有明显帮助。结构上所有的棱边都做了R0.5的倒角处理，装配时不会划伤操作人员的手部，也不会割伤热端的线材绝缘层，避免出现短路的安全隐患。U型开口的内侧壁做了0.1mm的精度公差控制，热端卡入后径向间隙小于0.05mm，打印过程中热端不会出现径向晃动，保证出料点的位置精度，对于小尺寸精密零件的打印良率提升有明显作用。腰型孔的边缘做了沉台处理，固定螺丝锁紧后螺丝头不会突出板件表面，避免运动过程中螺丝头剐蹭到打印机的其他结构件。
