方形安装座一英寸万向脚轮结构

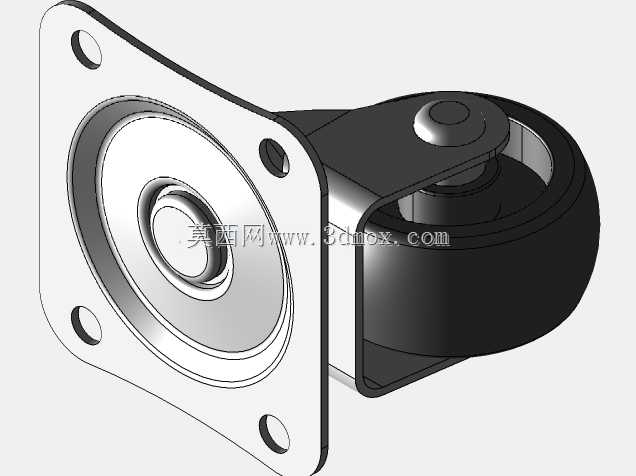

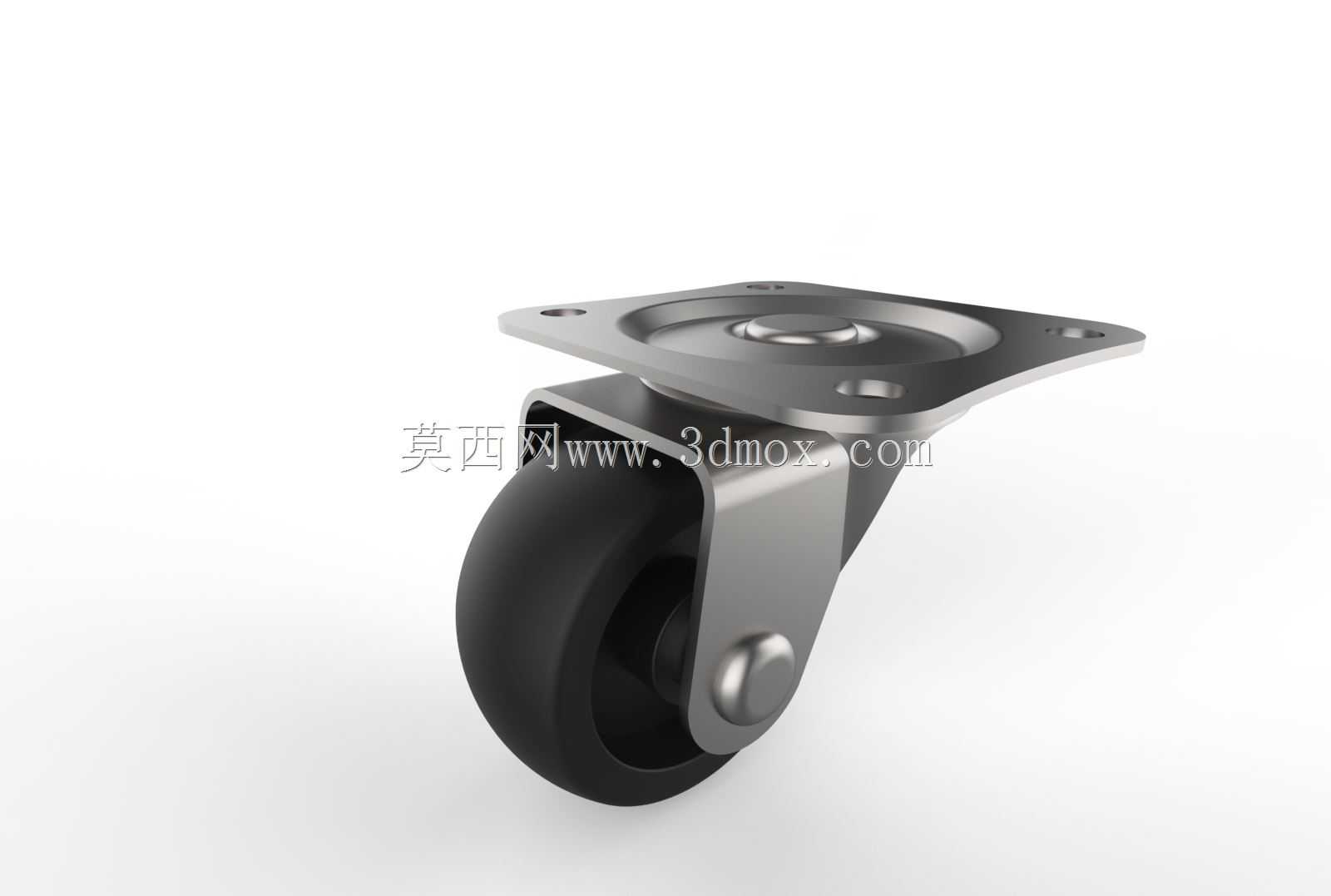

　　这款一英寸规格的万向脚轮，是轻型移动设备走行系统里的核心支撑部件，日常在小型仪器推车、轻型工作台、便携仓储货架、实验室辅助设备、商用展示架这类需要短距离移位的设备上应用极广，很多做小型非标设备的结构工程师在选型时，都会优先考虑这类小尺寸万向脚轮，它不会过度抬升设备整体高度，同时能满足小空间内的转向移位需求。从结构设计来看，这款脚轮采用方形法兰安装座，四个安装孔呈对称分布在法兰盘四角，安装时可以直接通过螺栓将法兰座固定在设备底部的安装面上，相比螺杆插入式的安装结构，方形法兰的固定接触面积更大，受力更均匀，在设备频繁移动转向时，安装位不容易出现松动变形，能承受更稳定的垂直载荷。法兰座和滚轮支架之间采用回转铆接结构，

　　内置的滚动轴承组件可以保证支架360度水平回转时的顺畅度，不会出现转向卡滞的问题，在推动设备转向时，支架可以顺着推力方向自动调整滚轮朝向，不需要额外施加转向力，哪怕是在狭窄的通道内调整设备位置，也能轻松完成转向操作。滚轮部分采用单轮结构，轮体宽度和直径匹配一英寸的规格设计，轮面弧度经过优化，和地面接触时的接触面积控制在合理范围，既不会因为接触面积过大导致推动阻力过高，也不会因为接触面积过小造成轮面压强过大，在平整的环氧地坪、瓷砖地面、木质地板上滚动时，不会留下明显的压痕，滚动过程中的噪音也控制在较低水平，适合对环境噪音有要求的室内场景使用。支架部分采用弯折成型的金属结构，两侧的支架臂将滚轮的转轴夹持固定，

　　转轴和滚轮之间同样设置了转动轴承，滚轮绕自身转轴转动时的阻力很小，空载状态下轻轻推动设备就能滑行较长距离。从安装边界来看，这款脚轮的法兰座安装孔位间距遵循轻型脚轮的通用安装尺寸，安装时不需要在设备底部额外加工特殊的安装位，只要按照孔位尺寸预留对应的螺栓过孔即可，脚轮整体的垂直安装高度较低，安装后设备底部和地面之间的预留间隙刚好满足日常清洁需求，不会因为间隙过大导致设备重心过高，也不会因为间隙过小造成地面凸起剐蹭设备底部。在实际选型应用中，这类小尺寸万向脚轮通常会和同规格的定向脚轮搭配使用，一般在设备的两个对角位置安装万向轮，另外两个位置安装定向轮，既可以保证设备直线推行时的方向稳定性，也能满足转向时的灵活度要求。

　　设计这款脚轮的三维结构时，需要重点关注几个配合位置的尺寸公差：首先是法兰座和回转支架之间的铆接配合间隙，间隙过大会导致支架回转时出现晃动，设备移动过程中会产生额外的震动，间隙过小则会导致转向阻力变大，转向不顺畅；其次是滚轮和支架臂之间的间隙，要保证滚轮转动时不会和支架臂发生摩擦剐蹭，同时也要控制轴向窜动量，避免滚轮在滚动时出现偏摆；另外安装孔的位置度公差也要严格控制，保证四个安装孔和设备底部的安装位能够精准对齐，不会出现安装孔错位导致无法装配的问题。从受力角度分析，这款脚轮的垂直载荷主要通过法兰座传递到回转支架，再通过滚轮转轴传递到轮体，最终分散到轮面和地面的接触区域，结构上没有多余的受力薄弱点，支架的弯折位置做了圆弧过渡处理，避免应力集中导致支架在承受冲击载荷时出现开裂问题。日常使用中，这类脚轮不需要额外的复杂维护，只要定期清理缠绕在轮轴位置的毛发、碎屑，就能保证滚轮转动的顺畅度，适合在室内干燥平整的环境下长期使用，不适合在有尖锐凸起、大量积水或者腐蚀性介质的环境中使用，避免轮面被划伤或者金属部件出现锈蚀影响转动性能。
