拓扑优化轻量化金属开瓶器结构设计

　　这款开瓶器的结构设计完全围绕手动启瓶的实际受力工况展开，在日常餐饮、户外露营、商用吧台等场景中，这类手动工具需要兼顾握持手感、启瓶力矩传递效率与长期使用的结构强度，传统一体铸造成型的开瓶器往往为了保证强度预留过多冗余材料，不仅整体重量偏大，长时间握持使用容易产生手部疲劳，多余的材料也会提升小批量定制生产的成本。设计过程中首先对启瓶动作的受力路径进行拆解：当开瓶器卡口卡入瓶盖下缘时，支点位于卡口上端与瓶盖顶面的接触位置，动力输入点在手柄末端的握持区域，阻力点则分布在卡口下缘与瓶盖卷边的接触面上，整个受力过程中，结构内部的主应力流会从卡口受力区域沿着手柄向握持端传递，传统等截面实心手柄的设计中，大量处于低应力区的材料并没有承担有效载荷，

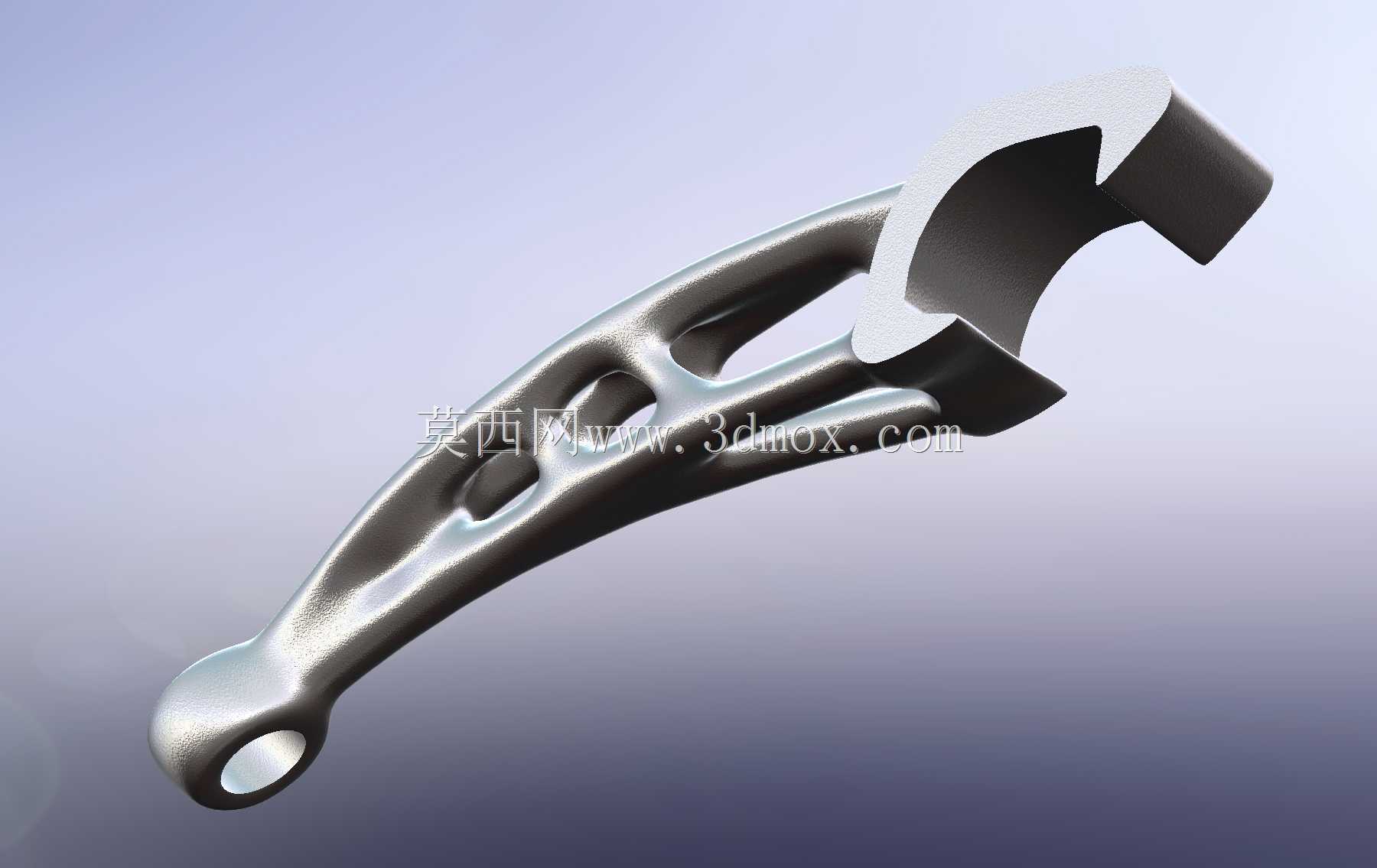

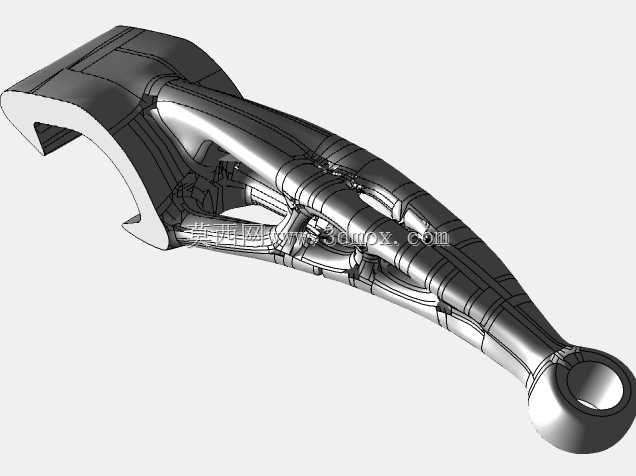

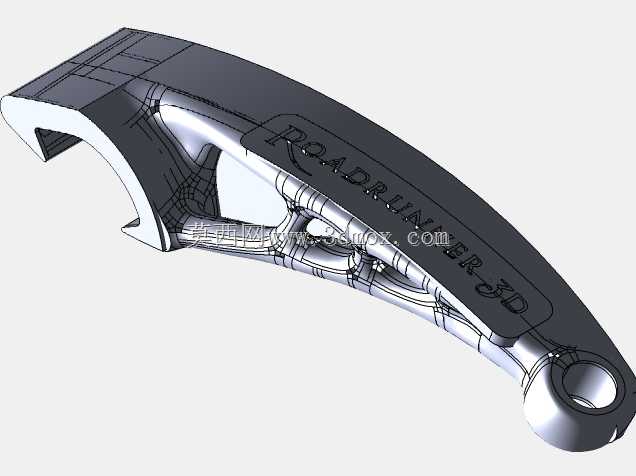

　　这也为拓扑优化留出了足够的减重空间。在确定受力边界后，设计阶段首先锁定了316L不锈钢作为成型材料，这种材料的耐腐蚀性能够适配吧台潮湿环境、户外携带时的汗液接触等使用场景，足够的强度储备也能避免启瓶时出现结构变形或断裂问题。拓扑优化过程中，以启瓶时的极限载荷作为输入约束，以结构最小柔顺性为优化目标，在保证手柄握持区域不出现硌手棱角、卡口接触区域应力低于材料屈服强度的前提下，逐步剔除低应力区的非必要材料，最终形成了带连续镂空孔洞的流线型手柄结构，这种结构并非单纯为了视觉上的轻量化设计，每一处镂空的边界都沿着主应力流的走向分布，既不会打断力的传递路径，也能在保证整体刚度的前提下将材料利用率提升到最高。从安装与使用的边界尺寸来看，

　　整体手柄长度控制在单手握持的舒适区间内，末端的挂孔尺寸适配常规钥匙环、挂扣的穿入需求，方便日常随身携带；卡口位置的尺寸完全适配标准啤酒瓶、汽水瓶的金属瓶盖卷边尺寸，卡口内侧的倒角设计能够在卡入瓶盖时自动导向，不需要刻意对准就能顺利卡入到位，启瓶时的转动角度控制在合理范围内，只需要施加较小的握力就能顺利撬起瓶盖，不会出现滑脱或者卡滞的问题。手柄表面的曲面过渡全部做了圆角处理，没有尖锐的棱角，即使是手掌出汗的状态下握持，镂空区域的边缘也不会划伤手部，金属表面的哑光处理也能减少使用过程中的指纹残留与划痕显现。相比传统实心结构的开瓶器，经过拓扑优化的结构在相同载荷下的变形量控制在同等水平，整体重量降低了近四成，

　　对于3D打印的小批量生产场景来说，更少的材料消耗也能缩短单件打印的成型时间，降低定制化生产的成本。在结构验证阶段，针对卡口位置的应力集中区域做了局部加厚处理，避免反复启瓶过程中出现卡口磨损或者卷边的问题，手柄上的镂空结构同时也能起到防滑的作用，当手部沾有酒水或者汗液时，手指可以嵌入镂空区域获得更大的握持摩擦力，相比光滑表面的实心手柄，防滑表现有明显提升。整个结构没有多余的装饰性设计，所有的几何特征都服务于受力传递与使用体验，没有为了造型刻意增加无意义的结构凸起或者凹槽，日常使用后可以直接放入洗碗机清洗，镂空区域不会残留积水或者污渍，维护清理十分方便。对于结构设计从业者来说，这个案例也展示了拓扑优化技术在小型手动工具上的应用思路，并非只有大型承重结构需要做材料的合理分布，小型日常工具通过受力路径优化，同样能在保证使用性能的前提下实现轻量化与使用体验的双重提升，优化后的结构也完全适配金属3D打印的成型工艺，不需要额外添加支撑结构就能完成打印，成型后只需要简单的表面抛光处理就能投入使用，不需要后续的机加工工序，进一步压缩了生产流程。
