单门小型低温冷藏存储设备结构设计

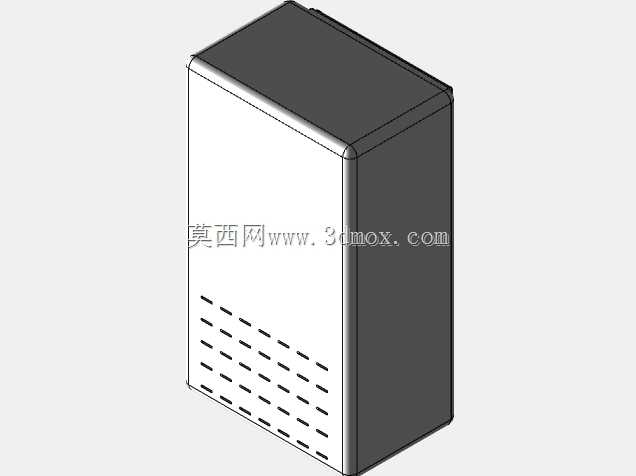

　　这款单门小型冷藏存储设备的三维结构，在做方案阶段首先要匹配的是小空间场景的使用需求，比如实验室样品暂存、办公区域饮品存放、小型商铺食材保鲜这类场景，不需要大容量的储物空间，反而对占地尺寸、开合便利性有比较高的要求。从结构设计的逻辑来看，整体采用方正的一体式箱体造型，外壳做了大圆角过渡处理，一方面是避免尖锐边角在使用过程中造成磕碰，另一方面圆角结构在钣金折弯加工时更容易控制形变，减少拼接焊缝的处理难度，外表面采用哑光金属质感的面处理，不容易残留指纹和污渍，日常清洁维护的成本更低。

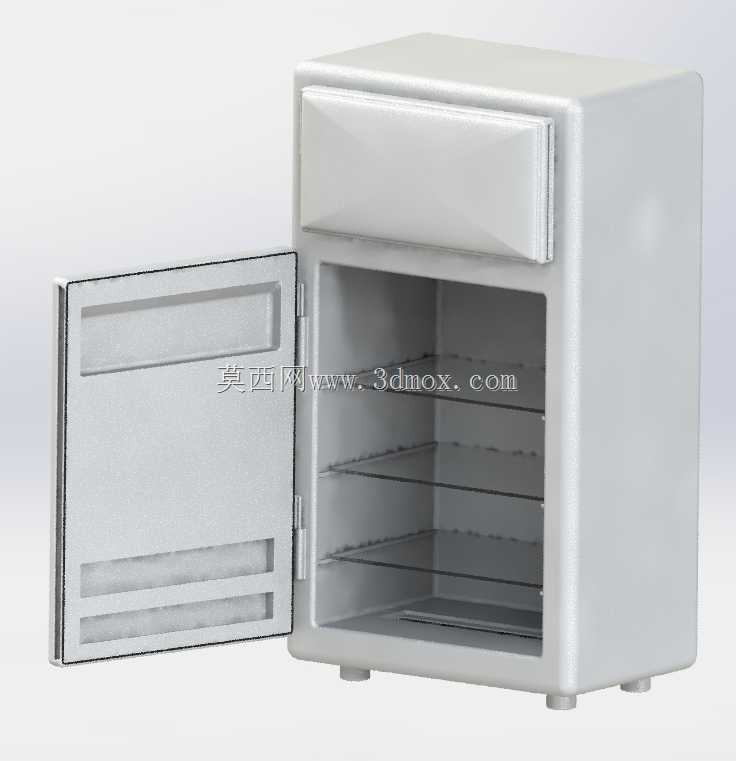

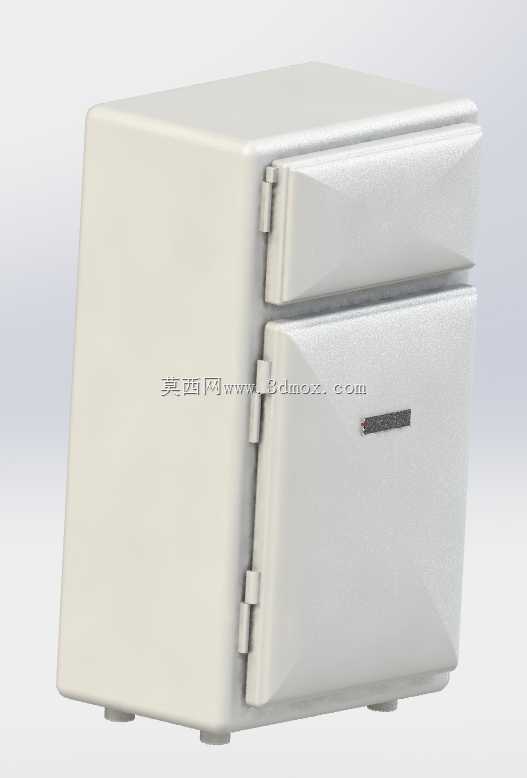

　　门体采用侧开式铰链结构，铰链布置在箱体左侧边缘，开合角度可以做到接近180度，不会因为开门角度过小影响内部搁架的物品取放，门体边缘做了内嵌式的密封胶条安装槽，胶条采用磁吸式结构，关门时可以自动吸附贴合，保证箱体内部的冷量不会从门缝处泄漏，门体上没有设计突出的外拉手，而是采用隐藏式的内凹抠手结构，既不会额外占用外部空间，也能避免外凸拉手在搬运或者日常走动时发生勾挂。

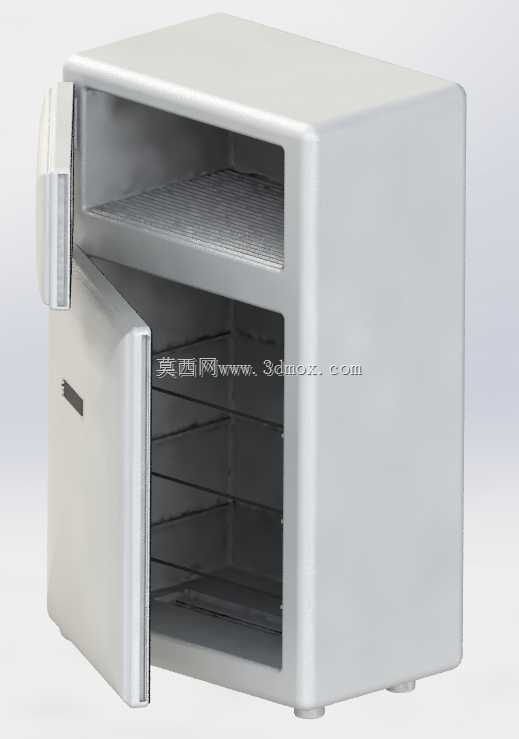

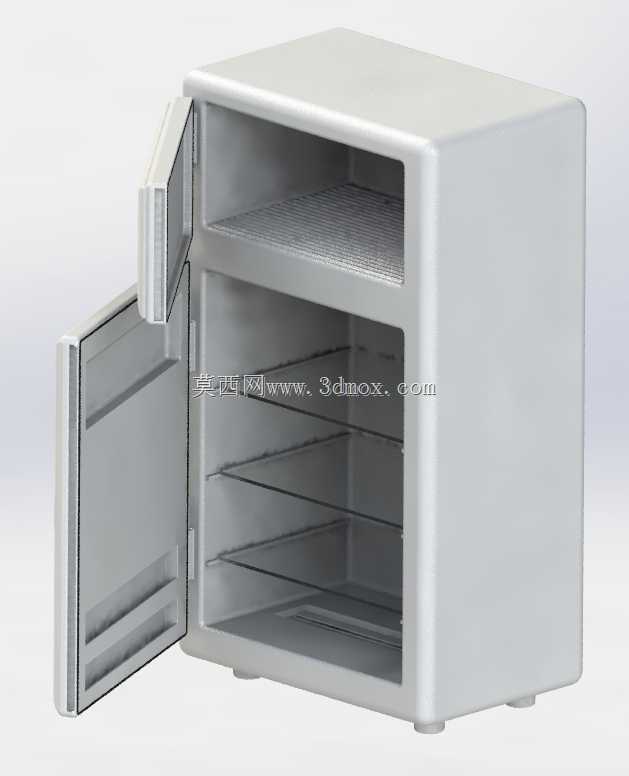

　　内部储物空间做了分层设计，上层是一个开放式的浅格区域，高度较低，适合存放高度较小的罐装饮品、小包装样品这类物品，不需要弯腰就可以直接取放，使用频率高的物品放在这个区域可以减少开门的时间，降低冷量损耗。下层是高度更高的主储物腔，内部布置了多层可抽拉的搁架，搁架采用网格状的镂空结构，一方面可以减轻搁架自身的重量，抽拉的时候更省力，另一方面镂空结构不会阻挡内部冷气流的循环，保证腔体内各个位置的温度均匀，不会出现局部温度偏高导致存储物品变质的问题，搁架的支撑边采用冲压一体成型的凸筋结构，不需要额外安装支撑配件，减少装配零件数量的同时，也能避免支撑件脱落导致搁架坠落的问题。

　　从安装边界的尺寸来看，整体的宽度、深度、高度比例控制在适合桌面放置或者角落嵌入的范围，底部设计了四个可调式的支撑脚，可以根据放置地面的平整度调整高度，保证箱体处于水平状态，避免因为放置倾斜导致门体密封不严、内部冷凝水排放不畅的问题，支撑脚采用防滑橡胶材质，和放置台面之间的摩擦力足够，不会因为开关门的作用力导致箱体移位。箱体背部预留了制冷组件的安装空间，做了内凹的走线槽设计，电源线可以顺着线槽布置，不会因为背部贴墙放置挤压电源线造成安全隐患，冷凝水的排放管路也沿着背部的内壁布置，直接通向底部的接水盘，利用压缩机工作时产生的热量自然蒸发接水盘内的冷凝水，不需要人工定期倒水。

　　在做三维建模的时候，各个钣金件的折弯系数都按照常用的冷轧钢板参数设置，拼接处的止口结构做了错位设计，装配时可以直接定位，不需要额外做治具固定，能有效提升生产装配的效率。门体和箱体之间的间隙控制在均匀的1.5毫米，既不会因为间隙过小导致开关门时发生摩擦，也不会因为间隙过大影响整体的外观质感，同时给密封胶条预留了足够的压缩量，保证密封性能。内部的搁架和腔体内壁之间预留了10毫米左右的间隙，方便搁架的抽拉调整，也不会因为零件的加工公差导致搁架卡滞无法安装。这款结构没有多余的装饰性零件，所有的造型设计都围绕实际使用功能展开，在满足冷藏存储基本功能的前提下，尽可能简化结构，降低生产加工的难度，同时兼顾日常使用的便利性和维护成本，适合小批量生产或者作为定制化小型冷藏设备的基础结构方案使用，后续如果需要调整内部储物空间的划分，只需要更改搁架的支撑凸筋位置，不需要改动整体的箱体外壳结构，具备一定的结构拓展性。
