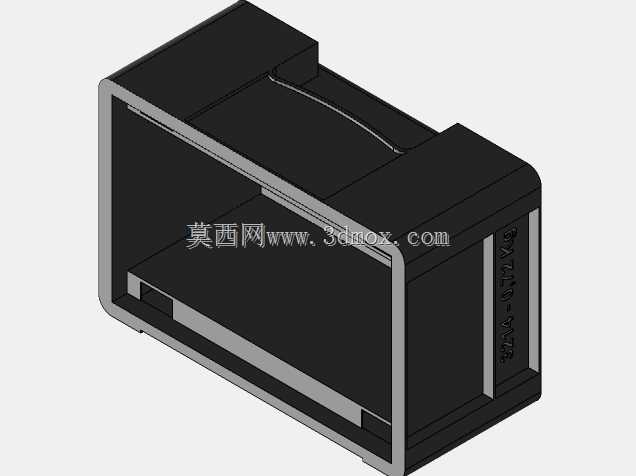

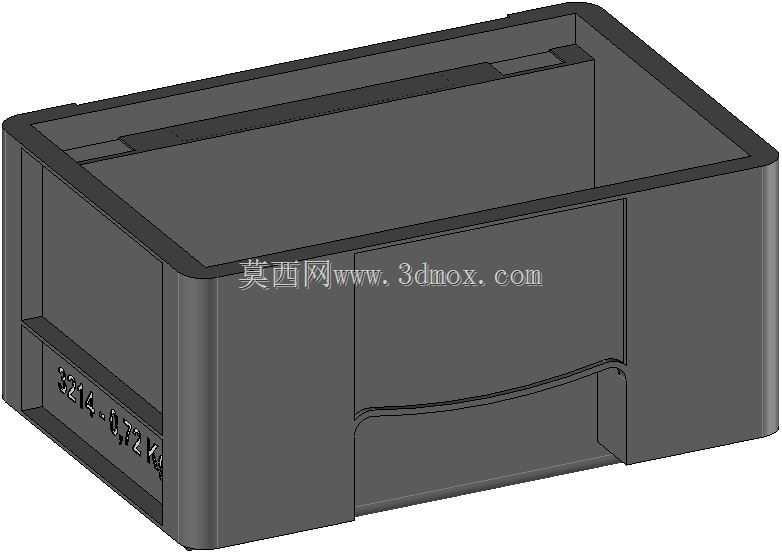

KLT3214塑料周转箱结构三维设计

　　这款塑料周转箱的结构设计，核心围绕厂内物流周转、线边物料存放的实际工况展开，在做三维建模阶段，首先要考虑的就是日常使用中频繁的叉车搬运、人工堆叠、磕碰剐蹭场景，所以在箱体的边角位置做了加厚的圆弧过渡处理，避免直角位置在撞击时出现应力集中开裂的问题，同时侧边的加强筋布局没有采用通体满布的方案，而是沿着箱体受力的垂直方向做了分段式的筋条设计，既保证了箱体满载时的侧壁抗变形能力，也能控制注塑成型时的缩痕问题，减少后期生产的外观缺陷。从安装和使用边界来看，这款箱体的外部轮廓尺寸适配标准欧标物流托盘的堆码要求，底部的定位凸台和顶部的凹槽做了对应匹配，多层堆叠时可以直接嵌入定位，不需要额外的捆扎就能保证堆垛的稳定性，

　　堆高达到四层时侧壁的变形量控制在2mm以内，不会出现箱体倾斜垮塌的情况。箱体正面预留的标识区域做了内凹设计，粘贴物料标签或者激光打标时不会因为搬运摩擦导致标识磨损，侧边的把手位置做了内藏式的抠手结构，不会突出箱体外部，在自动化立体库存取时不会因为突出结构卡滞货架导轨，同时抠手的边缘做了圆弧倒角，人工搬运时不会割手，长时间搬抬也不会有明显的硌手感。在设计思路上，这款箱体没有做多余的装饰结构，所有的造型特征都是服务于功能需求：箱体内部的圆角过渡方便清洁，不会积存物料碎屑，倾倒物料时也不会有残留死角；侧壁的厚度从顶部到底部做了渐变处理，底部因为要承受整箱物料的重量，壁厚比顶部厚1.2mm，既保证了承重强度，也能减少原材料的用量，

　　控制单件的生产成本。实际应用场景覆盖了汽车零部件厂的线边物料配送、电子厂的元器件周转、仓储环节的货物规整存放，甚至可以作为车间内部的工具收纳箱使用，因为整体是密闭式的壳体结构，存放小件零件时不会出现漏料的情况，表面的光滑平面也方便日常擦拭清洁，适配车间的5S管理要求。建模过程中特意验证了箱体的拔模角度，所有侧壁的拔模斜度控制在1.5度，既方便注塑生产时的脱模，也不会因为拔模角度过大导致上下尺寸偏差过多，影响堆叠时的配合精度；箱体底部的防滑纹理做了细格纹设计，放在输送线上运行时不会出现打滑偏移的问题，和自动化输送线的摩擦力适配常规的线体运行速度，不需要额外增加防滑垫就可以满足输送要求。另外在箱体的长边侧面做了嵌入式的标签卡槽，

　　不需要额外粘贴标签，直接插入纸质标识卡就可以更换物料信息，重复使用时不需要清理残胶，提升了周转的复用效率，卡槽的位置距离箱体底部有120mm的高度，堆叠时不会被上层箱体挡住，站在通道侧面就可以清晰看到箱内的物料标识，不需要搬下箱体查看信息，减少了仓储管理的无效动作。
