三星Galaxy SmartTag智能防丢定位器结构设计

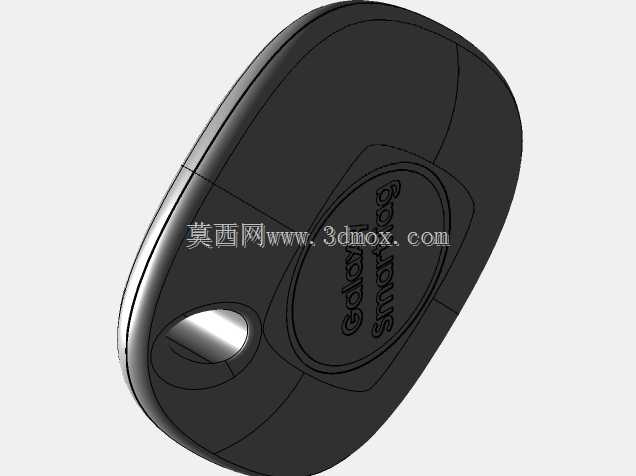

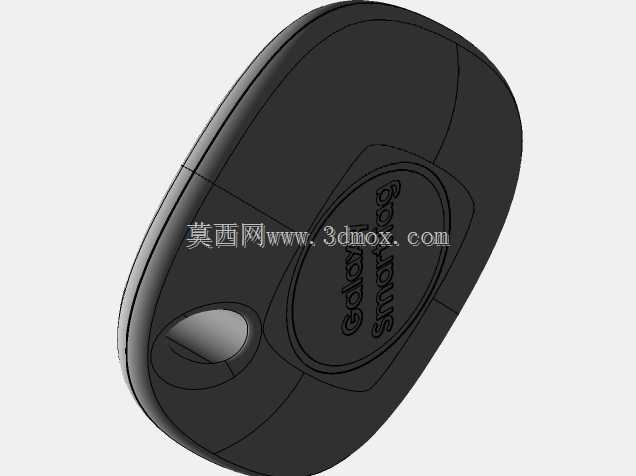

　　日常做消费电子结构设计的过程中，这类随身定位追踪件的结构方案其实有不少值得拆解的细节，先从实际落地的使用场景说起，这类定位标签主要面向随身物品防丢需求，用户会将其挂在钥匙串、背包拉链、行李箱提手甚至宠物项圈上，通过蓝牙连接移动端设备实现近距离定位、遗落提醒、远距离查找触发响铃的功能，因为使用场景覆盖日常通勤、差旅出行、户外随身等多种复杂环境，结构设计上的约束条件其实比看起来要多。首先看外形的设计思路，整体采用圆润的鹅卵石式椭球曲面造型，没有尖锐棱角，一方面是放在口袋、包内的时候不会剐蹭其他随身物品，另一方面曲面过渡的结构在受到挤压、跌落冲击的时候，能更好地分散应力，避免外壳开裂。整个壳体采用上下扣合的装配结构，

　　分型线沿着壳体侧面的最大轮廓线布置，既保证了外观面的完整性，也能在装配的时候让上下壳的定位更精准，配合卡扣结构就能实现无外露螺丝的装配，外观整体性更强。壳体表面的标识区域采用下沉式的凹刻设计，不需要额外粘贴铭牌，避免了长期使用过程中标识磨损脱落的问题，凹刻区域的深度控制在0.2mm左右，既保证标识的辨识度，又不会因为凹槽过深积累灰尘、影响握持手感。侧面的挂孔区域做了局部加厚处理，因为挂孔是整个产品受力最集中的位置，当用户将其挂在钥匙环上，日常晃动、拉扯的载荷都会集中在挂孔周边，局部加厚的结构搭配圆角过渡，能有效降低应力集中系数，避免挂孔处出现断裂失效的问题，挂孔的内径尺寸适配常规的钥匙环、挂绳直径，

　　不需要额外搭配转接配件就能直接使用，降低用户的使用门槛。再看内部的结构布局逻辑，因为整体体积非常小巧，内部需要集成蓝牙通讯模组、纽扣电池、蜂鸣器、触发按键这些核心部件，壳体内部的筋位设计需要同时满足几个要求：一是给各个元器件做精准的定位限位，避免产品跌落、晃动的时候元器件出现移位，导致电路接触不良；二是筋位的高度要刚好顶住PCB板和电池，在不额外增加固定胶的情况下实现元器件的稳固装配，同时预留出蜂鸣器的出声通道，保证触发响铃的时候声音能够顺利传出，不会因为壳体密封导致铃声音量衰减过多；三是筋位的布置要避开天线的净空区域，避免塑料筋位或者内部金属件遮挡蓝牙信号，影响定位连接的稳定性。按键区域采用一体化的软胶按键设计，

　　和壳体之间的配合间隙控制在0.1mm以内，既保证按键按压的手感清晰，行程控制在0.3-0.5mm之间，又能实现基础的生活防水能力，应对日常使用中遇到的泼溅、雨天淋湿的场景，不会因为进水导致内部电路短路。整个产品的外形尺寸控制得非常紧凑，整体厚度不到10mm，最长轴尺寸也不到40mm，重量控制在10g出头，挂在随身物品上几乎不会带来额外的负重感，安装边界上不需要考虑复杂的安装固定结构，只需要通过挂孔配合挂绳、钥匙环就能完成固定，适配绝大多数需要防丢追踪的随身物品挂载需求。从结构设计的合理性来看，这个产品的方案平衡了外观质感、结构强度、装配难度和使用可靠性几个核心维度，没有为了追求极致的小巧牺牲结构强度，也没有为了结构可靠性过度增加产品体积和重量，对于做小型消费电子结构设计的从业者来说，这类产品的筋位布置、壁厚控制、应力分散设计都有不错的参考价值，尤其是挂孔处的加强结构、曲面壳体的扣合定位方式，都可以迁移到其他小型随身智能硬件的结构设计中。在实际建模过程中，这类曲面造型需要注意曲面的连续性，保证整个外表面的G2连续，避免出现曲面棱线，影响握持手感和外观质感，上下壳的配合止口设计要预留足够的公差余量，适配注塑生产过程中的收缩率偏差，保证批量生产的时候上下壳装配不会出现错位、缝隙不均的问题。
