便携式黑板数据读写终端结构设计方案

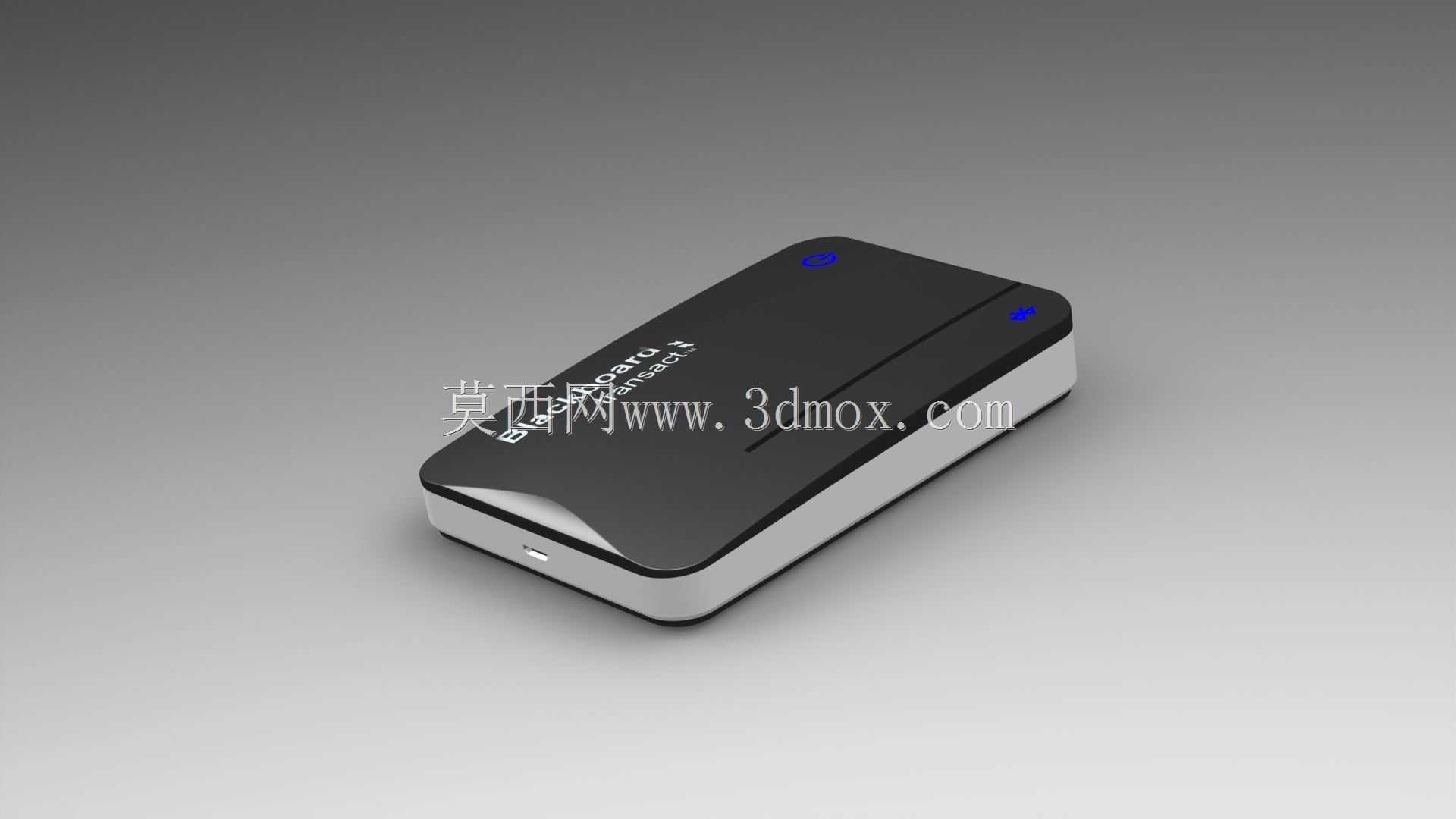

　　这款便携式黑板数据读写终端，主要面向校园教学场景下的教学数据交互需求，适配日常课堂作业收集、学情数据批量传输、教学终端固件升级等实际使用场景，可配合教室端的教学管理系统完成非接触式的数据读写操作，无需复杂布线即可在教室内任意位置完成数据对接，解决了传统固定读写设备部署位置受限、无法灵活移动适配不同教学环节的痛点。从结构设计层面来看，整机采用上下扣合的壳体结构，上壳为哑光耐磨的硬质塑料材质，表面做细微晒纹处理，既可以避免日常使用中指纹残留影响外观，也能减少手持滑动的概率，下壳采用浅灰色耐冲击材质，边缘做R3.5的圆角过渡，没有尖锐棱角，避免日常搬运、手持过程中磕碰划伤。整机厚度控制在18mm，长宽尺寸为110mm*75mm，

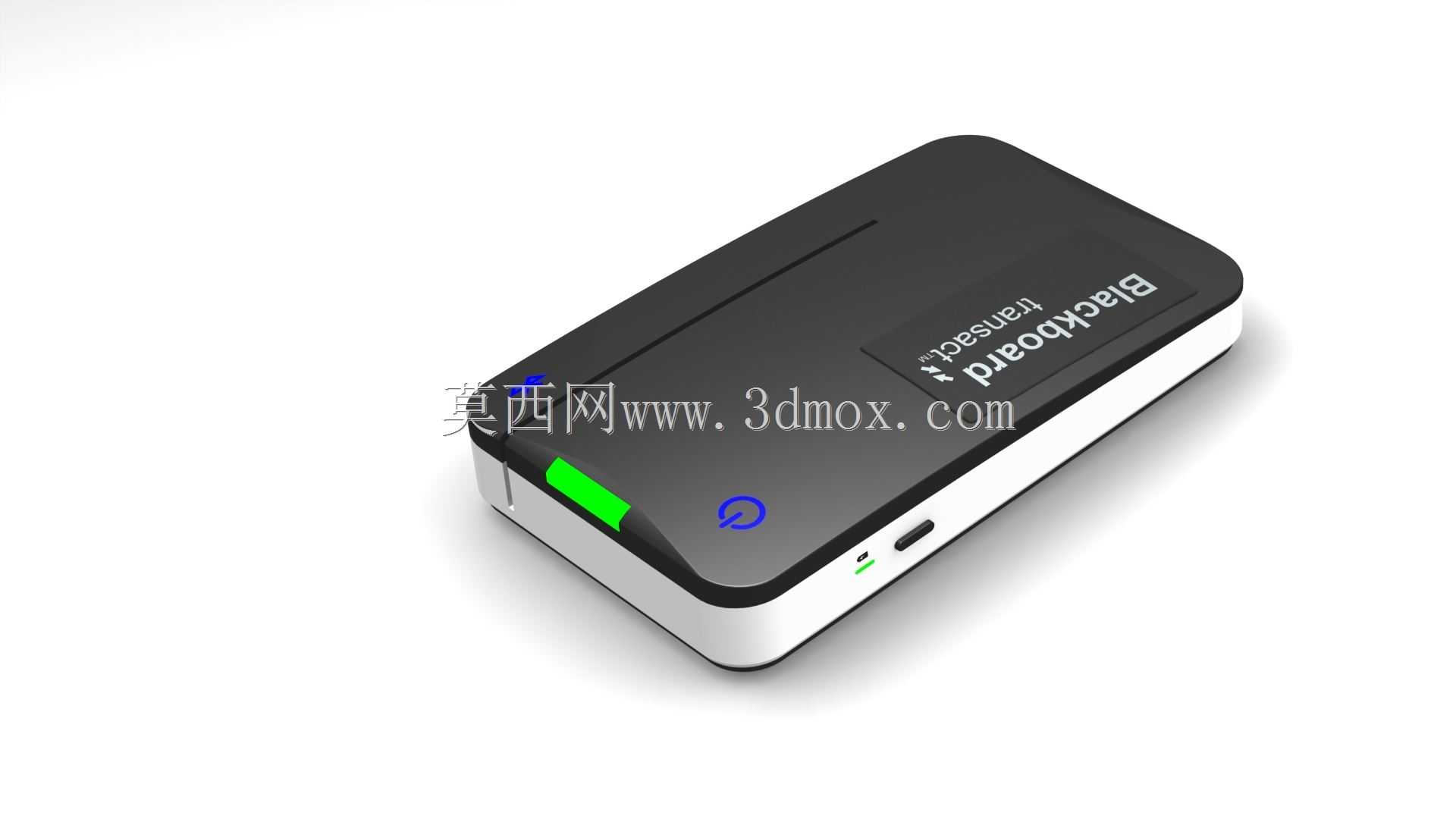

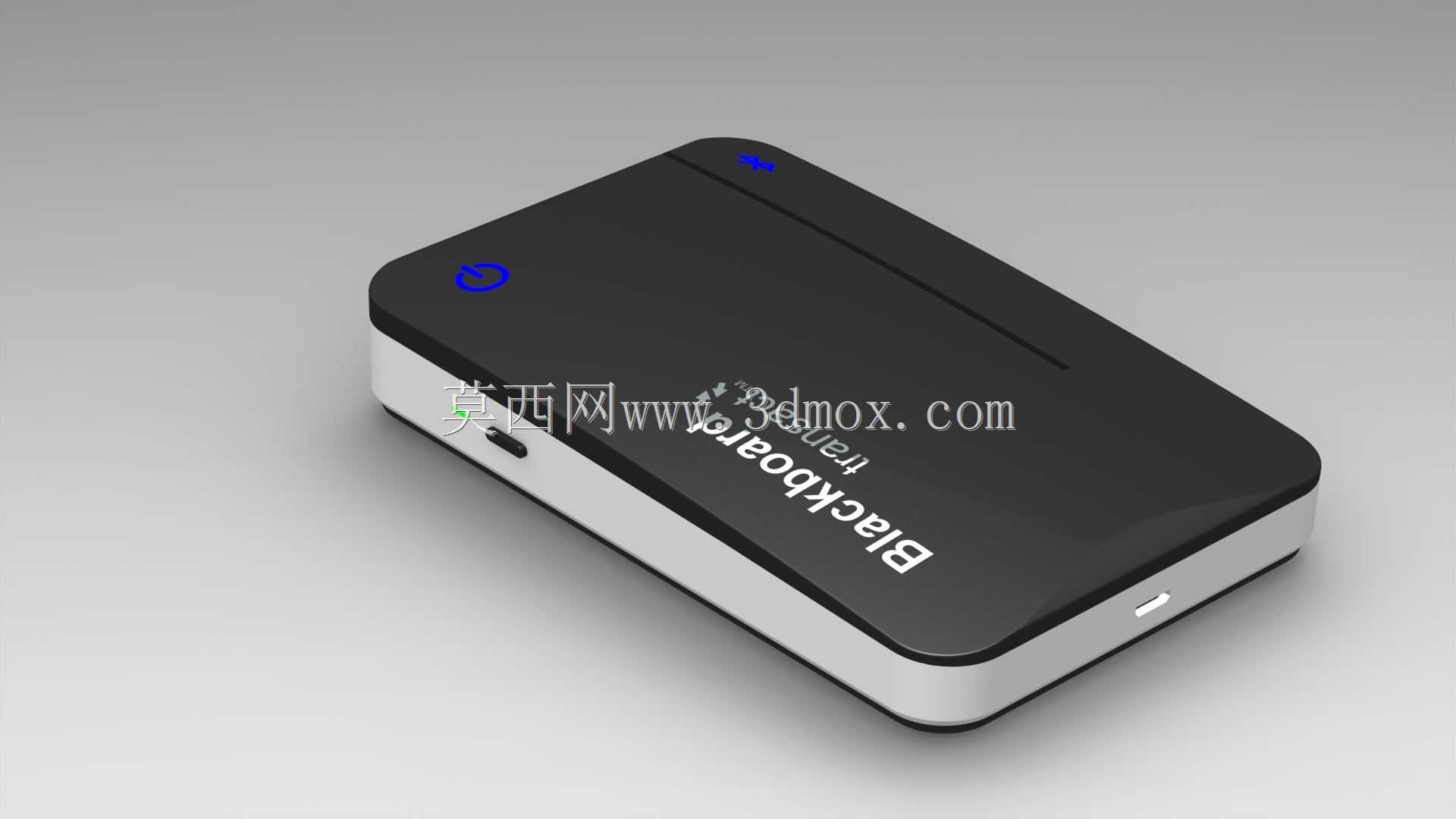

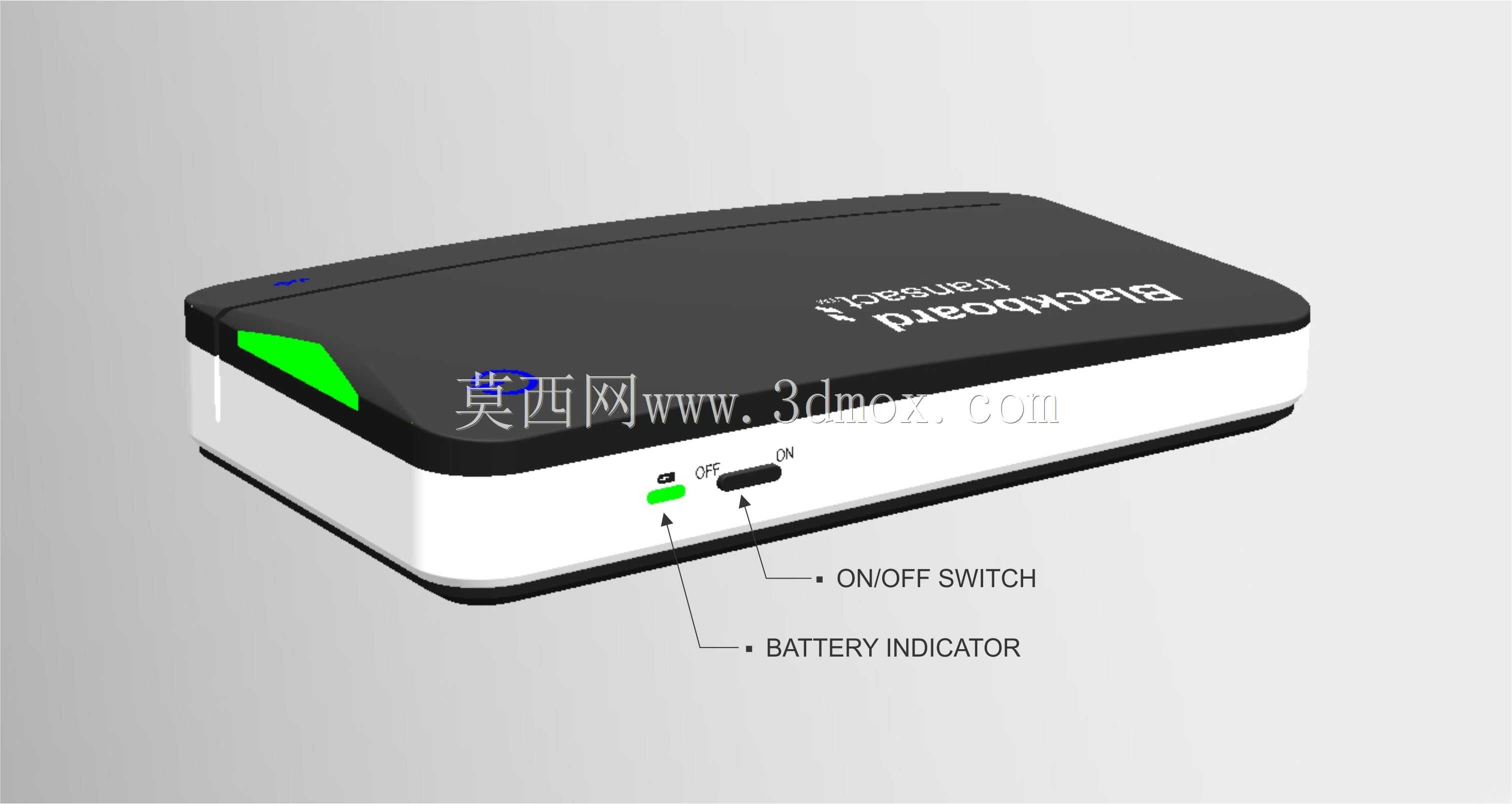

　　刚好可以单手握持，放置在讲台桌面时也不会占用过多空间，底部设置有四个高度1.2mm的橡胶防滑垫，放置在光滑桌面时不会出现滑动移位，同时可以垫高壳体底部，避免桌面残留的水渍直接接触壳体接缝。接口布局上，侧边设置有标准Micro USB供电与数据传输二合一接口，接口位置距离壳体边缘6mm，接口周围做0.8mm的凸台加强结构，避免频繁插拔数据线时导致接口座松脱，壳体侧面还预留有状态指示灯的透光孔，分别对应电源状态、数据读写状态，指示灯采用内磨砂透光结构，光线柔和不刺眼，不会在课堂环境中产生多余的光干扰。设计阶段充分考虑了量产可行性，上下壳的扣合结构采用均匀分布的卡扣配合，卡扣间距控制在15mm以内，保证壳体扣合后缝隙均匀，

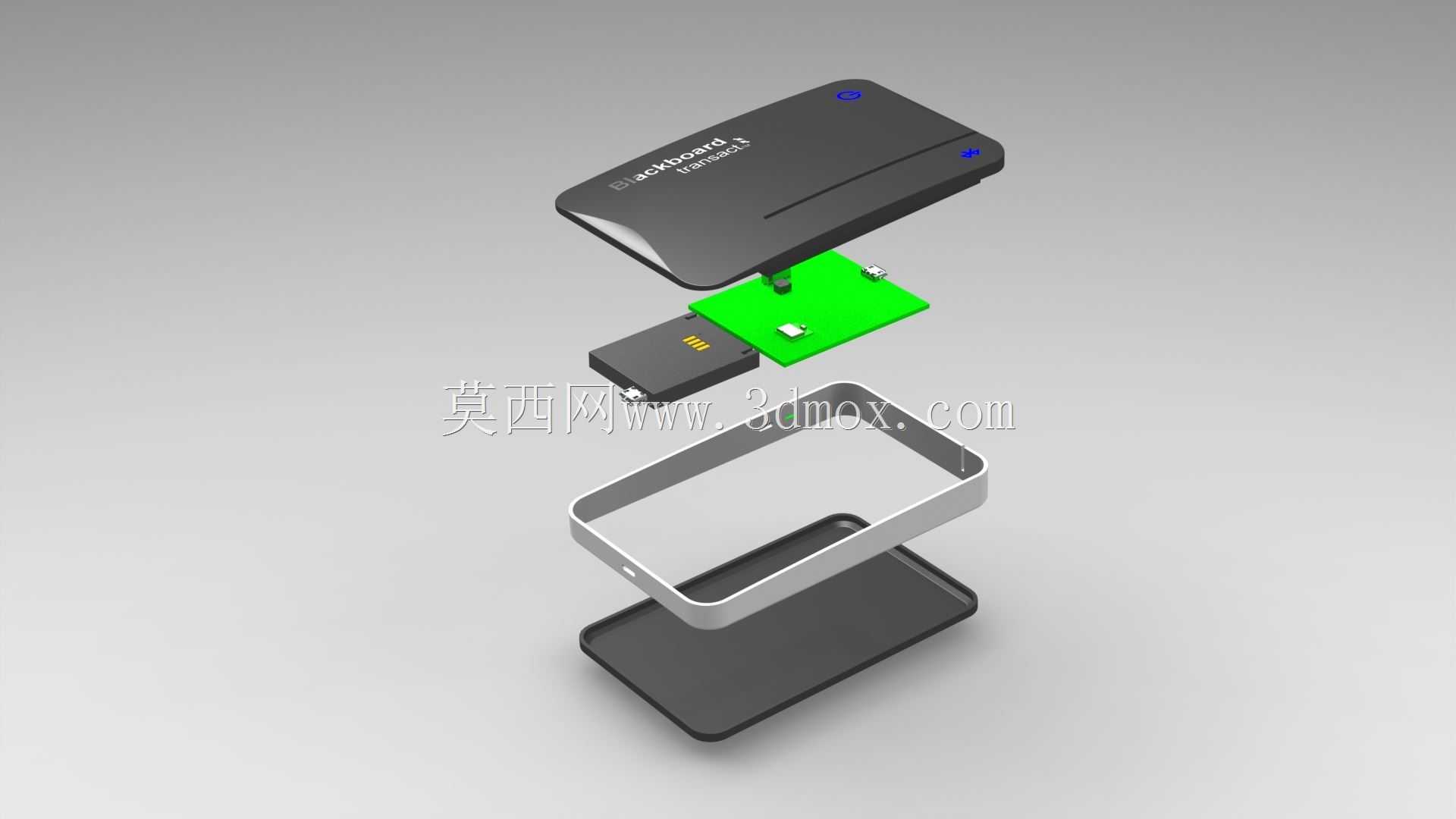

　　最大缝隙不超过0.2mm，同时壳体所有结构的拔模斜度统一设置为1.5度，筋位厚度控制在壳体壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲等缺陷，既可以采用3D打印制作手板验证结构装配，也可以直接开模进行注塑批量生产，不需要额外做结构调整。内部空间预留了足够的电路板安装位，电路板固定柱高度统一，柱位根部做R1的圆角加强，避免螺丝锁附时出现柱位断裂的问题，电池仓位置预留有2mm的缓冲泡棉粘贴区域，可在装配时粘贴缓冲泡棉，避免设备跌落时电池出现移位。设备的功能触发按键设置在上壳表面，按键采用与壳体同材质的独立按键，按键行程设置为0.5mm，按压力度控制在1.8N，反馈清晰不会出现误触，按键周围预留0.15mm的装配间隙，

　　保证按键按压顺畅无卡滞。从安装边界来看，整机没有额外的外凸结构，所有接口、按键都不超出壳体最大轮廓，日常收纳时可以直接放入普通教具收纳盒，不需要预留额外的避让空间，壁挂使用时可配合通用的3M背胶或者简易挂架固定在教室墙面，挂架固定孔位距离壳体边缘20mm，承重能力可满足整机120g的重量要求，长期固定不会出现脱落。在实际使用过程中，设备可在0-40摄氏度的常规教室环境下稳定工作，壳体材质可耐受日常教学场景下的轻微磕碰，表面耐磨层可承受超过1000次的常规擦拭不会出现掉漆、露底的问题，接缝处的密封结构可阻挡日常使用中的粉笔灰进入设备内部，减少内部电路积灰导致的接触不良问题，延长设备的实际使用寿命。
