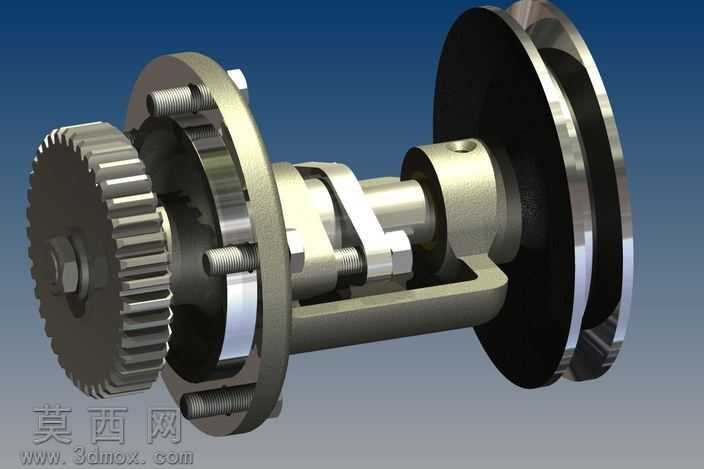

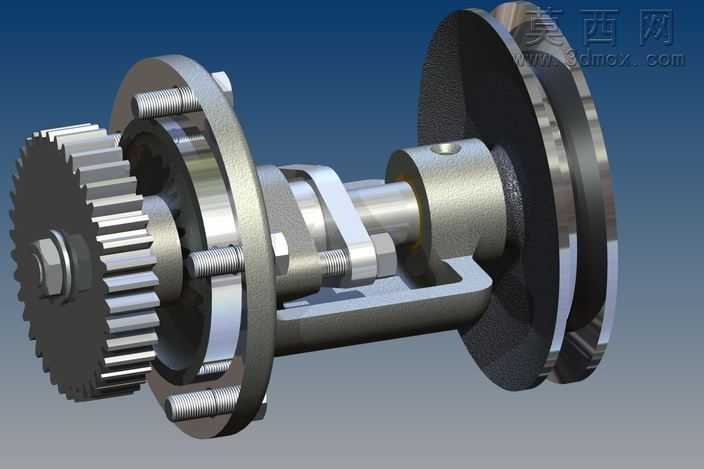

本作品为带轮齿轮组合式离合传动机构的三维建模成果,建模过程严格遵循机械设计的公差配合规范,先完成各基础零件的参数化建模,再按照装配约束关系完成整体组装。建模阶段首先对核心传动零件进行参数定义:左侧传动齿轮采用渐开线齿形参数化绘制,保证齿廓曲线符合啮合传动标准,齿顶圆、齿根圆、分度圆尺寸严格匹配传动比要求,齿轮轮毂处设计有六角锁紧结构,用于实现轴向定位;中间离合组件采用偏心滑套式结构,通过拨叉卡位实现动力的接合与断开,滑套与主轴之间采用间隙配合设计,保证离合动作的顺畅性,连接螺栓采用标准外六角紧固件建模,螺纹细节完整还原,法兰盘端面设计有均匀分布的螺栓孔,用于实现组件与外接设备的固定连接;右侧带轮采用V型带槽结构,带槽的角度、深度尺寸符合通用V带传动标准,带轮轮缘做了倒角处理,避免装配时刮伤传动带,轮辐部分采用轻量化镂空设计,在保证结构强度的前提下降低整体转动惯量。渲染阶段采用金属材质体系,对不同零件赋予差异化材质属性:齿轮、法兰、螺栓等钢制零件赋予磨砂合金钢材质,调整金属粗糙度参数模拟真实机加工表面的哑光质感,带轮的橡胶部分赋予深色丁腈橡胶材质,还原橡胶件的半哑光弹性质感,主轴、滑套等运动配合面赋予抛光金属材质,突出配合面的加工精度。场景布光采用三点布光法,主光源从侧上方45度照射,突出零件的轮廓层次,辅助光源补充暗部细节,避免出现死黑区域,背景采用深蓝色渐变背景,突出金属零件的质感对比。设计思路上,该机构整合了齿轮传动与带轮传动的优势,通过中间离合组件实现两种传动路径的动力切换,可适配不同转速、扭矩的输出需求,整体结构紧凑,轴向尺寸控制合理,各零件的拆装顺序符合机械装配工艺要求,无干涉装配问题,可直接用于传动原理演示、机构运动仿真以及相关设备的配套设计参考。
