r/c刀片握另一侧手柄结构三维设计

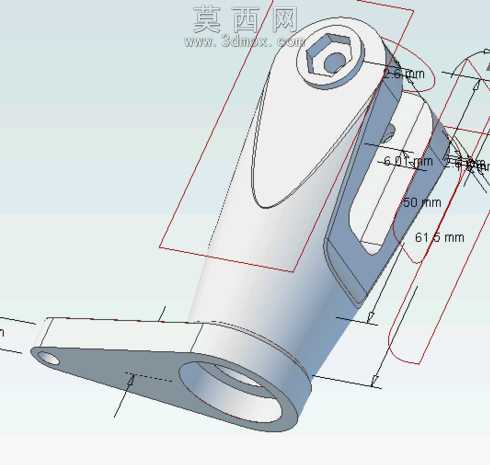

本作品为r/c刀片配套的另一侧握持手柄结构三维建模成果，建模过程依托三维参数化设计软件完成，全程采用自顶向下的设计思路，先梳理手柄与刀片的装配匹配关系，再逐步细化各部分结构特征。建模初期先绘制整体轮廓的草绘基准，以手柄的握持贴合曲面为核心，通过样条曲线勾勒符合人体工学的握持弧度，保证使用时的贴合度与操作舒适度，再通过拉伸、放样、曲面切除等特征命令构建主体基体。针对手柄上的螺母孔结构，建模时严格匹配对应螺母的安装尺寸公差，预留合理的装配间隙，孔位周边做了加厚补强处理，避免长期受力出现开裂变形问题，同时在手柄与刀片的衔接部位，设计了对应的定位卡槽结构，保证刀片安装后无晃动偏移，定位精度满足切削作业的使用要求。材质渲染阶段，手柄主体部分赋予哑光工程塑料材质，调整材质的粗糙度与反光参数，模拟玻纤增强尼龙的真实质感，金属嵌件与螺母孔部位赋予金属材质，添加细微的拉丝纹理与倒角高光，还原金属零件的加工质感；刀片衔接部位做了分色处理，清晰区分不同功能区域。结构设计上充分考虑实际使用的受力情况，握持区域做了防滑的内凹曲面处理，整体壁厚均匀过渡，避免出现壁厚突变导致的注塑成型缺陷，各棱边均做了圆角处理，去除锐边防止使用时划伤操作人员。尺寸标注阶段严格核对各装配尺寸，手柄总长度、握持段直径、螺母孔的中心距、安装孔的孔径与深度均匹配对应r/c刀片的装配要求，各配合面的公差设置符合通用机械零件的装配规范，既保证安装时的便捷性，又能保证装配后的连接强度，满足刀具使用过程中的受力需求，整体模型结构完整，特征清晰，可直接用于后续的工程图导出、装配验证以及3D打印手板制作。
