真空吸尘器离心式叶轮结构设计

　　家用及商用干式真空吸尘器的核心做功部件中，叶轮直接决定整机的负压生成能力与吸尘效率，该类部件长期处于高转速、含尘气流持续冲刷的工况下，原厂塑料件常因材料抗冲性能不足、长期受力疲劳出现叶片断裂、轮毂开裂的失效问题，直接导致设备吸力衰减、运行异响甚至整机报废。本次设计的叶轮针对真空吸尘器的实际运行工况做了针对性的结构优化，完全适配原有设备的安装接口，可直接替换失效的原厂部件，无需对主机结构做任何改造。

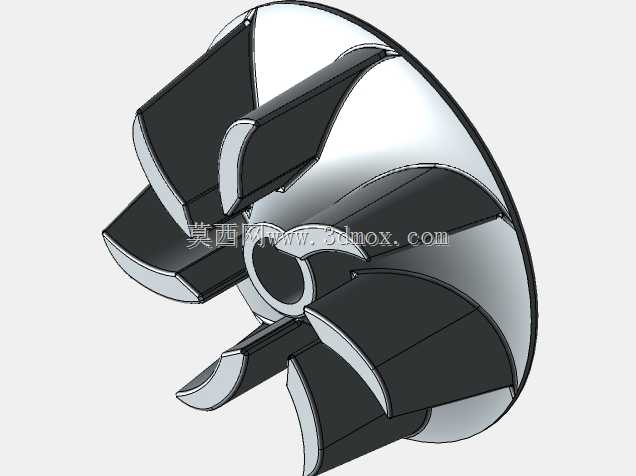

　　从功能实现逻辑来看，该叶轮属于后向式离心叶轮结构，当电机带动叶轮以每分钟上万转的转速高速旋转时，叶片间的空气受离心力作用被快速抛向叶轮外缘，经蜗壳导流后从设备出风口排出，此时叶轮中心区域形成持续负压，在吸尘口处形成足够的气流流速，裹挟地面的尘屑经吸尘管路进入尘仓完成吸尘作业。叶片的曲面弧度经过反复调校，在保证足够风压输出的前提下，尽可能降低气流在叶片表面的紊流损失，减少运行过程中的气动噪音，同时降低叶片迎风面的尘粒冲蚀速率，延长部件使用寿命。

　　设计过程中首先锁定了安装边界的核心尺寸：中心安装孔的孔径与配合公差完全匹配原机电机输出轴的尺寸，保证装配后无径向窜动，叶轮背部的定位止口高度与原机的压装定位结构完全适配，装配后叶轮端面与电机端盖的间隙控制在1.2mm-1.5mm区间，既避免运行过程中出现动静部件刮蹭，又尽可能减少间隙处的气流回流损失，保证负压生成效率。叶轮的整体外径与原机蜗壳的内圈流道尺寸匹配，叶片外缘与蜗壳内壁的单边间隙控制在0.8mm左右，间隙过大会导致气流回流降低效率，间隙过小则会因加工、装配误差导致运行时叶片擦碰蜗壳引发故障。

　　结构设计上针对原部件的失效点做了强化处理：叶片与轮毂、叶片与轮盖的连接位置均做了大圆角过渡，避免应力集中导致的根部断裂，叶片厚度从根部到外缘做了渐变减薄处理，在保证结构强度的前提下降低叶轮整体转动惯量，减少电机启动时的负载冲击，同时降低材料用量。轮毂部分的壁厚做了均匀化处理，避免壁厚不均导致的成型缩痕、内应力问题，不管是采用注塑成型还是FDM熔融沉积3D打印制作，都能获得稳定的成型精度与结构强度。叶片的数量经过流道截面计算确定，在保证流道过流面积足够的前提下，平衡单叶片受力与气动效率，避免叶片数量过多导致流道狭窄易被大颗粒尘屑堵塞，也避免叶片数量过少导致风压不足、运行振动偏大的问题。

　　实际应用场景中，该叶轮不仅适配常规家用立式、卧式真空吸尘器，也可适配同功率等级的商用桶式吸尘器、工业小型吸尘设备的风泵单元，只要安装接口尺寸、蜗壳流道尺寸匹配即可直接替换使用。针对自行制作的场景，采用PETG材料通过FDM3D打印制作时，打印层厚建议设置在0.2mm以内，打印方向沿叶轮轴向堆叠，叶片部分的填充率设置在60%以上，轮毂安装孔位置可适当提高填充率或做局部实心处理，保证与电机轴配合的强度，打印完成后需对叶片表面做简单打磨去除层纹，降低气流摩擦阻力与运行噪音。若采用注塑工艺批量生产，可选用ABS或添加玻纤增强的PP材料，进一步提升部件的抗冲性能与耐磨性能，满足长期高频使用的需求。

　　装配过程中需注意，叶轮压装到电机轴上时需保证端面与电机轴的垂直度，偏差过大会导致高速运行时出现动不平衡问题，引发整机振动、噪音过大，甚至加速电机轴承的磨损，压装到位后需用原机的锁紧螺母或轴用挡圈固定牢靠，避免高速旋转时叶轮脱出。日常使用过程中，若出现吸力下降、运行异响的情况，可拆开蜗壳检查叶轮是否存在叶片积尘、断裂、松动的问题，及时清理或更换部件即可恢复设备性能。
