家用手动柑橘榨汁器结构设计方案

　　这款手动柑橘榨汁构件的设计，最初是面向小型餐饮门店鲜榨果饮工位、家庭日常鲜榨果汁场景做的结构落地，核心是解决电动榨汁设备清洗繁琐、小批量榨汁能耗浪费的实际痛点，不需要外接电源，靠手动按压旋转就能完成柑橘类水果的榨汁作业，适配橙子、柠檬、西柚等常见芸香科柑橘属鲜果的加工需求。

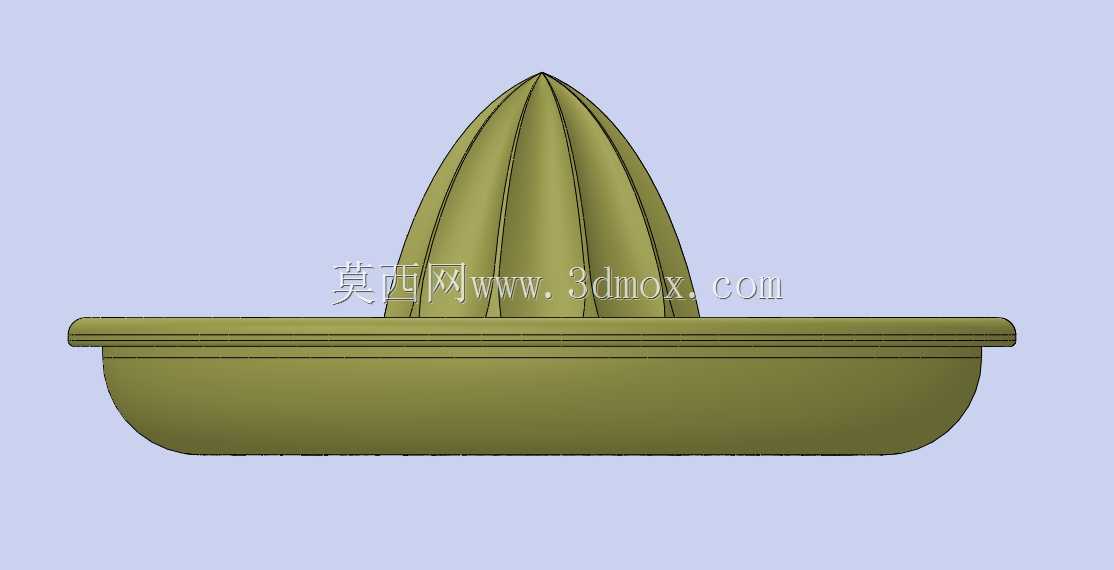

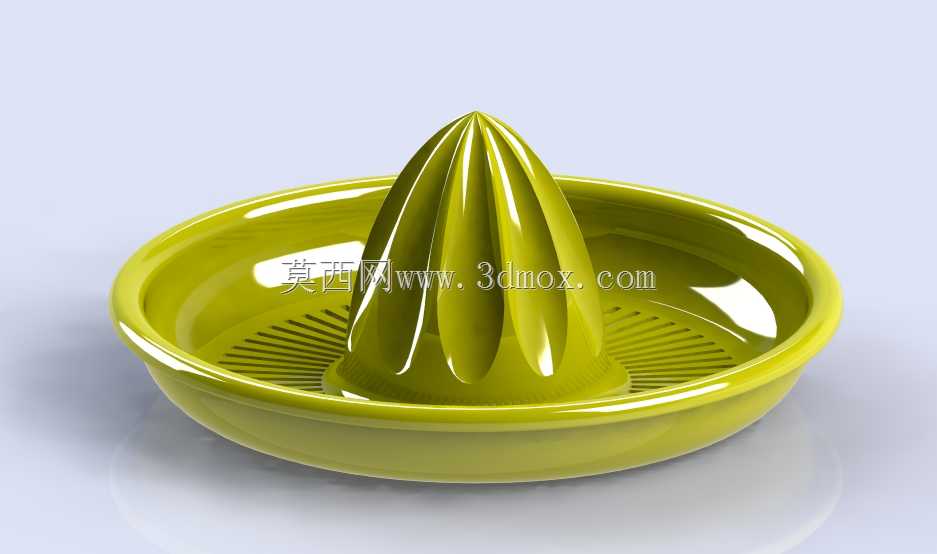

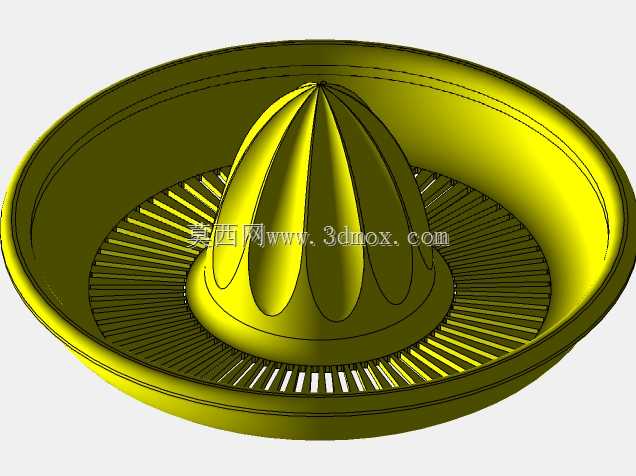

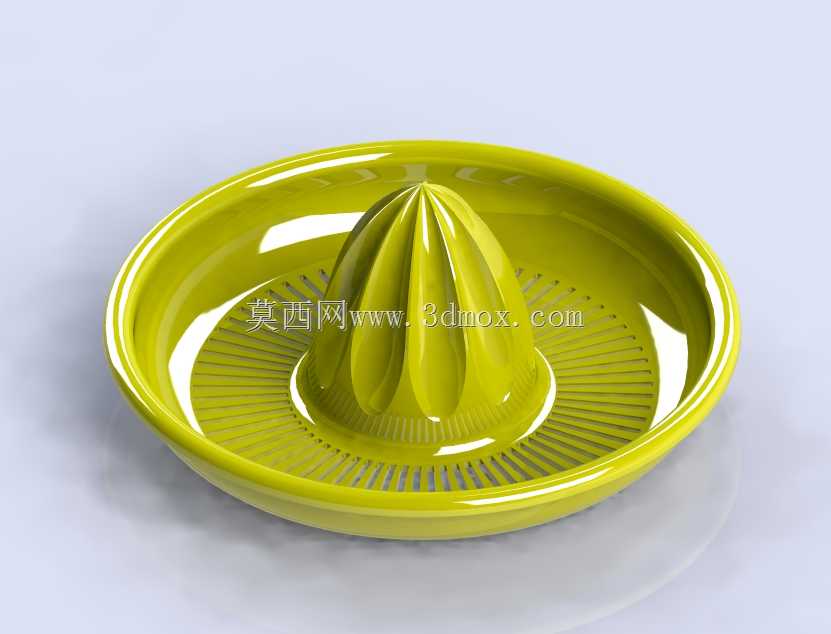

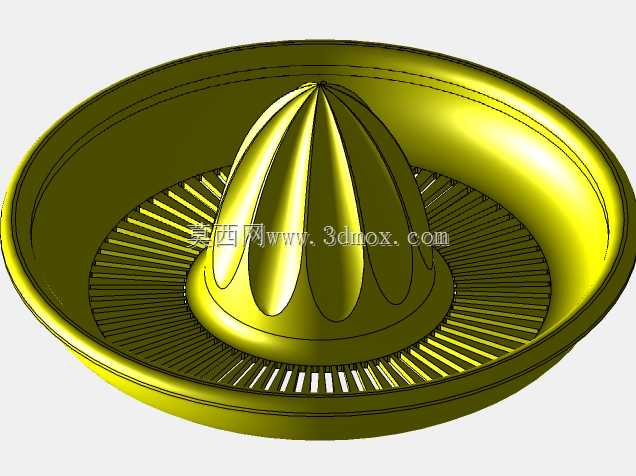

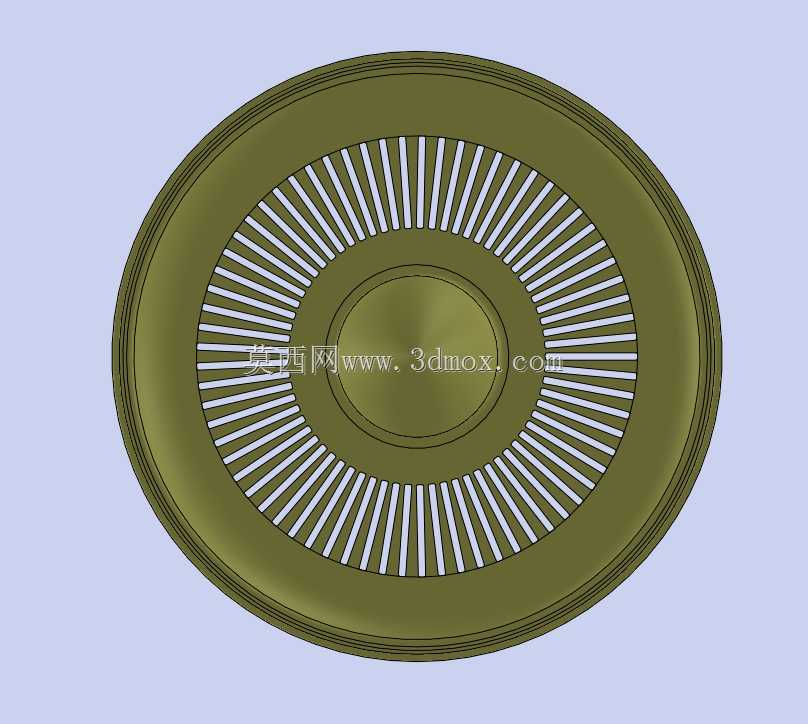

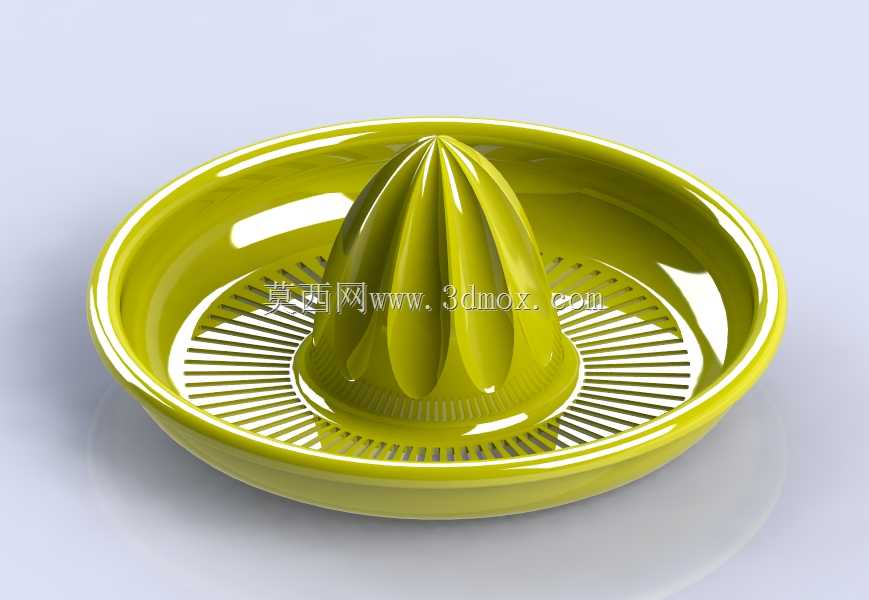

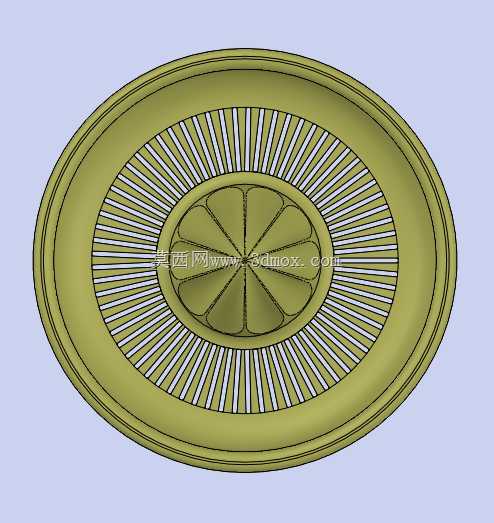

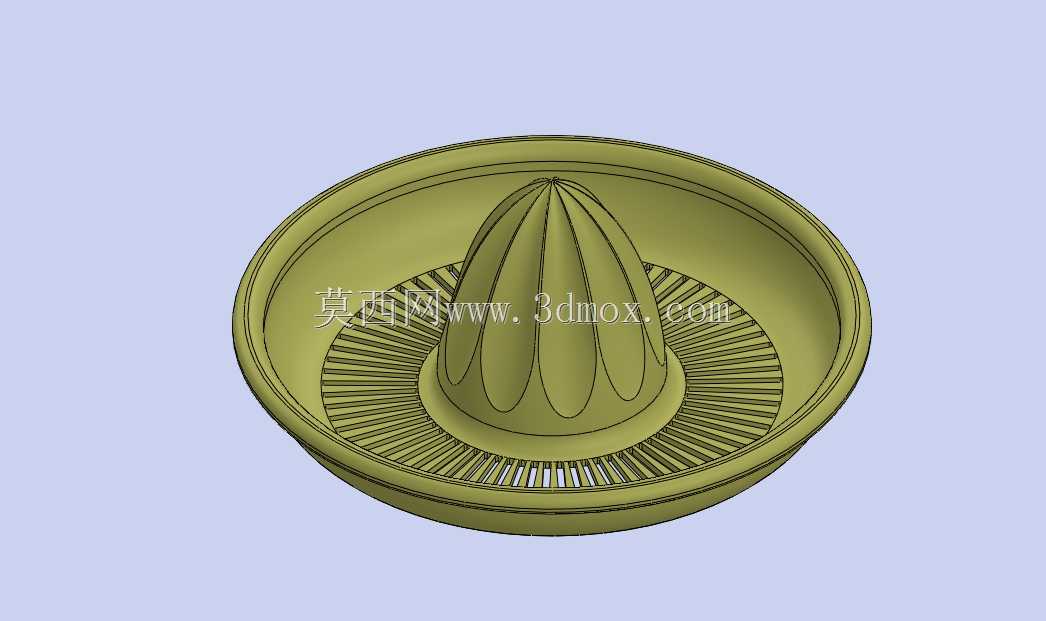

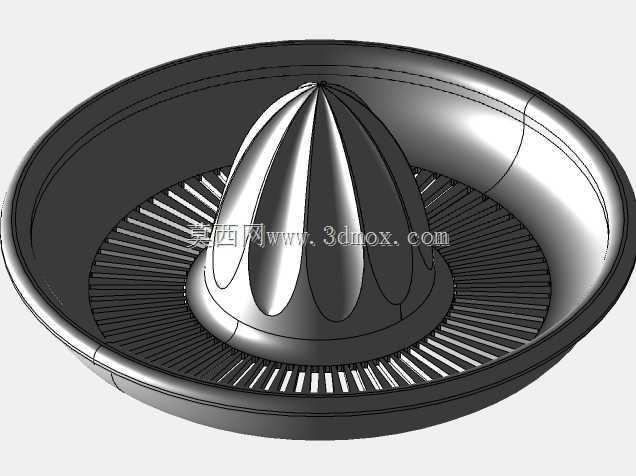

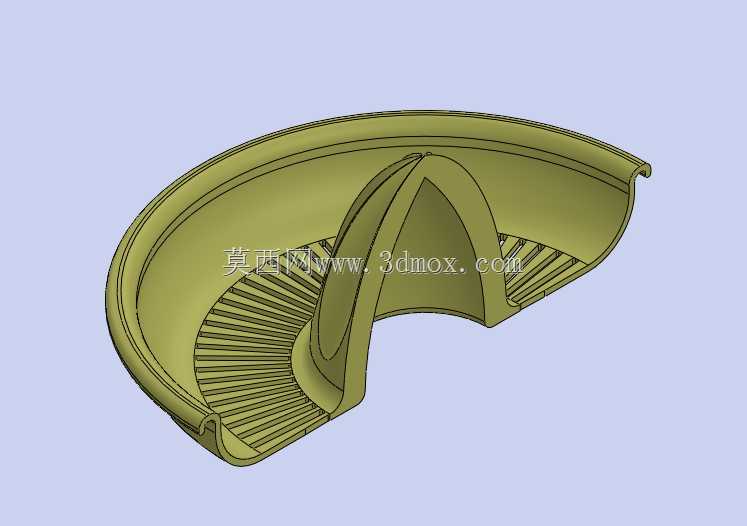

　　从功能结构来看，整个构件采用一体化注塑成型的设计思路，中心凸起的棱锥结构是核心榨汁工作面，表面做了8条均匀分布的径向凸棱，凸棱的拔模角度控制在3°，既方便注塑脱模，也能在用户按压旋转果实时，充分刺破果实内部的囊胞，让果汁顺着棱面快速流下；棱锥根部和外围接汁盘衔接的位置，做了R2.5的圆角过渡，避免应力集中导致的注塑件开裂，同时也减少果渣在转角位置的堆积，降低清洗难度。外围的接汁盘深度设计为22mm，单次榨汁可以容纳3个中等大小橙子的出汁量，盘内靠近外缘的位置布置了一圈宽度1.2mm的径向滤缝，滤缝的间隙控制在2mm，既能让果汁顺畅通过，又能拦截粒径较大的果籽和粗纤维果渣，滤缝下方做了1mm的导流斜面，让果汁可以顺着斜面汇集到盘体的导流口位置，不会在盘底残留积液。

　　设计过程中首先考虑的是手持操作的人机工程边界，整个榨汁盘的最大外径设置为180mm，普通成年人的手掌可以完全包覆盘体边缘，操作时不需要额外的固定结构，靠手掌的下压力就能让构件稳定放置在台面或者杯口上；中心棱锥的高度设置为65mm，适配直径60-100mm的各类柑橘类果实，果实在按压旋转时不会出现侧滑脱出的问题。盘体边缘做了3mm宽度的翻边结构，翻边厚度2mm，既提升了整个塑料件的结构刚性，按压时不会出现盘体变形的问题，也能在将榨汁器放置在杯口时，翻边卡在杯口外缘，避免榨汁过程中构件滑落。

　　材料选型上适配食品级PP塑料的注塑工艺要求，所有壁厚均匀控制在2.5mm，避免注塑过程中出现缩痕、翘曲的缺陷，所有和果肉、果汁接触的表面都做了镜面抛光处理，表面粗糙度达到Ra0.8，减少果汁残留的挂壁问题，清洗时直接用流动水冲洗就能去除表面残留的果渣和糖分。整个构件没有额外的装配零件，一体化成型的结构没有卫生死角，不会出现缝隙藏污纳垢的问题，符合食品接触器具的卫生设计要求。

　　从安装适配的角度来说，这款榨汁构件不需要额外的固定安装结构，既可以直接放置在平整台面上使用，也可以适配口径70-100mm的常规水杯、果汁壶，翻边结构可以兼容不同厚度的杯口边缘，使用场景不受场地和电源的限制。在小型奶茶店、咖啡店的鲜榨果切工位，这款构件可以作为电动榨汁设备的补充，处理单杯份的鲜榨橙汁、柠檬汁需求，不需要频繁拆装清洗大型电动设备；在家庭场景中，轻量化的结构方便收纳，日常给儿童制作鲜榨果汁、调制饮品时可以快速取用，操作门槛低，老人和儿童也能轻松上手使用。

　　结构校核阶段重点验证了棱锥根部的受力情况，在施加150N的竖向按压力同时叠加旋转扭矩的工况下，棱锥和盘体衔接位置的最大应力为18MPa，远低于食品级PP材料的弯曲屈服强度，长期使用不会出现断裂变形的问题；滤缝位置的结构强度也做了校核，在正常刷洗的受力工况下，滤缝之间的筋条变形量小于0.1mm，不会出现刷洗后滤缝变形变大、果籽漏出的问题。整个构件的外形没有尖锐棱角，所有外露边缘都做了R1以上的圆角处理，使用过程中不会划伤手部，操作安全性有足够的结构保障。
