多规格公制钻头收纳存储支架结构

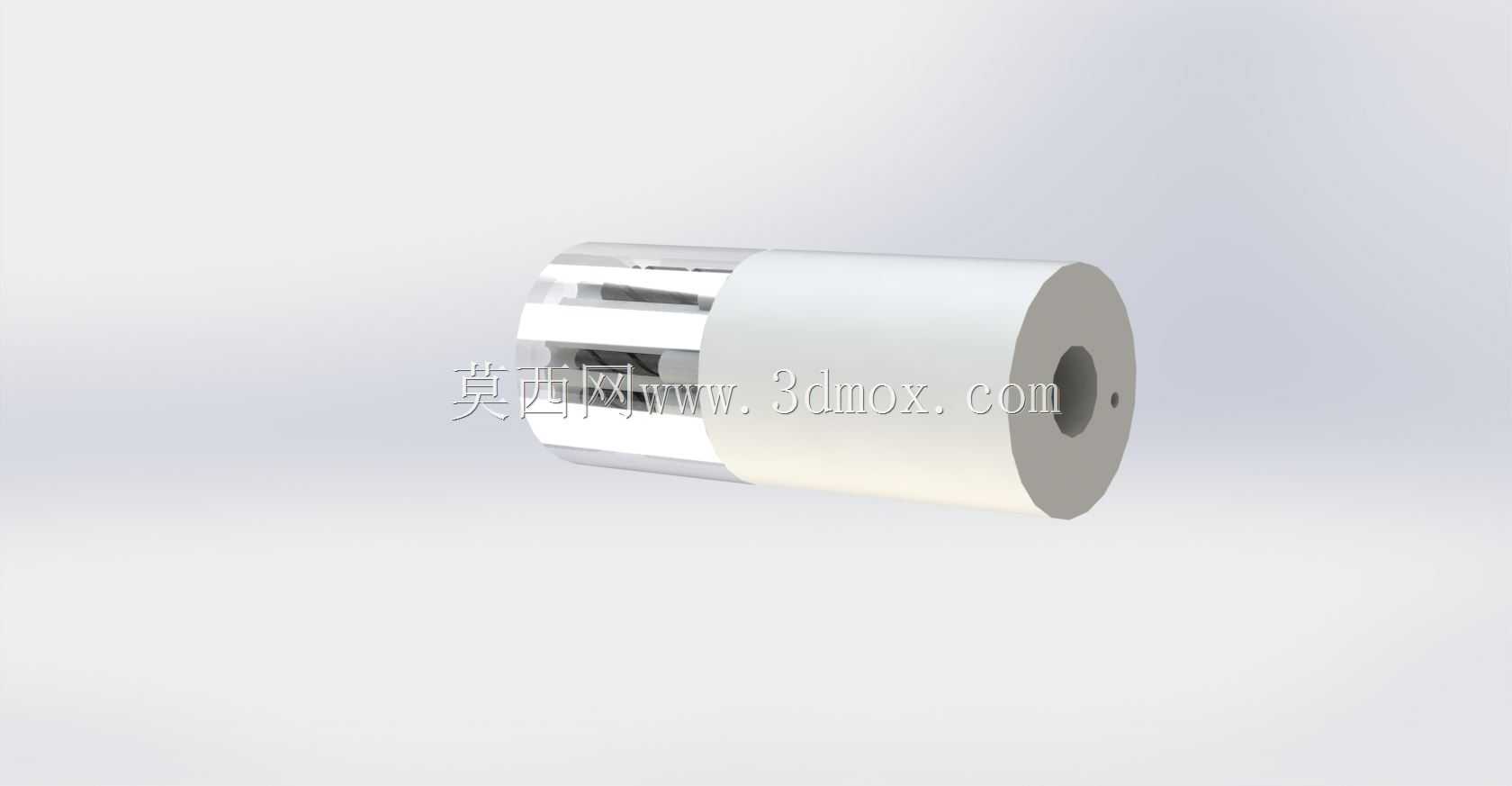

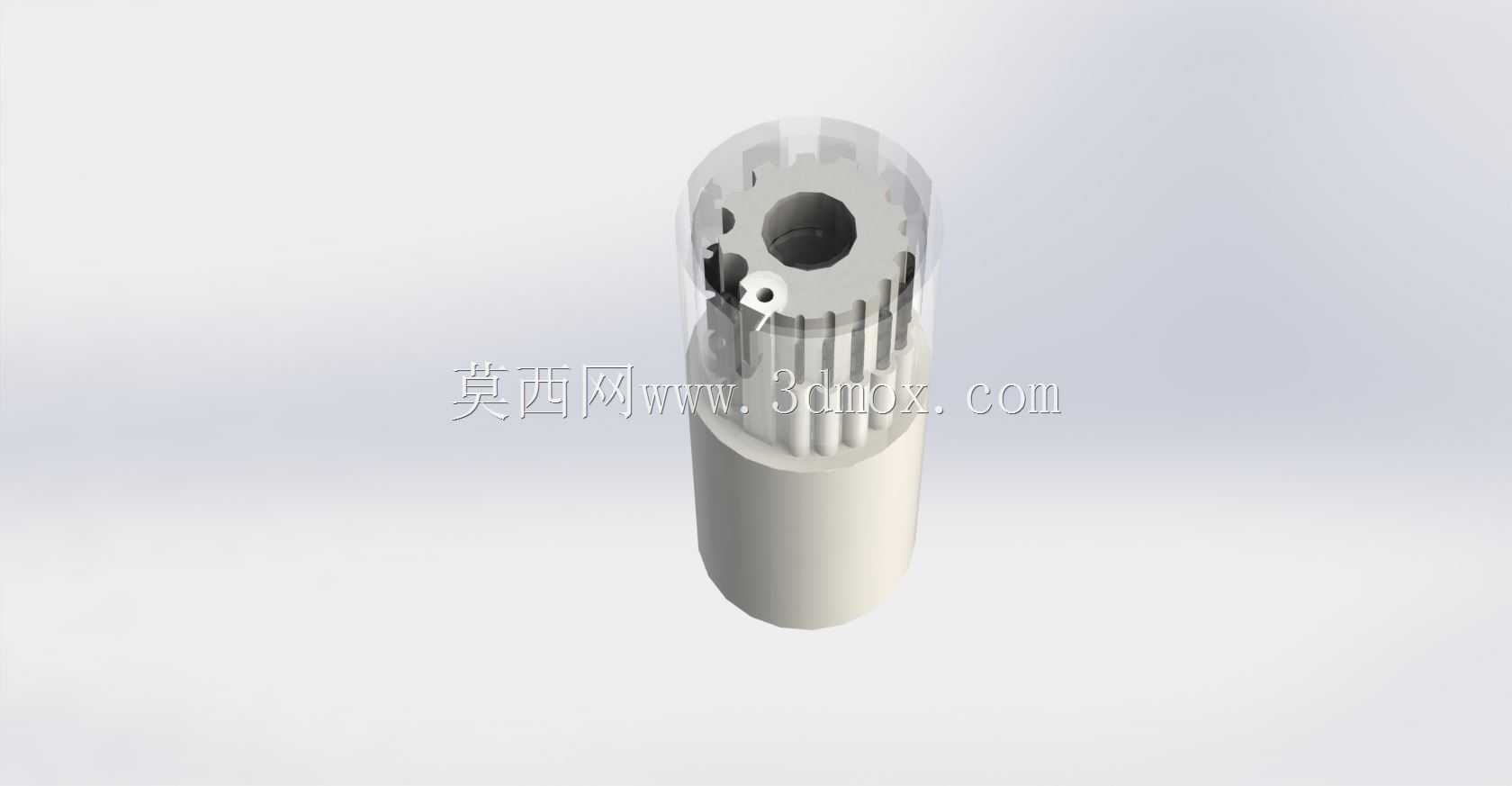

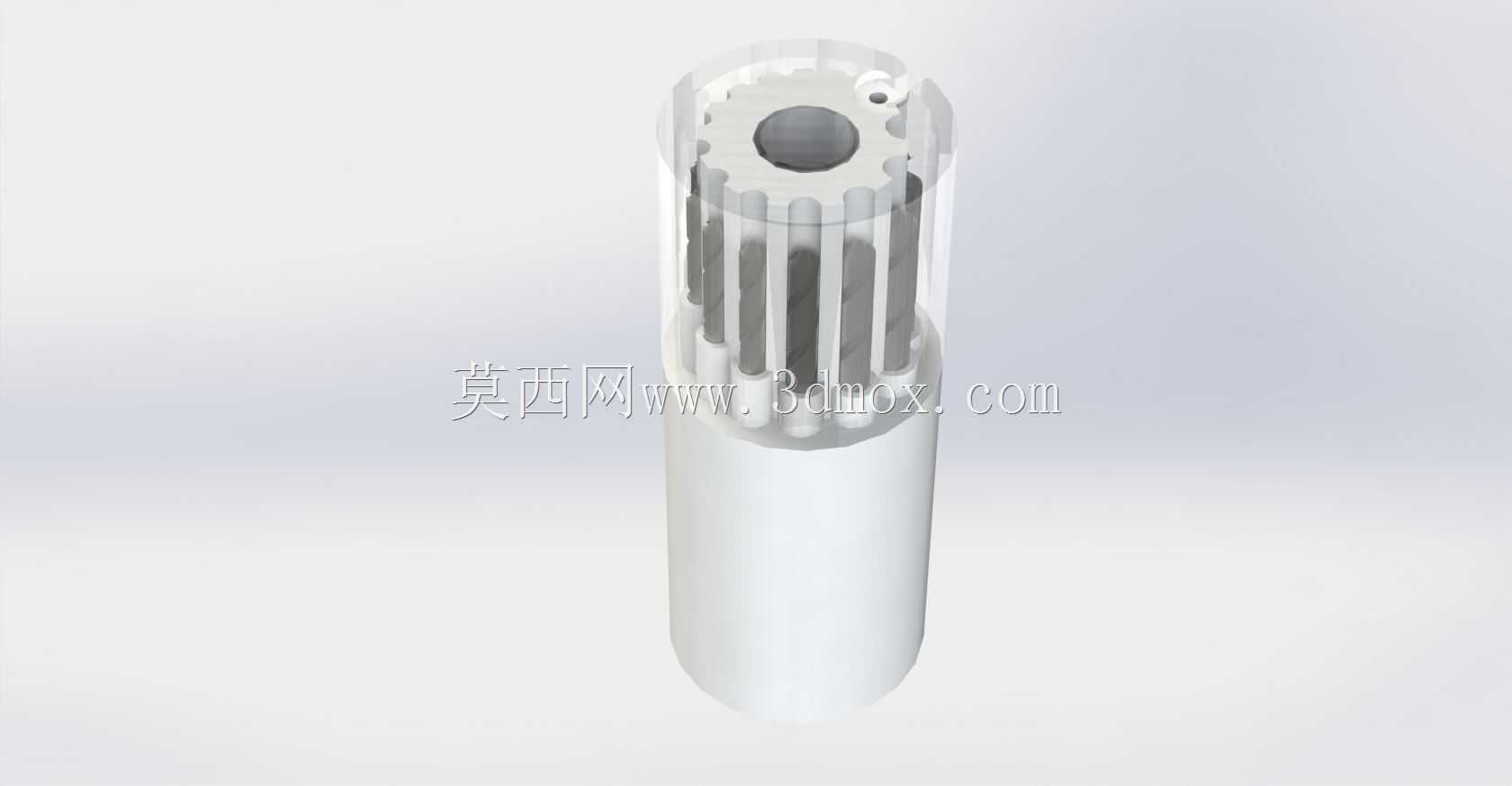

　　在机加工车间、维修工位、个人DIY作业场景中，不同规格的小型公制钻头往往因为零散摆放出现遗失、刃口磕碰、拿取错配的问题，这款钻头收纳支架正是针对这类作业痛点设计的专用存储工装。不同于市面上常见的排插式钻头架，这款支架采用圆柱筒式的整体结构，将不同直径的钻头存储位沿圆周方向分层排布，外层搭配透明防护外筒，既可以直观看到内部存储的钻头规格，也能避免钻头在存放过程中积灰、被其他工具磕碰刃口，尤其适合经常需要携带多规格钻头外出作业的维修人员，或是桌面空间有限的小型加工工位使用。从功能设计上看，这款支架覆盖了日常小规格钻孔作业最常用的jobber系列公制钻头尺寸，存储位直径从1.5毫米起，依次设置2毫米、2.5毫米、3毫米、3.3毫米、3.

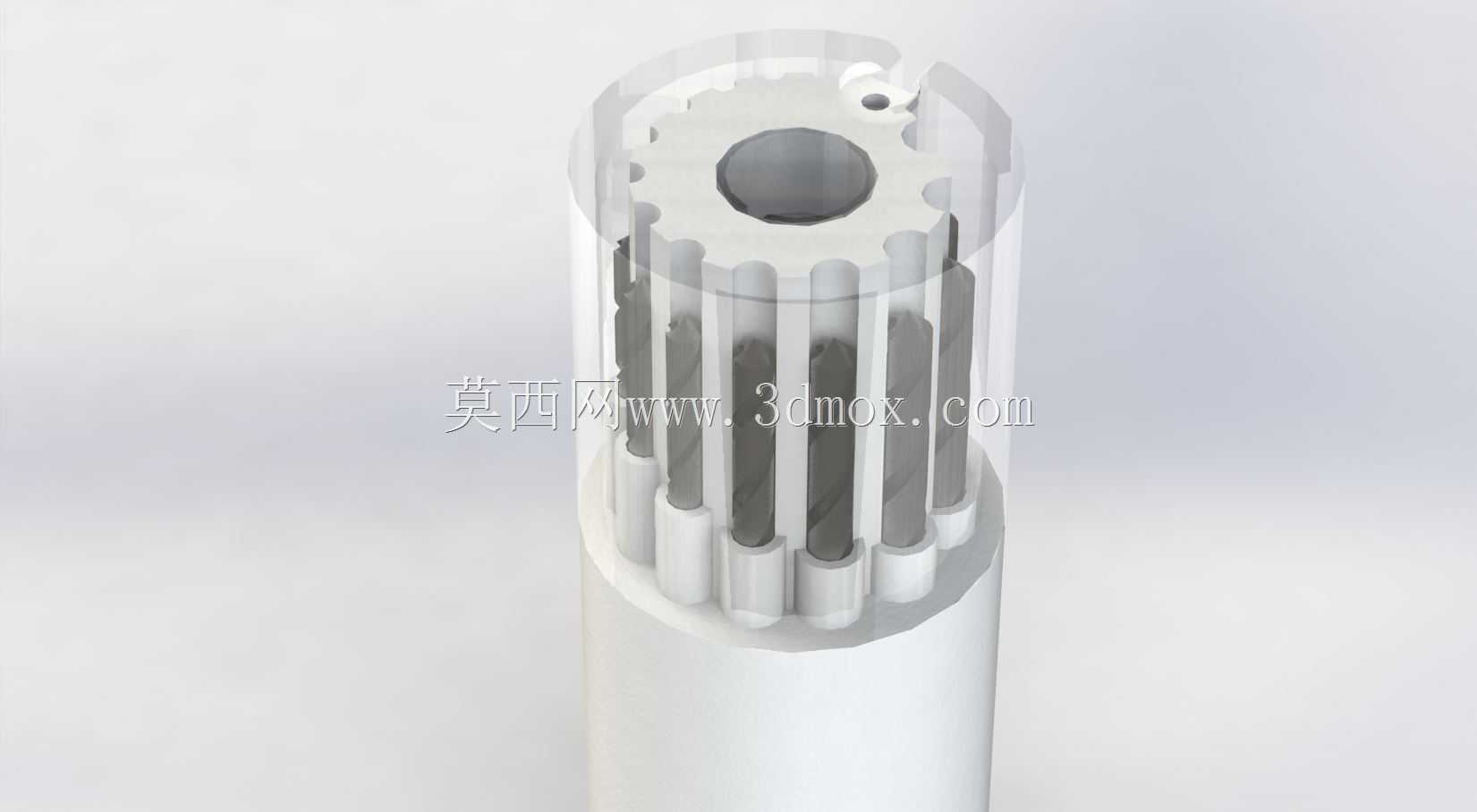

　　5毫米、4毫米、4.2毫米、4.5毫米、5毫米、5.5毫米、6毫米、6.5毫米共12个独立存储腔，每个存储腔的深度匹配对应规格钻头的刃部加柄部总长度，确保钻头放入后不会出现倾斜、卡滞，拿取时可以直接捏住钻头柄部抽出，不需要额外翻找。每个存储腔的内壁做了微小的导向倒角，钻头放入时可以顺着倒角滑入腔底，不会因为对位偏差刮伤钻头刃口。设计思路上，这款支架没有采用传统的金属切削加工方案，整体结构适配三维打印的成型工艺，所有结构转角都做了适配层叠成型的圆角处理，避免出现打印过程中的悬垂翘边问题，不需要额外添加支撑结构就可以完成成型，用户可以根据自身使用需求选择不同的打印材料，日常工位固定使用可以选择强度较高的PETG材料，

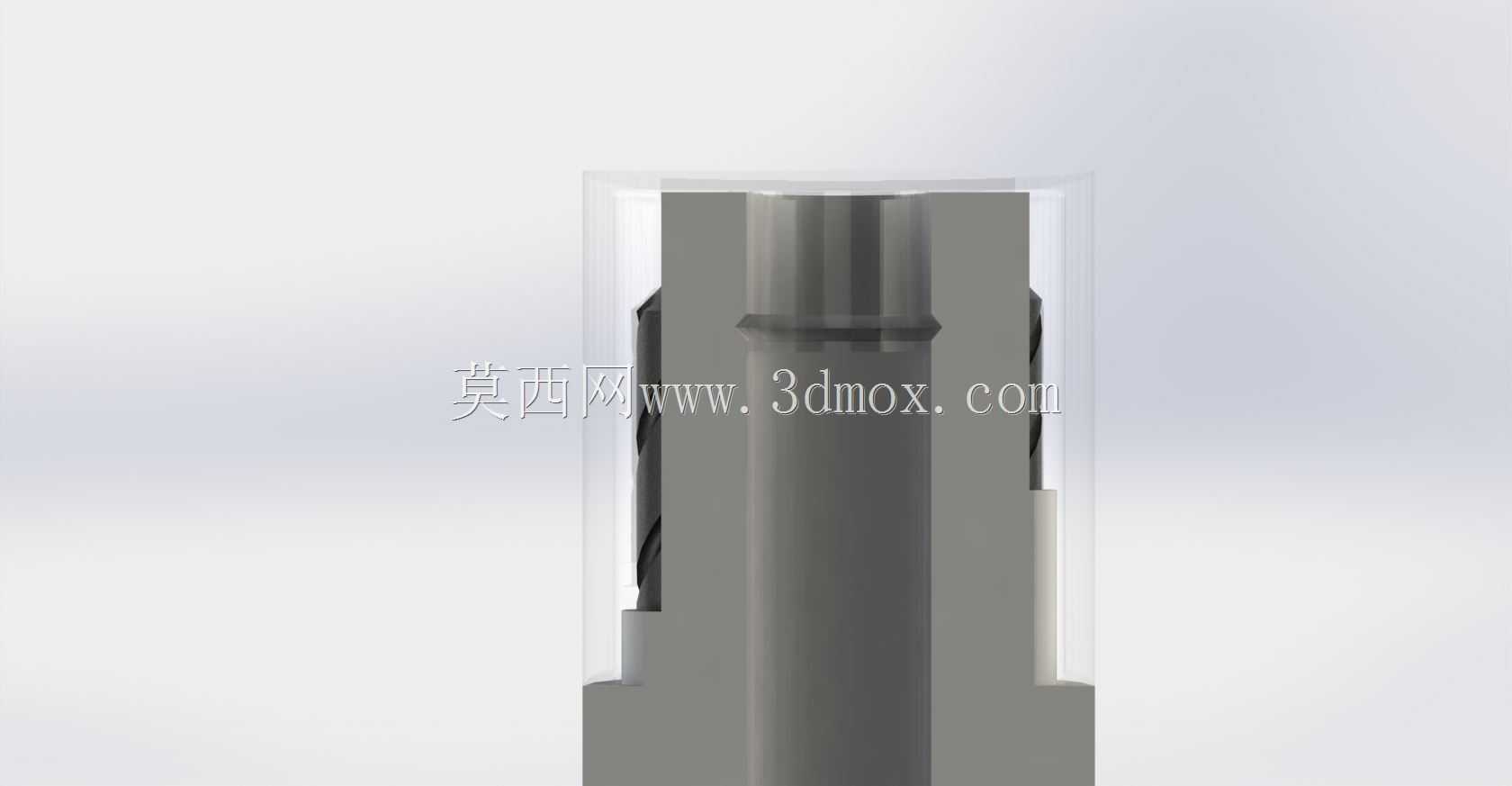

　　需要经常携带外出可以选择轻量化的PLA材料，若作业环境存在切削液飞溅的情况，也可以选用耐化学腐蚀的ABS材料打印。支架的中心设置了贯通的中心孔，既可以减少打印过程中的材料消耗，也可以作为穿杆孔，将支架固定在工位的挂杆上，或是搭配转轴做成可旋转的收纳结构，拿取不同位置的钻头时只需要转动外筒即可，不需要挪动整个支架。从安装边界和外形尺寸来看，这款支架的整体外径控制在常规水杯的尺寸范围内，底座直径不超过80毫米，整体高度不超过150毫米，占用的桌面空间极小，即使是拥挤的钳工台桌面也可以轻松放置；底座做了加厚的平底设计，放置在水平桌面上时不会出现倾斜晃动，不需要额外打孔固定就可以稳定使用。透明外筒和内部的存储内胆采用插拔式的配合结构，

　　配合间隙控制在0.2毫米，既可以轻松拔下外筒更换内部存储的钻头，也不会在正常使用时出现外筒自行滑落的问题；外筒顶部做了一圈加厚的翻边，拔取时可以捏住翻边施力，避免薄筒壁受力开裂。不同于市面上通用型的钻头收纳产品，这款支架的存储位尺寸完全匹配对应规格公制钻头的实际柄径，不会出现大规格钻头放不进、小规格钻头放入后晃动幅度过大的问题，每个存储腔的底部都做了2毫米的缓冲间隙，钻头放入到底后刃口不会直接接触腔底硬质平面，避免钻头横刃被碰钝。在实际使用场景中，这款支架可以直接放置在台钻、手电钻的作业工位旁，钻孔作业时可以快速选取对应规格的钻头，用完后直接插回对应腔位，不需要每次作业后整理钻头盒，大幅减少了找钻头的辅助时间；对于需要频繁更换钻头的维修作业，这款筒式支架可以直接放在工具包的侧袋中携带，不会像翻盖式钻头盒那样因为颠簸打开导致钻头散落。结构上还预留了微小的改装空间，用户可以根据自身常用的钻头规格，在原有存储位的基础上修改腔径，适配更大或更小的非标钻头，也可以在顶部增加标识位，标注每个存储位对应的钻头直径，即使是新手也可以快速找到需要的钻头规格，不会出现拿错规格导致钻孔尺寸超差的问题。
