大疆Mini2无人机螺旋桨固定支架结构

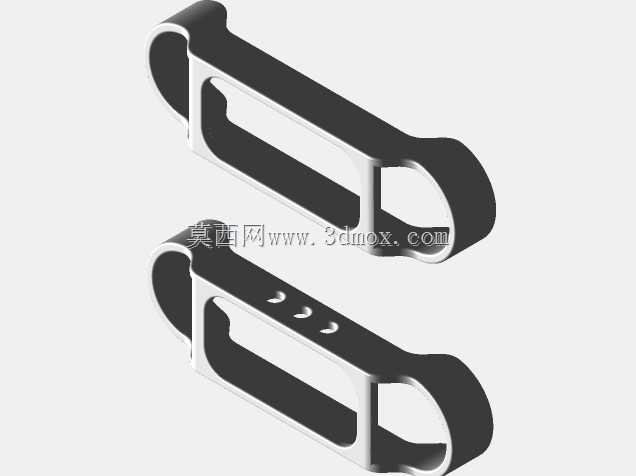

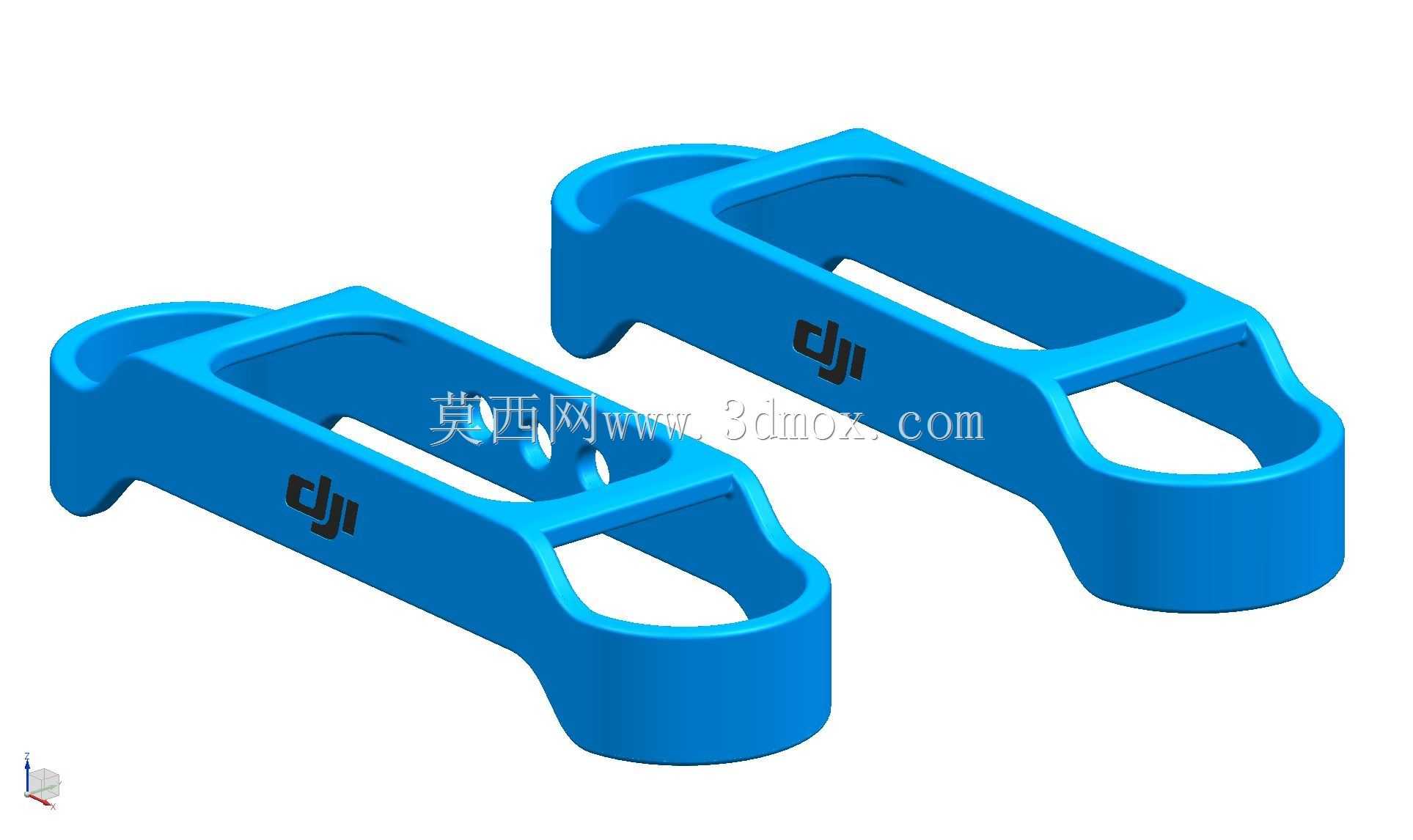

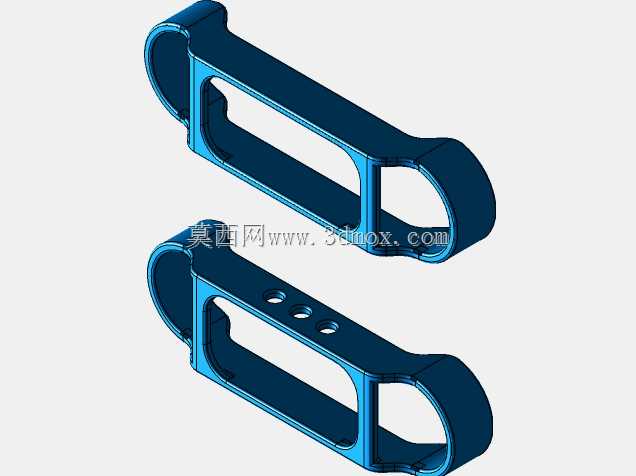

　　日常外场携带折叠桨航拍无人机时，不少飞手都遇到过桨叶在收纳包内随意晃动、剐蹭背包内衬甚至磕碰桨尖的问题，尤其是轻量化的Mini系列机型，桨叶本身厚度薄、刚性有限，运输过程中反复受挤压很容易出现细微形变，直接影响后续飞行的动平衡表现，轻则飞行时机身出现高频振动影响画面清晰度，重则导致电机负载异常增加续航损耗。这款适配Dji Mini2的螺旋桨支架，就是针对折叠收纳状态下的桨叶固定需求设计的配件，安装时直接卡合在机臂对应位置，将折叠收拢后的两片螺旋桨完全约束在支架的限位槽内，避免运输过程中桨叶自由摆动。从结构设计来看，支架整体采用对称式的镂空框架构型，主体为长条形带弧度的卡合结构，两端分别设置对应机臂外径的圆弧卡接位，

　　卡接位的内径公差控制在0.1mm以内，既可以保证卡入后不会因为日常颠簸松脱，又不会因为过盈量过大刮花机臂表面的阳极氧化层。中间段的内凹槽型完全贴合折叠后桨叶的轮廓，槽深刚好覆盖桨叶根部到桨尖的主要受力段，不会出现局部压合过紧导致桨叶预变形的问题，同时槽体边缘做了R0.8的圆角过渡，没有尖锐棱角，避免拆装时划伤桨叶表面或者飞手手指。支架表面预留的品牌标识位采用下沉式凹槽设计，不会因为标识凸起影响和桨叶、机臂的贴合度，整体壁厚控制在1.8mm，在常用的PLA或者PETG3D打印工艺下，既能保证足够的结构强度，卡合时具备适度的弹性变形量方便拆装，又不会因为壁厚过大导致整体重量超标，单只支架重量控制在2g以内，

　　一对支架安装后不会给无人机带来明显的负载增加，不会影响起飞重量限制与续航表现。安装边界方面，支架的卡接位中心距完全匹配Mini2机臂折叠后的间距，安装后不会突出机身主体轮廓，放入原装收纳包时不会和包内的其他隔层、遥控器、电池等配件产生干涉，不需要额外调整收纳包的内部布局。在实际使用场景中，除了日常通勤携带时的桨叶防护，这类支架也适合在低温环境下飞行前的临时收纳，避免桨叶在低温环境下被其他硬物挤压产生脆裂，也能防止户外沙尘环境下，桨叶折叠位置夹入细沙颗粒，展开时磨损桨叶与电机轴的连接位。设计过程中特意规避了多余的结构特征，没有设置额外的锁扣或者绑带结构，完全依靠自身卡接结构的弹性实现固定，单手即可完成拆装，

　　飞手在起飞前可以快速取下支架，降落后收拢桨叶即可快速卡上完成收纳，不需要额外的操作步骤。结构的受力点主要分布在两端的卡接臂位置，通过有限元受力校核，在10N的侧向拉力作用下，卡接臂的最大变形量不超过0.3mm，不会出现松脱或者断裂的问题，完全满足日常携带的受力需求。镂空的结构设计除了减轻自重，也能在意外淋雨时快速排出积水，不会因为支架内部存水导致机臂长期处于潮湿环境，减少金属部件锈蚀的风险。和市面上常见的全包式桨叶保护配件不同，这款支架只做桨叶收拢后的径向约束，不包裹桨叶的翼型工作面，不会因为长期压合改变桨叶的原始翼型曲线，保证每次飞行时桨叶的气动性能和原厂状态保持一致，不会因为配件安装导致飞行效率下降。
