水龙头密封性测试工装夹具结构设计

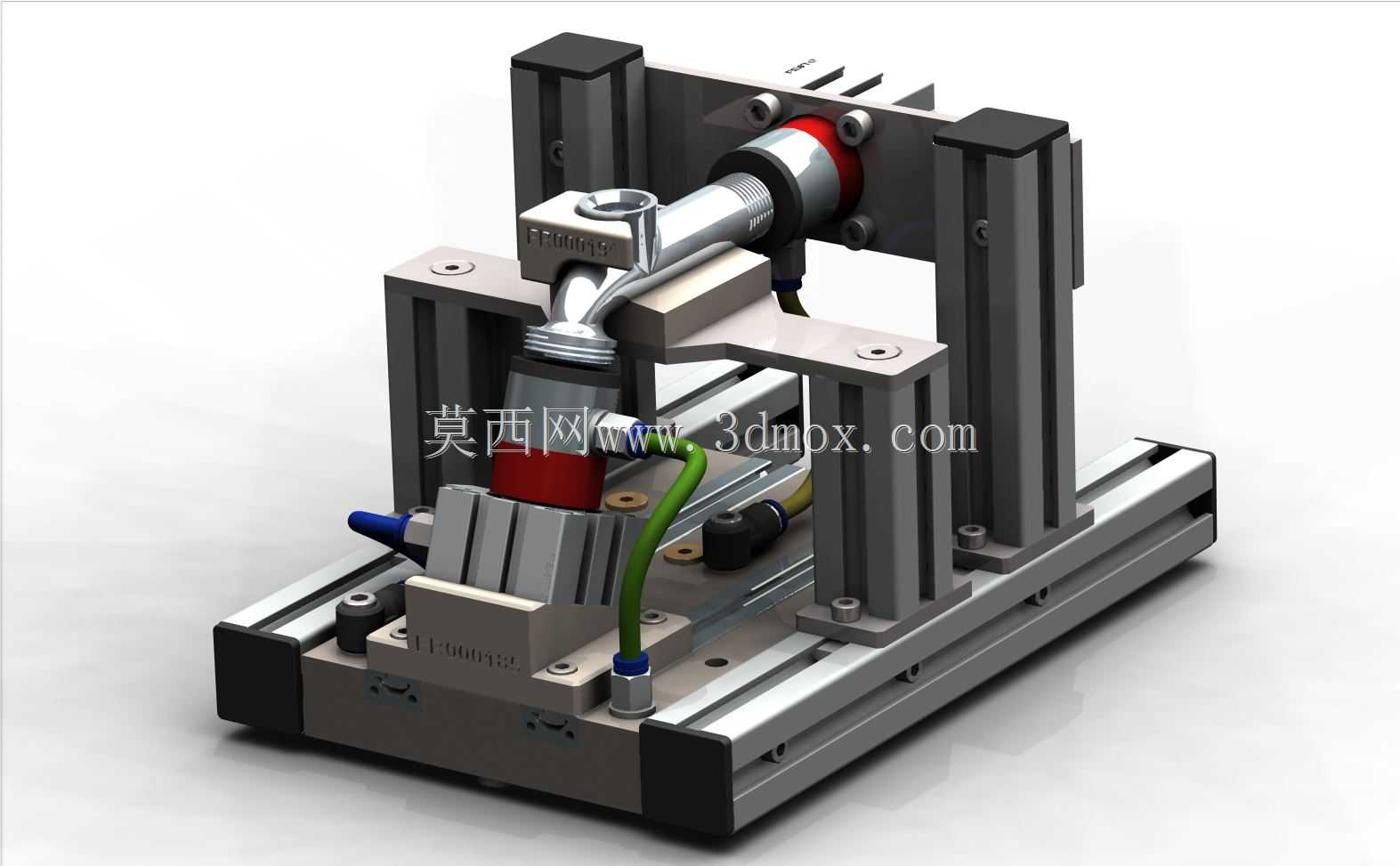

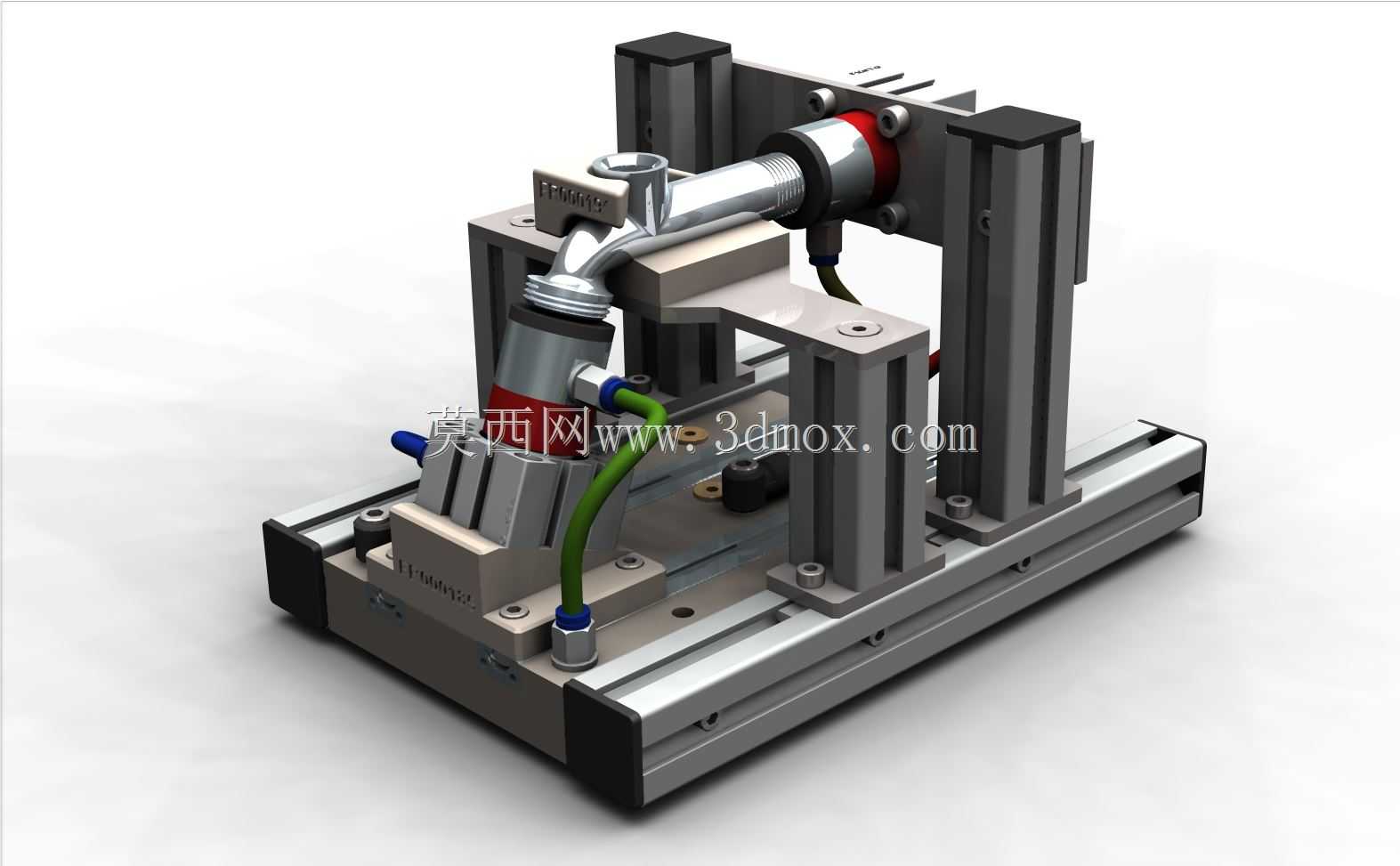

这套工装主要应用在水暖卫浴生产线上的成品出厂检测环节，针对不同规格的单柄冷热水龙头做壳体密封性能验证，替代传统人工堵头封堵的低效作业方式，适配产线快节拍的检测需求。整套工装采用铝型材搭建主体框架，底部选用40系列欧标铝型材做基座，型材槽宽适配常规T型螺栓安装，整体安装边界控制在长380mm、宽260mm、高320mm范围内，可直接固定在现有检测工作台面上，不需要额外改动原有检测工位的布局。

设计思路上优先考虑快换适配性，底部设置可调节的横向滑移导轨，可根据不同长度的水龙头进水端间距调整定位块位置，上方的压紧机构采用带导杆的三轴气缸做动力输出，压紧端配备聚氨酯软质压头，避免压紧过程中刮伤水龙头的电镀表层，同时保证压紧力均匀分布在被测件的受力面上，不会因为局部应力过大造成壳体变形影响检测结果。气路走线全部沿铝型材槽内布置，外露的气管采用带护套的PU气管，靠近被测件的位置预留了检测介质接入接头，可根据检测需求接入压缩空气或者保压水，配合外部的压力传感器即可完成保压压降检测，判断水龙头壳体、阀芯装配位置是否存在渗漏问题。

定位结构上针对水龙头的出水嘴、进水端两个基准位置做了仿形定位槽，放入工件后不需要额外调整位置，气缸下压即可自动完成封堵，封堵头采用带自密封功能的硅胶密封圈，每次封堵的压缩量控制在1.5mm，既保证密封可靠性，又能延长密封圈的使用寿命。工装侧面预留了传感器安装位，可加装到位检测光电开关，接入产线的PLC控制系统后可实现自动压紧、自动充压、自动判定、自动松夹的全自动检测流程，单工位检测节拍可控制在12秒以内，相比传统人工操作效率提升60%以上。

框架的立柱部分采用双立柱对称结构，保证压紧过程中框架受力均匀，不会因为长期单侧受力出现型材变形，所有连接位置均采用内置角码连接，外部无突出的螺栓结构，避免日常操作过程中剐蹭操作人员。工装的气动控制阀组统一安装在基座后侧，预留了标准的快插气源接口，现场接入0.5-0.7MPa的压缩空气即可正常工作，不需要额外配置专用的动力源。针对不同高度的水龙头产品，上方的压紧气缸安装板设计了腰型调节孔，可在80mm范围内调整压紧高度，覆盖市面上绝大多数常规家用单柄水龙头的检测需求，不需要更换整套工装，仅需更换对应规格的封堵头即可完成产品换型，大幅降低多品种生产的工装投入成本。
