带安装法兰的小型直流驱动电机结构

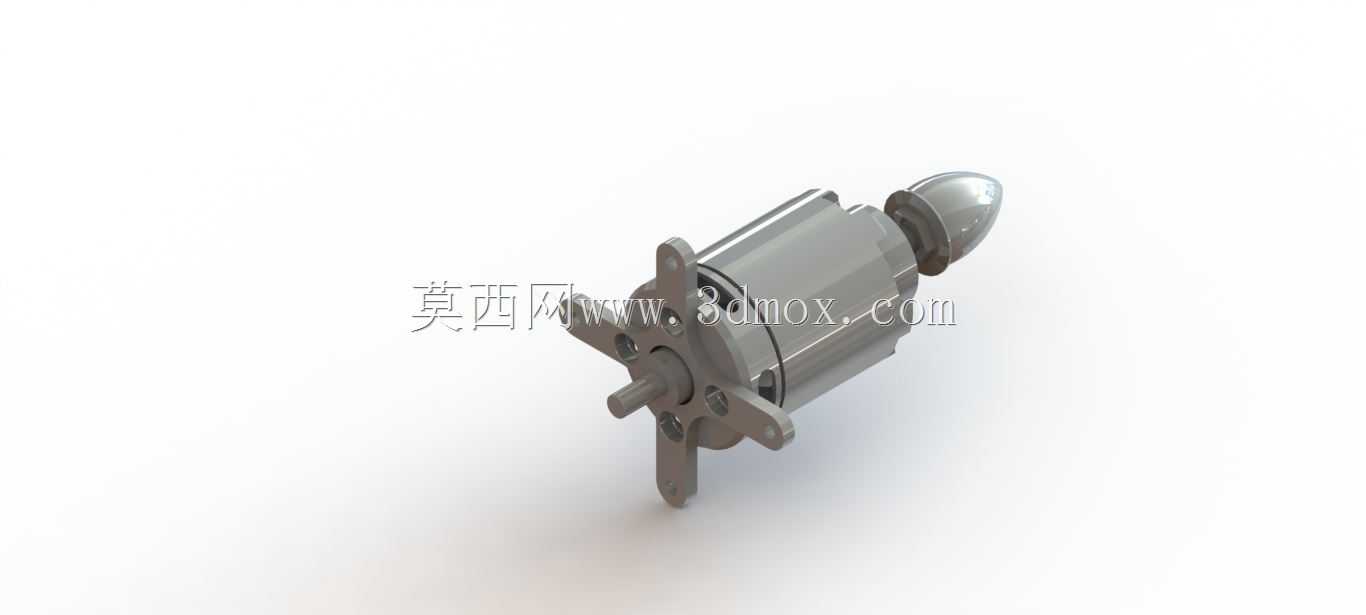

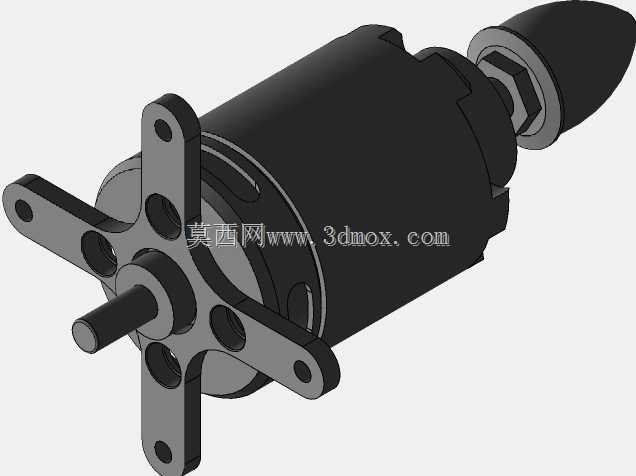

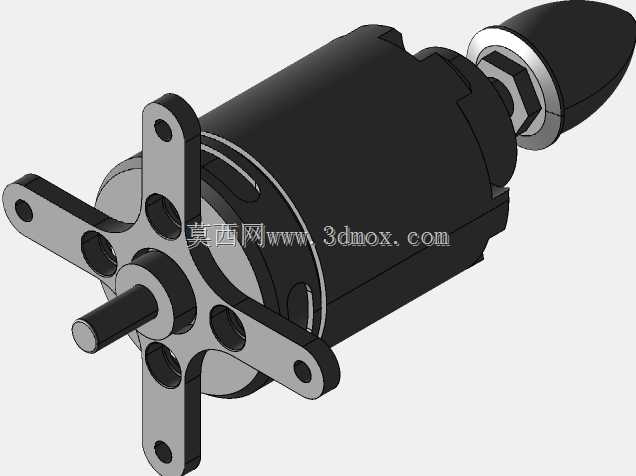

　　这类带前置安装法兰的小型驱动电机，常被用在小型厨用设备、桌面级自动化装置、小型输送模组这类对安装空间有严格限制的场景里，作为核心动力输出部件，承担把电能转化为旋转机械能，带动负载完成指定动作的作用。从结构设计来看，电机主体采用圆柱式机壳设计，机壳侧面预留的散热槽道，是为了在持续运转过程中，把绕组产生的热量通过空气对流快速散出，避免长时间高负载运行时内部温升过高，导致绕组绝缘老化加速，影响设备使用寿命。前端伸出的带安装孔法兰盘，是整个部件的安装基准，设计时法兰上的四个安装孔位做了对称分布处理，不管是正装还是侧装，都能保证安装后电机输出轴的同轴度偏差控制在合理范围内，不会因为安装偏斜导致输出轴承受额外径向力，加剧轴承磨损。

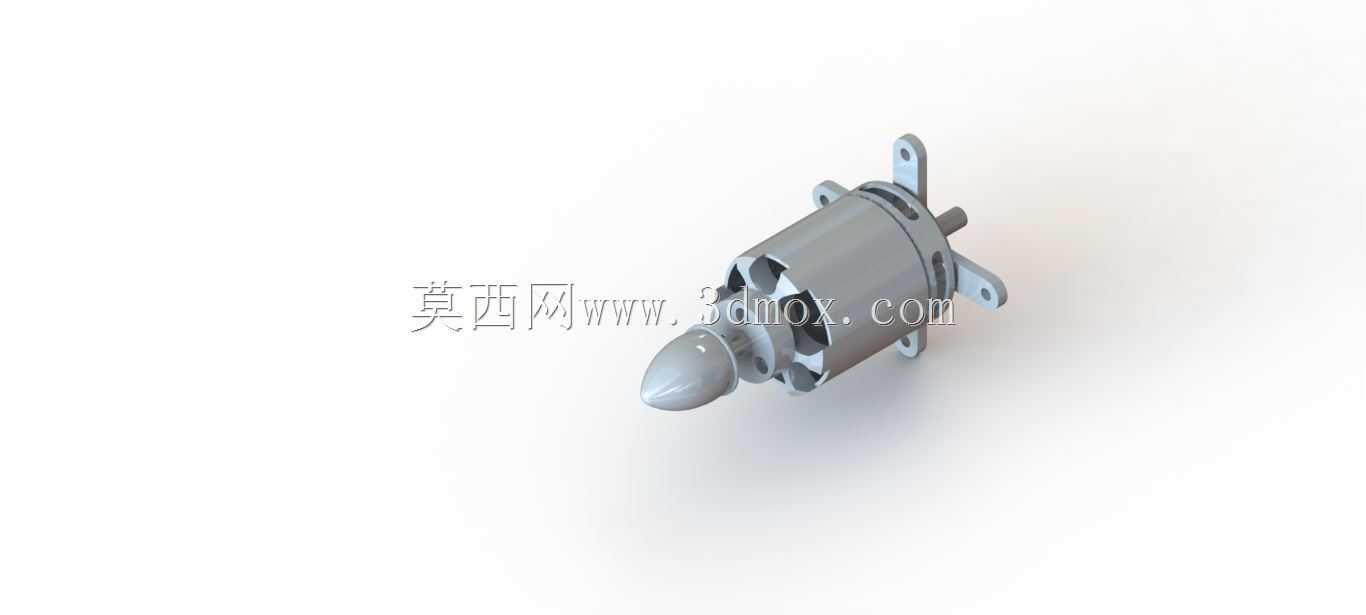

　　输出轴端做了阶梯轴设计，靠近机壳的轴段用来和前端轴承内圈配合，保证轴系转动的支撑刚度，伸出法兰的轴段则用来安装传动件，不管是套装齿轮、同步带轮还是直接连接负载联轴器，都能通过轴肩实现轴向定位，不需要额外加装定位套就能限制传动件的轴向窜动。前端的锥形导流结构，是针对特定应用场景做的优化，当电机被用在有流体经过的工况下，这个锥形结构可以引导流体平顺流过电机端面，减少流体冲击带来的紊流和阻力，同时也能避免杂物直接卡进输出轴和端盖的缝隙里，降低轴封被异物损坏的风险。从安装边界来看，整个电机的径向最大尺寸就是机壳的外径，法兰盘的外径比机壳略大，安装时只要在安装面板上开出和机壳外径匹配的过孔，再对应法兰孔位加工四个螺纹孔，就能完成固定，

　　不需要额外设计复杂的安装支架，能大幅降低配套设备的结构设计工作量。内部结构上，这类电机的定子绕组固定在机壳内壁，转子组件和输出轴做过盈配合连接，前后两端各有一个滚动轴承作为转动支撑，后端的端盖上预留了电刷或者驱动板的安装位置，如果是带减速的版本，还可以在后端直接集成行星减速箱，进一步提升输出扭矩，适配不同负载的需求。在实际选型匹配时，要注意输出轴的轴径尺寸和配套传动件的内孔尺寸匹配，法兰安装面的平面度要满足安装要求，避免安装时因为安装面不平整导致机壳变形，卡住内部转子，造成电机堵转。另外，机壳上的固定卡扣结构，是用来把电机端盖和机壳牢牢固定在一起，相比传统的螺丝固定方式，这种卡扣装配的效率更高，适合批量生产的设备使用，

　　同时卡扣的扣合强度经过校核，能承受电机正常运转时的振动，不会出现端盖松脱的问题。在做三维结构设计时，要重点关注轴系的同轴度公差，输出轴和轴承配合段的圆柱度公差，还有法兰安装面和输出轴轴线的垂直度公差，这些形位公差会直接影响电机运转时的噪音、振动和使用寿命，如果公差设置不合理，哪怕零件加工尺寸都合格，装配后也可能出现转动卡滞、噪音过大的问题。另外，安装法兰上的孔位要做位置度公差约束，保证和配套设备的安装孔位能顺利对齐，不会出现装配时螺丝穿不进去的情况。这类小型电机的应用场景非常广泛，除了厨用设备之外，在小型自动售货机的出货机构、桌面3D打印机的送料机构、小型智能门锁的锁舌驱动机构里都能看到类似结构，核心就是利用它体积小、安装方便、输出扭矩足够的特点，在有限的空间里提供稳定的动力输出。设计时还要考虑接线的位置，一般这类电机的接线端会设置在后端盖处，预留足够的接线空间，避免安装后电线被挤压或者和运动部件发生干涉，同时接线处要做密封处理，防止在有油污或者水汽的环境下，接线端子出现短路腐蚀的问题。
