3V供电Hobby级齿轮减速电机结构

　　这款齿轮减速电机主要面向小型DIY创作、桌面级创客项目、小型教学实验装置这类对驱动体积、供电电压有低要求的场景，常见于小型航模舵机改装、桌面机械臂关节驱动、小型智能小车动力单元、手工制作的动态摆件传动等场景，适配3V低压直流供电，不需要复杂的高压驱动电路，用普通干电池或者小型锂电池组就能直接供电启动，对非工业级的个人创作场景适配性很强。

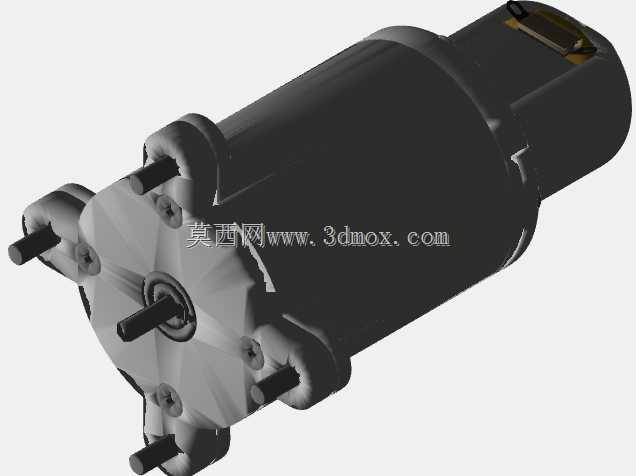

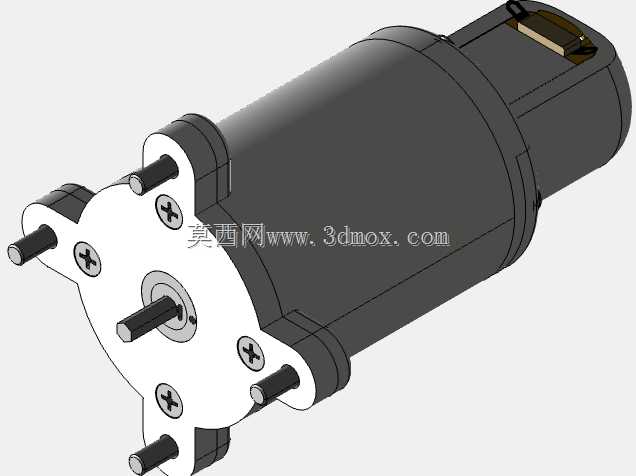

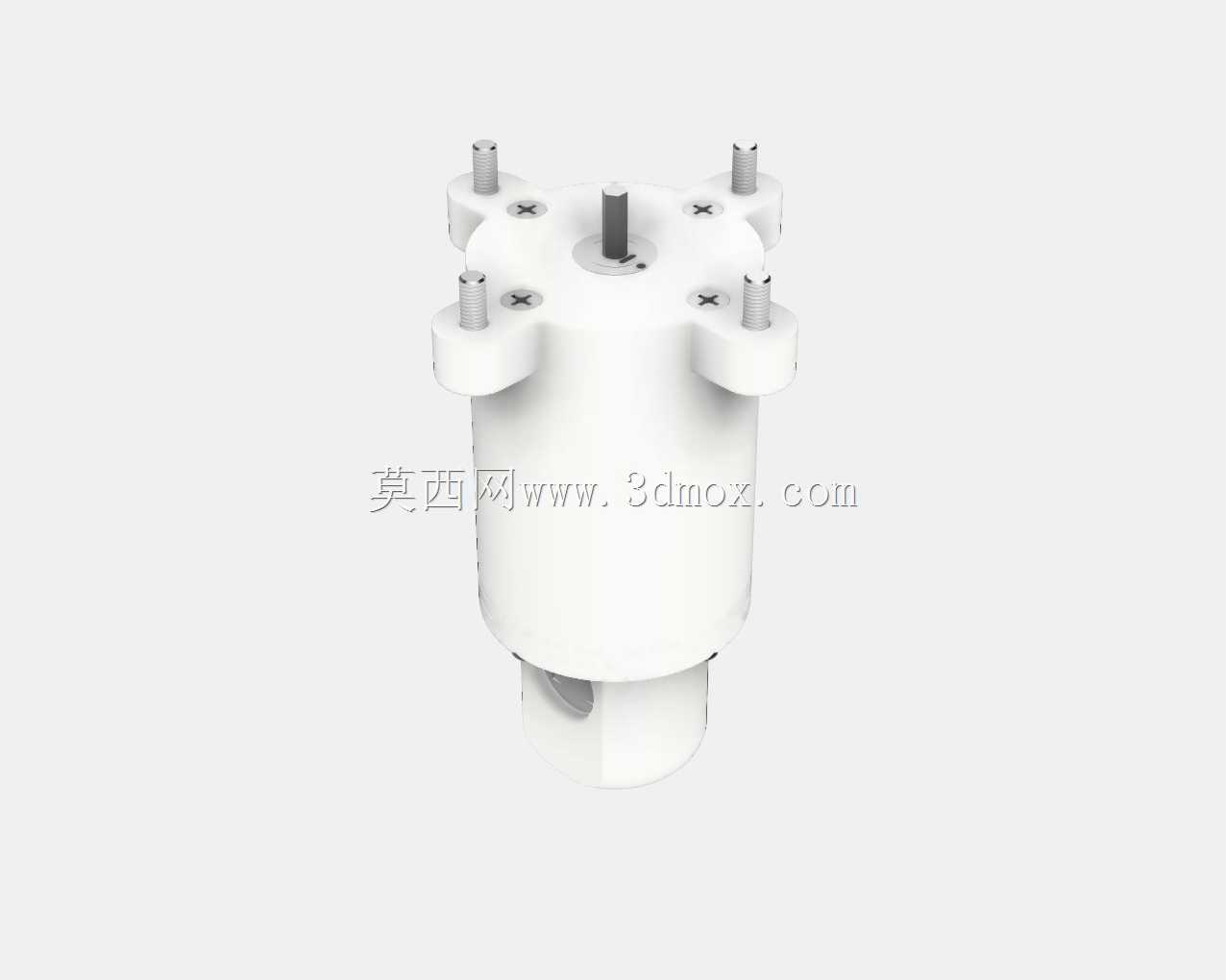

　　从结构设计来看，这款电机采用同轴输出布局，动力从后端的直流有刷电机单元输出，经过前端集成的齿轮箱多级减速后，从前端面中心的输出轴传递扭矩，这种布局能在有限的圆柱型壳体空间内，把直流电机的高转速低扭矩特性，转换为适合小型负载驱动的低转速高扭矩输出，匹配小型传动场景的负载需求。前端安装面设计了四个十字槽固定螺钉位，还有两个定位销柱，安装时可以直接把电机前端面贴合到安装基板上，通过销柱完成径向定位，再用螺钉锁紧，不需要额外设计复杂的定位结构，能大幅简化安装端的结构设计工作量。输出轴从前端面中心伸出，轴端做了平位处理？不对，实际设计里输出轴直径适配常见的小型传动轮安装孔径，配合对应的紧定螺钉就能完成传动件的固定，不需要额外做轴键加工，适配小型项目的快速装配需求。

　　目前这个结构还处于迭代优化阶段，实际制作装配的时候，需要在齿轮箱底部对应位置加工直径约6.5毫米的工艺孔，加工后需要对孔边做去毛刺打磨处理，方便行星轮轴的装配定位，保证各级齿轮的啮合间隙在合理范围内，避免出现卡滞或者传动噪音过大的问题。输出端的轴承位目前是假轴承结构设计，不能直接作为承力结构使用，实际应用时需要替换为外径10毫米、内径3毫米、厚度4毫米的标准微型轴承，来承受输出轴的径向载荷，提升输出端的运转稳定性和使用寿命。齿轮箱内部的各级齿轮传动比是按照小型低速驱动场景匹配的，能把后端直流电机每分钟数千转的转速，降低到适合小型负载驱动的转速区间，同时放大输出扭矩，足够驱动小型移动装置、摆动机构这类轻载执行部件。

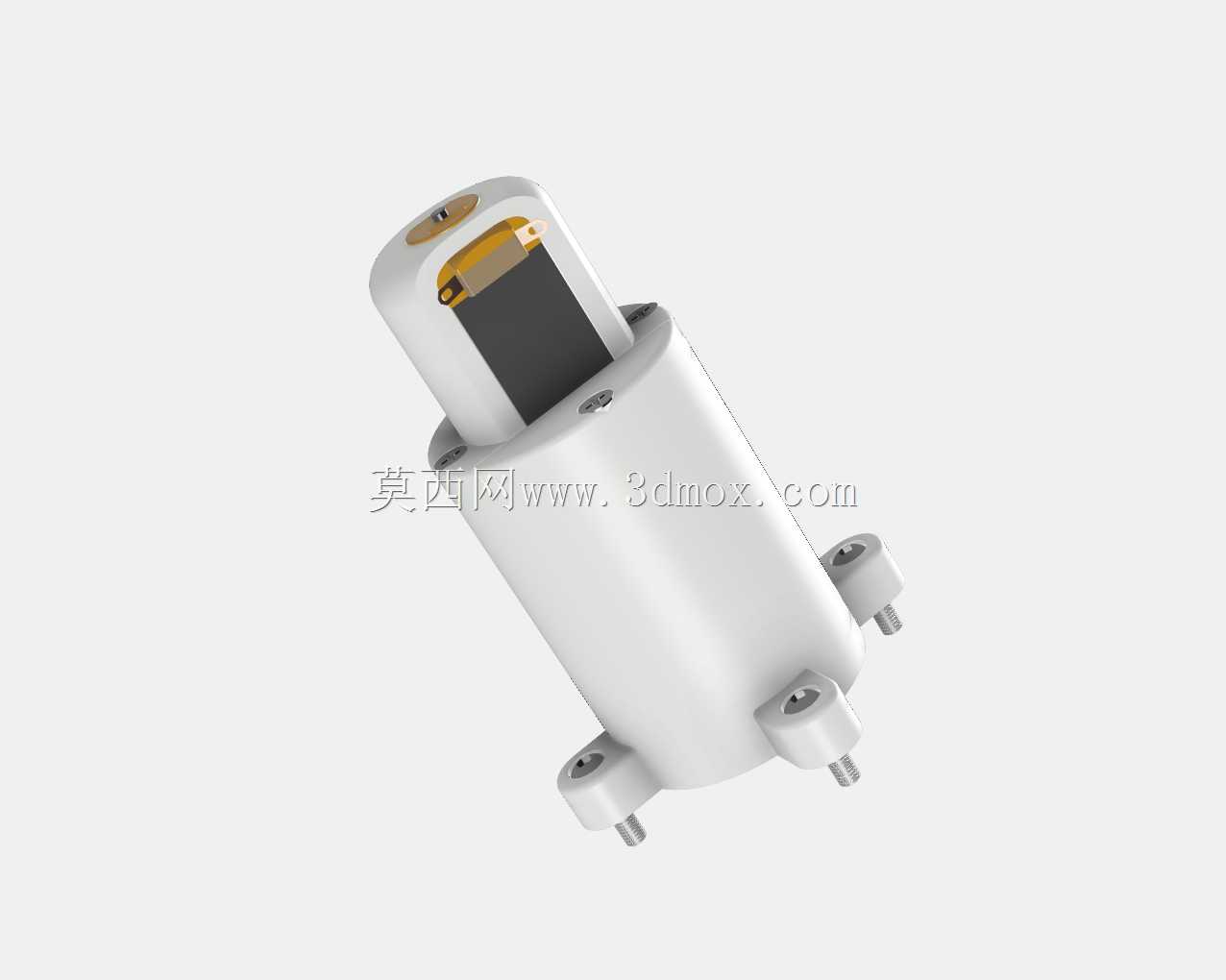

　　从安装边界来看，整个电机主体为圆柱型结构，最大外径在齿轮箱位置，整体长度从后端电机尾端到前端输出轴端面的尺寸，适配小型装置的内部安装空间，不会占用过多的结构空间，安装时只需要在安装基板上对应输出轴、固定螺钉、定位销的位置加工对应的过孔和定位孔，就能完成快速装配，不需要额外设计复杂的安装支架。后端的电机接线端直接预留了接线位置，不需要额外拆解电机就能完成供电线路的焊接，适配个人DIY场景的手工装配操作。

　　在实际选型应用的时候，需要注意这款电机的输出载荷上限，不能超过齿轮箱的承载能力，避免出现齿轮断齿的问题，同时因为是低压供电，供电线路的压降不能过大，否则会出现电机启动无力、转速不达标的问题。如果用于需要正反转的场景，只需要调换供电正负极就能实现输出轴的转向切换，不需要额外加装复杂的换向结构，控制逻辑非常简单，适合入门级的创客项目使用。齿轮箱的壳体采用分体式装配结构，通过螺钉把前后端盖和中间的壳体锁紧，后期如果需要调整传动比或者维护齿轮，只需要拆开固定螺钉就能打开齿轮箱，更换不同齿数的齿轮来调整输出转速和扭矩，拓展性比较强。
