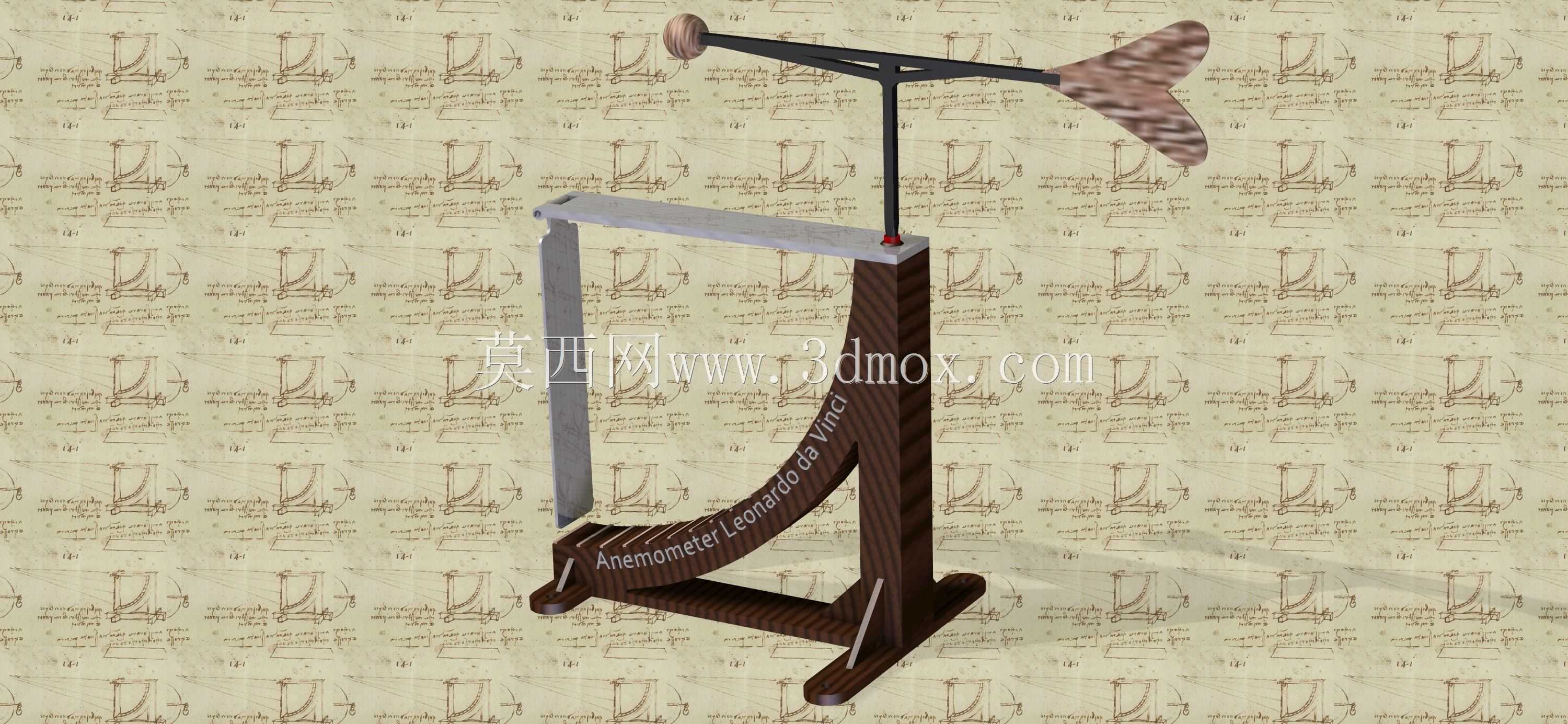

达芬奇式古典结构风速测量装置

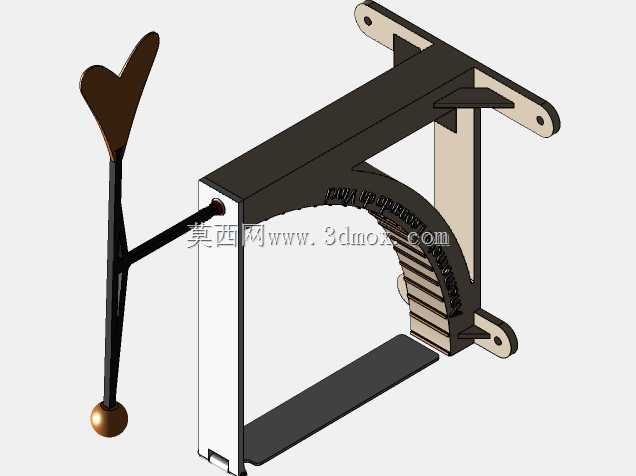

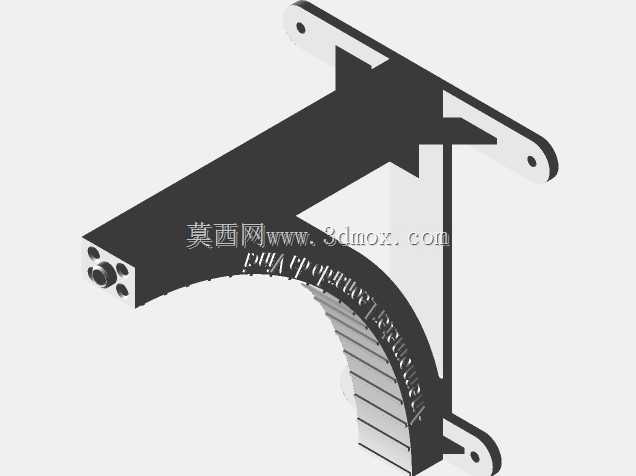

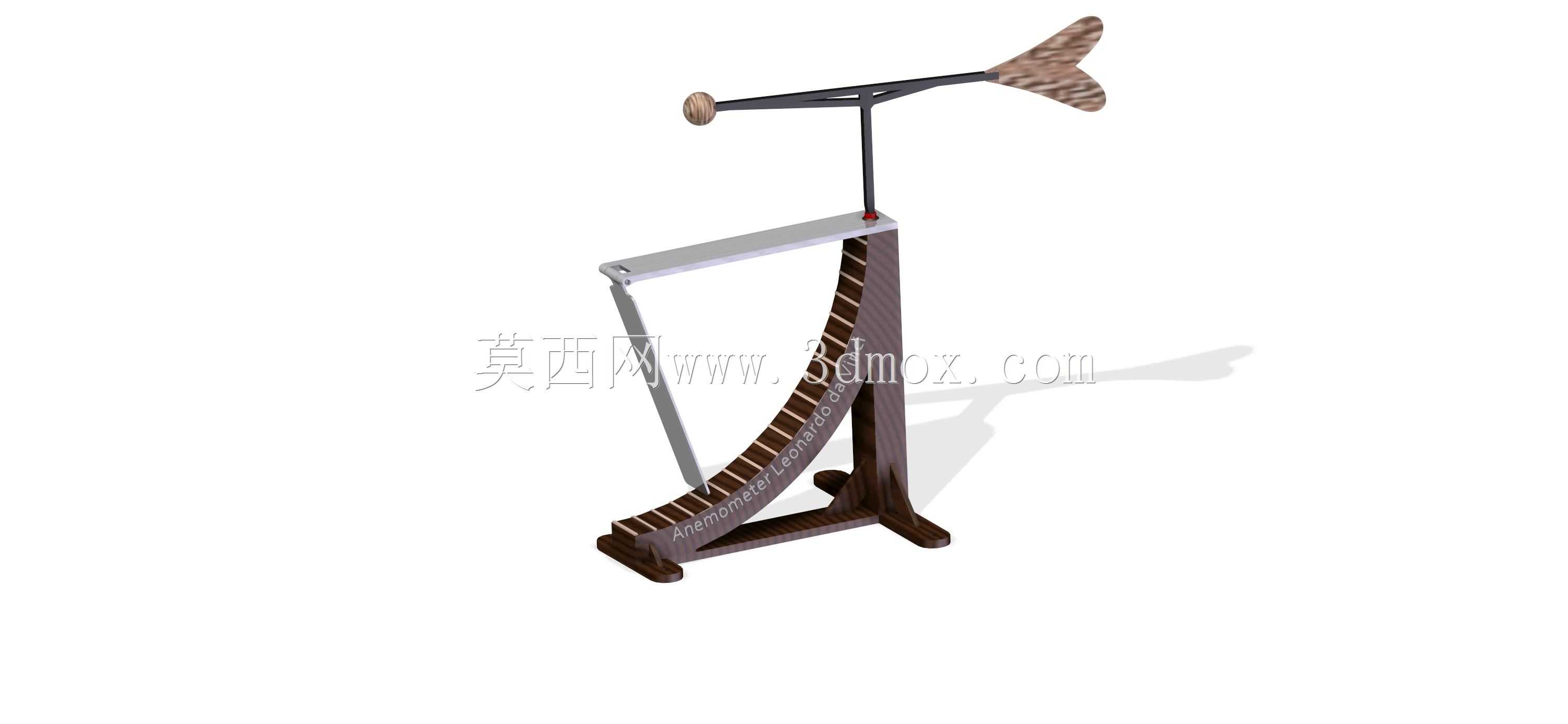

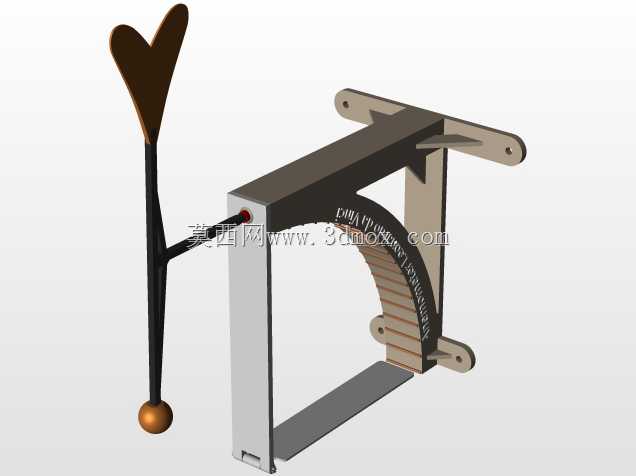

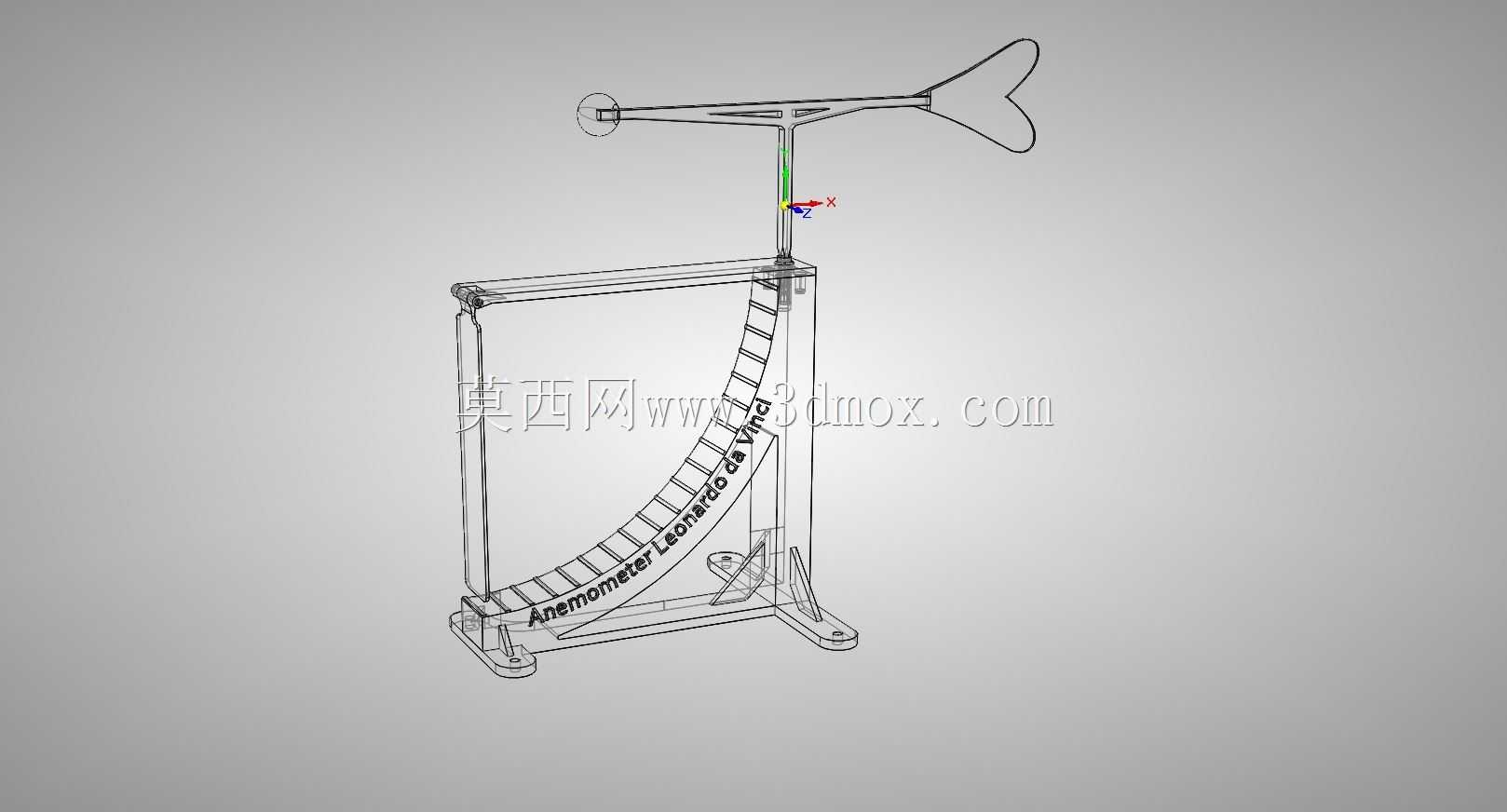

　　这款风速测量装置的结构脱胎于早期古典力学设计思路，整体采用立式支撑架构，主体支撑件为带刻度标识的弧形立架，底部设置三点式支撑脚，可直接放置于平整的户外观测台面，无需额外打孔固定，安装边界仅需预留直径200mm左右的圆形放置区域，整体高度控制在350mm区间，不会占用过多观测点位空间。装置顶端设置风向指示尾翼，通过垂直枢轴与立架顶端连接，尾翼采用仿生鱼尾造型，可在水平方向360度自由转动，始终对准来风方向，为风速检测提供准确的迎风角度参考。风速感应部分采用重力摆锤式结构，摆杆一端连接轻质受风翼板，另一端通过枢轴固定在立架上部的横向支撑臂上，当气流作用于翼板时，摆杆会沿弧形立架的刻度面抬升，抬升角度与实时风速呈对应关系，

　　观测者可直接通过摆杆指向的刻度位置读取当前风速数值，无需外接电源或电子传感元件，完全依靠纯机械结构完成风速的直观指示。从实际应用场景来看，这类纯机械风速装置可用于户外教学演示、古典机械复原展示、庭院气象观测等场景，相比电子风速仪，其结构完全外露，可直观展示风力作用与机械传动的对应关系，在中小学科学教育、科技馆展品制作领域有较高的适配性，同时无电子元件的结构特性也使其可在无供电的野外临时观测点长期使用，无需考虑电池更换或电路防潮问题。设计过程中，枢轴转动部位的阻尼控制是核心要点，枢轴过紧会导致摆杆响应滞后，无法准确捕捉微风状态下的风速变化，枢轴过松则会导致摆杆在阵风作用下出现大幅晃动，读数稳定性不足，因此枢轴位置预留了0.

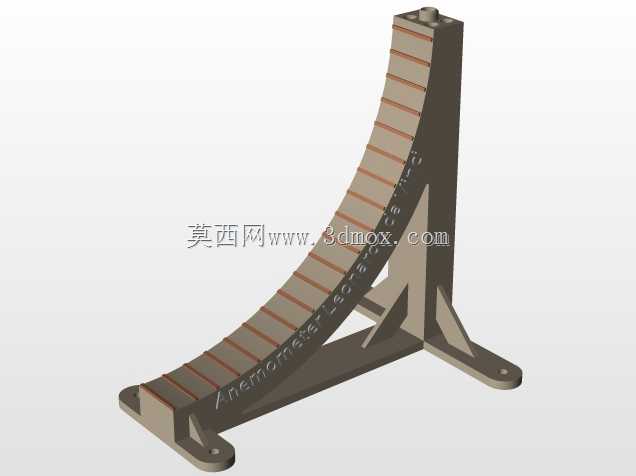

　　1mm的间隙调整量，可根据实际使用场景的风力范围调整转动阻尼，保证读数的准确性与稳定性。受风翼板采用轻质平板结构，安装时需保证翼板平面与风向指示尾翼的指向垂直，确保来风可垂直作用于翼板受力面，避免因角度偏差导致受力分量损失，带来读数误差。弧形立架上的刻度标识采用等角度划分方式，对应0至12级风力的风速区间，刻度线采用阴刻工艺嵌入立架表面，长期户外使用也不会出现标识磨损脱落的问题。底部支撑脚采用向外延伸的外张式设计，可降低整体装置的重心，在6级以下风力环境下不会出现倾倒问题，若需在更高风力场景下使用，可在支撑脚位置加装配重块，进一步提升放置稳定性。整个装置的连接部位除枢轴的转动配合外，其余固定连接位置均采用粘接方式完成装配，

　　装配时需保证立架的垂直度，避免因立架倾斜导致摆杆初始位置偏移，带来系统读数误差。翼板与摆杆的连接位置需保证翼板处于竖直状态，确保受力均匀，尾翼与枢轴的连接需做动平衡调整，保证尾翼转动灵活无卡滞，可准确跟随风向变化调整指向。
