防爆型温度传感探测终端结构设计

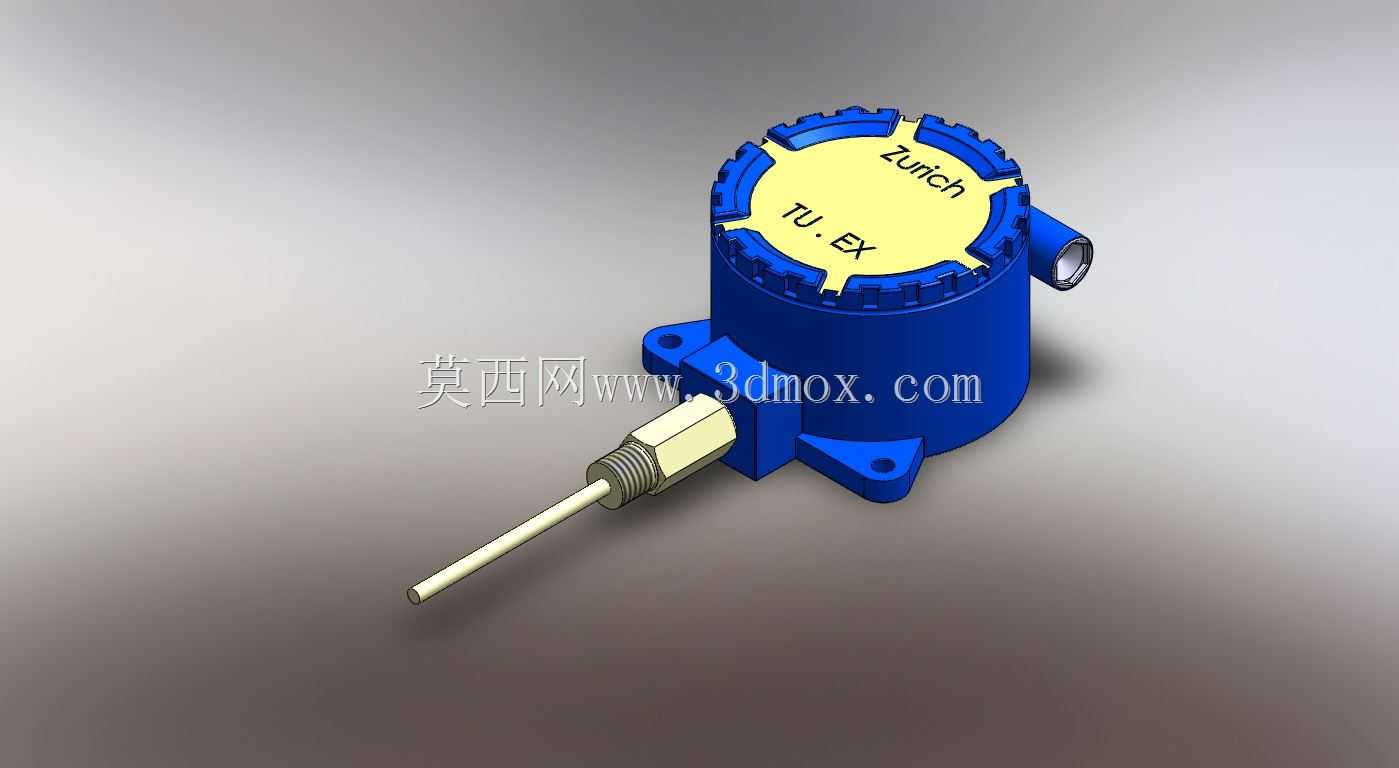

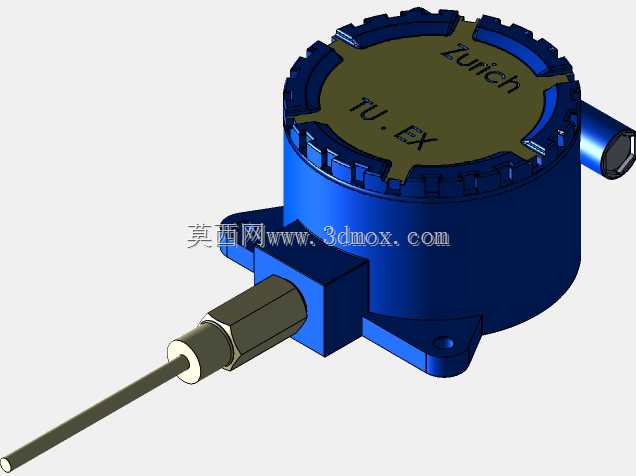

　　这款温度探测终端的结构设计，核心围绕工业现场防爆工况下的温度监测需求展开，首先从应用场景来看，这类装置主要部署在存在易燃易爆气体混合物的化工、油气开采、井下勘探等作业区域，用来持续采集环境或设备接触面的温度参数，避免温度异常引发的安全隐患，区别于普通民用温度传感器，隔爆性能是结构设计的第一优先级。从整体结构拆分来看，主体分为隔爆壳体、探测探杆、电气接口三个核心部分，壳体采用圆形法兰端盖配合筒状基座的结构，端盖边缘设计了多段式防滑齿槽，方便现场运维人员徒手完成端盖的旋紧操作，不需要额外借助专用工装，端盖表面预留的标识区域采用凹陷式设计，避免现场剐蹭导致防爆标识、参数标识磨损脱落，壳体基座底部设计了两个带安装孔的固定支脚，安装孔的间距、

　　孔径按照常规工业现场壁挂式、管道贴合式安装的通用尺寸设计，支脚与壳体主体采用一体化铸造成型后做二次机加工，保证安装面的平面度，避免安装时出现应力集中导致壳体密封面变形。探杆部分采用阶梯式密封结构，探杆与壳体衔接的位置设计了六角锁紧配合密封填料函的结构，既可以根据现场安装需求调整探杆的插入深度，又能保证隔爆间隙满足防爆标准要求，探杆本体采用金属护套包裹内部测温元件，护套端部做圆滑过渡处理，避免安装时划伤设备表面或者操作人员，探杆的长度设计覆盖了多数管道壁温检测、浅层介质温度检测的插入深度需求，不需要额外加装延长杆就能完成常规点位的部署。电气接口布置在壳体侧方，采用标准的防爆电缆引入结构，接口的朝向与探杆轴向呈90度夹角，

　　方便现场布线时电缆从侧面走线，避免线缆与探杆部分产生干涉，同时侧置接口也能减少液体、粉尘顺着线缆流入壳体内部的概率。壳体内部预留的腔体空间，足够容纳测温信号转换模块、接线端子等元器件，腔体的内壁做了均匀的壁厚设计，既满足隔爆壳体的强度要求，又不会因为壁厚过大导致整体重量超标，端盖与筒体的配合面采用止口式隔爆接合面，接合面的长度、间隙都严格按照隔爆型设备的设计规范取值，保证内部如果出现元器件燃爆的情况，火焰通过接合面间隙传出后能够被充分冷却，不会引燃外部的易燃易爆介质。从安装边界来看，这款探测终端的整体外轮廓尺寸适配多数工业现场的安装空间，固定支脚的安装孔可以兼容M6-M8的膨胀螺栓或者抱箍固定件，不管是固定在墙面、

　　设备支架还是管道外壁，都不需要额外制作过渡安装板，探杆的最小弯曲半径、壳体的最大旋转直径都做了冗余设计，现场安装时即使出现小角度的安装偏差，也不会和周边的管线、设备结构产生碰撞。在功能实现上，这种结构设计可以保证设备在-40℃到85℃的环境温度范围内稳定工作，壳体的防护等级可以满足户外露天部署的要求，雨水、粉尘不会进入壳体内部影响电路运行，探杆的响应速度也因为金属护套的薄壁设计得到保证，不会因为护套过厚导致温度检测滞后，能够及时捕捉到温度的异常波动，给后台控制系统提供准确的温度参数。设计过程中也充分考虑了现场运维的便利性，端盖旋开后不需要完全拆下就能完成内部接线、模块更换的操作，探杆部分如果出现损坏，可以在不拆卸壳体主体的情况下单独更换探杆组件，减少现场维护的工作量，也降低了运维成本。
