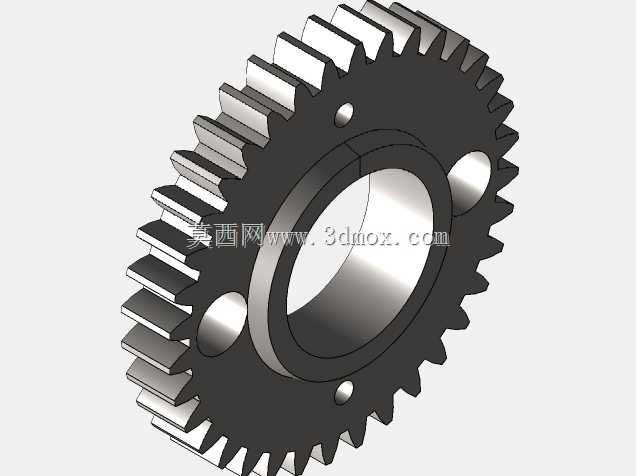

　　这款正齿轮遵循DIN标准参数设计，模数为2，齿数35，是机械传动系统中应用极广的平行轴传动部件，常见于中小功率的工业变速器、机床进给机构、轻工输送设备的动力传递单元中，主要作用是在平行布置的两根转轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，结构更简单，装配调整的容错空间更大，非常适合对传动平稳性要求中等、轴向安装空间受限的传动场景。从结构设计来看，齿部采用标准渐开线齿形，齿顶高、齿根圆角都按照DIN标准的通用传动齿轮参数取值，齿根处做了标准圆角过渡，能有效降低齿根位置的应力集中系数，在承受交变冲击载荷时减少断齿风险，适合中低速、载荷存在小幅波动的工况。齿轮本体采用辐板式结构，

　　中心是贯通的安装轴孔，孔壁加工精度满足过渡配合要求，可以直接套装在对应直径的传动轴上，依靠轴肩或者轴用挡圈实现轴向定位；辐板上均匀分布了三个圆形的定位销孔，安装时可以穿入定位销和传动轴或者连接法兰实现周向固定，相比单键连接，这种多销定位的方式能传递更大的扭矩，同时避免键槽对轴和齿轮本体的强度削弱，在频繁正反转的传动场景下，能有效减少键连接的间隙冲击，提升传动的响应速度。齿轮的齿宽经过匹配计算，和2模数的齿形参数适配，既保证足够的齿面接触面积来分散接触应力，避免齿面过早出现点蚀磨损，又不会因为齿宽过大导致载荷沿齿宽方向分布不均，提升材料的利用率。在实际选型应用时，需要注意它的安装边界尺寸：齿顶圆直径是模数乘以齿数加2倍模数，

　　也就是74mm，安装时相邻部件的径向间隙需要预留至少2mm以上，避免运转时和周边结构发生剐蹭；中心轴孔的尺寸按照适配的传动轴直径加工，装配前需要确认轴的尺寸公差，保证配合松紧度合适，过松会出现运转时的偏心振动，过紧则会导致装配困难，甚至压装时出现齿轮内孔的塑性变形。辐板上的三个定位销孔的中心分布圆直径需要和配对连接的法兰或者轴上的销孔位置严格对中，销孔的公差采用H7级别，和标准圆柱销配合，装配时需要涂抹少量润滑脂方便压入，同时避免销孔出现锈蚀导致后期拆卸困难。在传动系统匹配上，这款齿轮可以和同模数、压力角一致的任意齿数正齿轮啮合，中心距按照两个齿轮的分度圆半径之和计算，安装时需要严格保证两根轴的平行度，轴的平行度误差需要控制在0.

　　05mm/100mm以内，否则会出现齿面偏载，导致局部齿面磨损过快，严重时甚至会出现轮齿断裂的情况。日常运行时，齿面需要定期涂抹润滑脂或者采用飞溅润滑，在齿轮箱内使用时可以搭配齿轮油浸浴润滑，降低齿面的摩擦系数，减少磨损，提升传动效率和使用寿命。相比带传动和链传动，齿轮传动的传动比精准，没有滑动，转速同步性好，在需要精确传动比的进给机构、分度机构中应用优势明显，这款正齿轮的参数属于通用标准系列，替换性强，不需要单独定制特殊参数的配对齿轮，设备维护时配件采购成本更低，更换流程也更简单，不需要复杂的调整就能快速恢复设备的传动功能。在三维建模过程中，齿形的生成严格遵循渐开线生成原理，先通过参数化公式生成单个齿的渐开线齿廓，再通过圆周阵列得到全部轮齿，齿根的过渡曲线按照标准刀具加工的轨迹生成，和实际机加工出来的齿形完全一致，在做虚拟装配、运动仿真、有限元受力分析时，模型的还原度足够高，仿真计算的结果能直接给实际结构设计提供参考，避免设计阶段出现结构干涉、强度不足的问题，减少后续实物样机的修改次数，缩短产品的研发周期。
