多段组合式粉碎齿辊结构三维设计

　　该结构为粉碎设备核心执行部件，主要应用于固废处理、粮油加工、橡塑破碎、生物质预处理等场景的物料粉碎工序，作为双辊或单辊粉碎设备的动辊单元，直接参与物料的剪切、挤压、撕扯破碎作业，其结构设计直接决定设备的出料粒度、处理效率与易损件使用寿命。

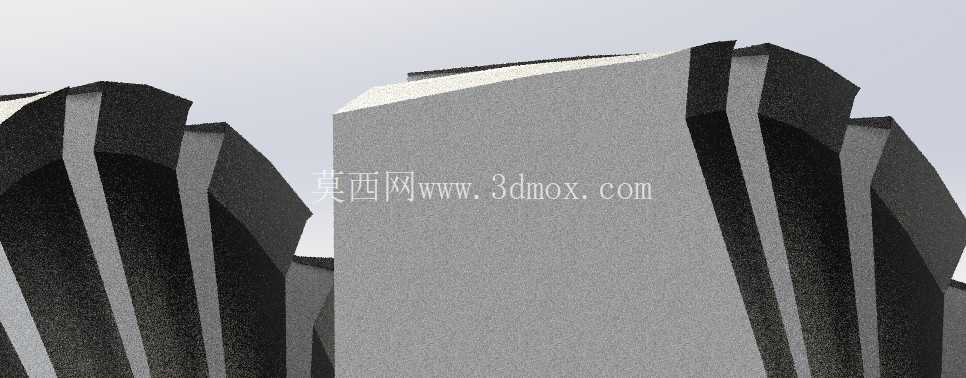

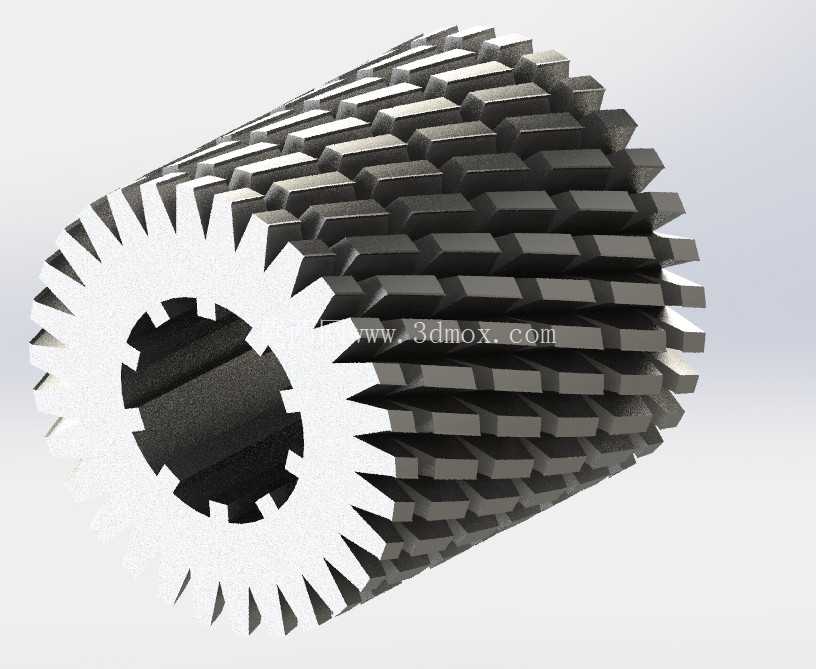

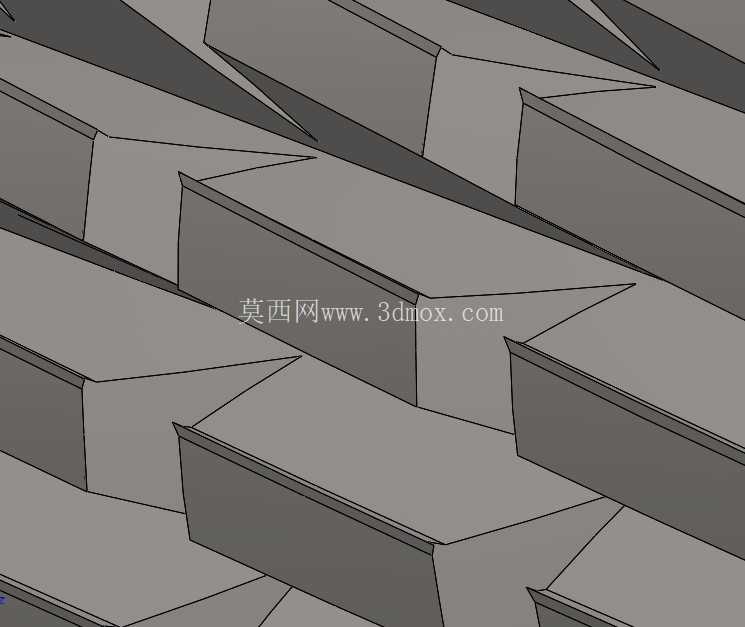

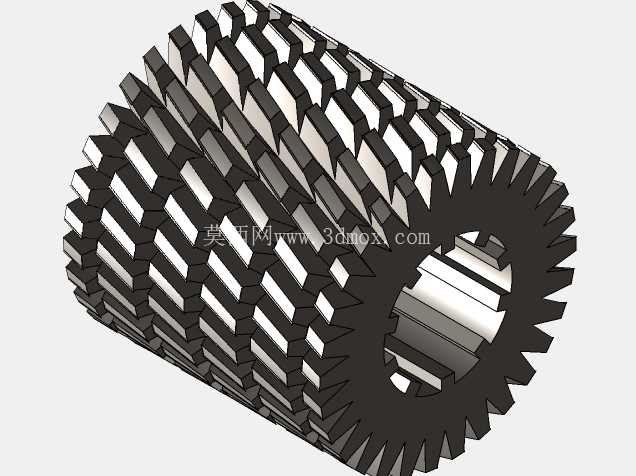

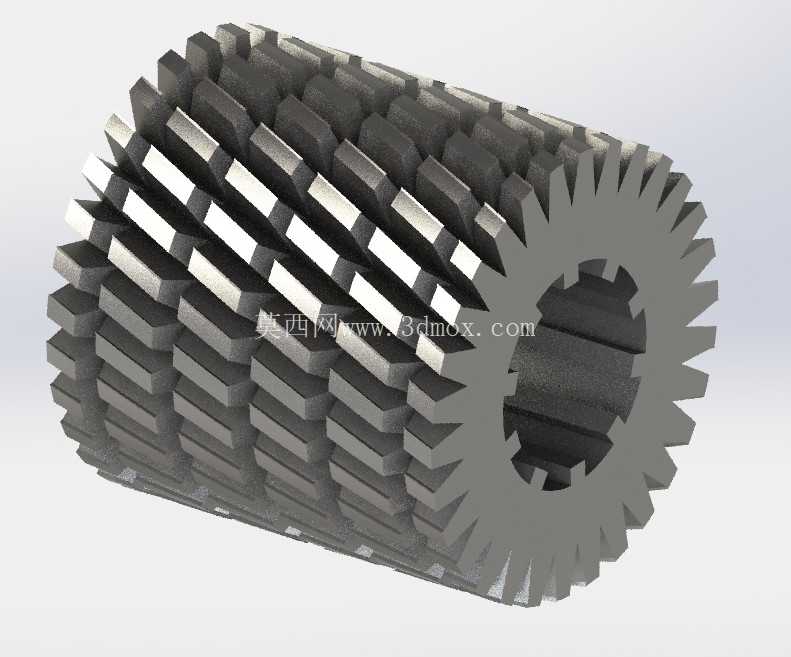

　　从功能特性来看，该齿辊采用多段叠装式齿片组合结构，区别于传统整体铸造齿辊，分段式设计可根据磨损情况单独更换对应区段的齿片，无需整体报废辊体，大幅降低后期维护成本与停机更换时长。齿形采用斜向排布的梯型齿，相邻齿片的齿槽错位对齐，作业时齿刃可逐步切入物料，避免整圈齿同时接触物料带来的冲击载荷，有效降低设备运行时的振动与主轴负载，同时斜齿排布可在辊面形成连续的剪切刃口，对韧性物料、纤维类物料有更好的撕扯破碎效果，避免普通直齿辊容易出现的物料打滑、卡料问题。

　　设计过程中优先考虑了动力传递的可靠性，辊体内孔采用渐开线内花键结构，与主轴的外花键配合可实现大扭矩传递，相比普通平键连接，花键配合的接触应力分布更均匀，可承受破碎作业中频繁出现的冲击载荷，同时对中性更好，高速运转时的动平衡表现更优，减少轴承端的额外径向载荷。齿片的齿顶与齿根均做了圆弧过渡处理，避免应力集中导致的齿部崩裂，齿面的工作角度经过反复校核，既保证齿刃有足够的切入角度，又避免齿形过尖导致的耐磨性能下降，适配淬火后热处理的工艺要求，齿部硬度可达到HRC55-60，满足长时间破碎硬质物料的耐磨需求。

　　安装边界方面，该齿辊的轴向定位依靠两端轴肩与锁紧套实现，齿片叠装后通过两端的压紧端盖锁死，避免运转过程中齿片出现轴向窜动；径向尺寸需匹配粉碎腔的定刀间隙，设计时预留了1.5-3mm的可调间隙范围，可根据目标出料粒度调整齿辊与定刀、对辊之间的间距，间隙越小出料粒度越细，相应的处理效率会略有下降，适配不同工况的破碎需求。齿辊的内花键参数需与对应规格的主轴完全匹配，安装时需保证花键配合面的清洁度，涂抹少量润滑脂避免装配时出现卡滞，同时需做整体动平衡校正，平衡等级达到G6.3以上，避免高速运转时出现异常振动。

　　在实际工况适配中，该齿辊可根据处理物料的特性更换不同齿形的齿片，比如处理脆性物料时可选用齿距更小的细齿片，处理大块高硬度物料时可选用齿高更高的粗齿片，模块化的叠装结构让同一辊体可适配多种作业场景，无需重新加工整个辊体。齿片的加工可采用模锻后铣齿的工艺，相比铸造齿坯，锻件的内部金相组织更致密，抗冲击性能更强，适合破碎作业中频繁的载荷波动工况。装配时需保证每段齿片的周向定位准确，错位角度一致，避免出现齿面错落导致的负载不均问题，压紧端盖的锁紧力矩需符合设计要求，防止长时间运转后螺栓松动导致齿片移位。
