连杆驱动电动气囊式空气通气装置结构

　　在应急呼吸辅助、小型通风换气的场景里，这类电动气囊通气装置的结构设计核心，是用极简的机械结构替代复杂的气路控制，降低整体制造与组装门槛，尤其适配小批量快速制作的需求。整套结构的动力输出端采用无刷电机搭配曲柄连杆的传动方案，电机输出的旋转运动通过连杆转化为摆臂的往复摆动，直接对柔性气囊腔体形成规律性的挤压与释放，不需要额外搭配电磁阀、气路控制阀这类元件，就能完成腔体的吸气、排气循环，气路通断完全依靠气囊被挤压时的腔体形变、以及摆臂复位时的负压回弹实现，整套动作逻辑不需要复杂的控制程序介入，仅通过基础的转速调节就能改变每分钟的通气频次，适配不同场景下的通气量需求。

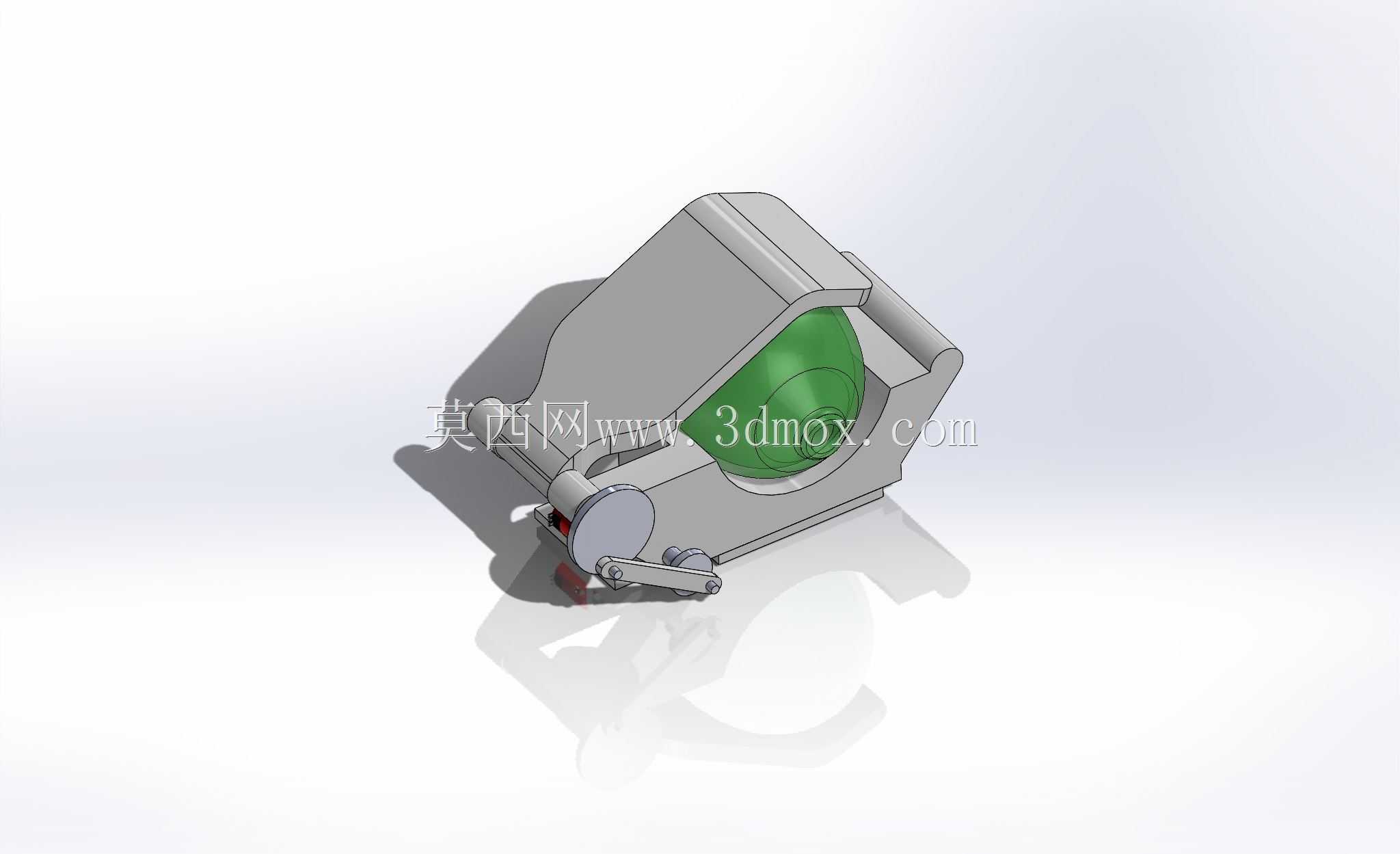

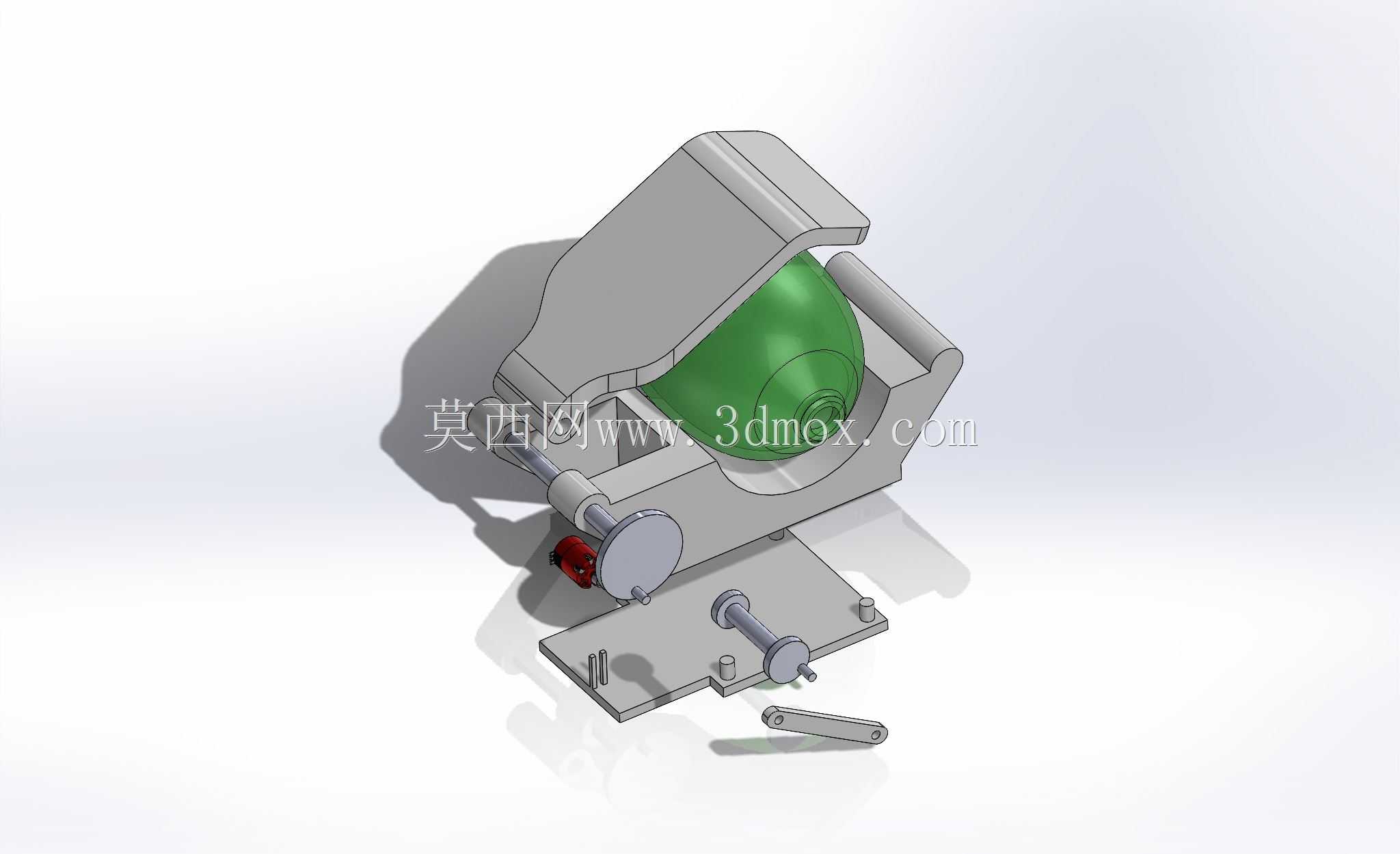

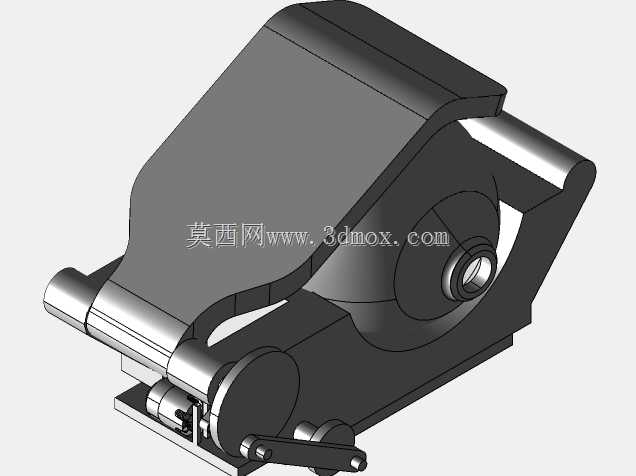

　　从结构布局来看，整套装置的支撑框架采用一体化的弯折式壳体设计，壳体同时承担电机安装座、连杆转轴支撑、气囊腔体限位的多重作用，不需要额外拼接多个安装支架，减少了紧固件的使用数量，也降低了组装时的对位难度。气囊腔体被限位在壳体的弧形卡槽内，摆臂的挤压面做了与气囊自然膨胀弧度匹配的弧面设计，挤压过程中摆臂与气囊外壁的接触为面接触，避免局部应力集中造成气囊过早疲劳破损，延长柔性部件的使用寿命。连杆与摆臂、电机输出轴的连接位置都采用了金属轴与轴承配合的转动副，转动过程中阻尼小、磨损量低，长期往复运行也不会出现明显的旷量，保证挤压行程的一致性。

　　安装边界方面，整套结构的外形轮廓规整，没有外凸的尖锐结构，壳体底部预留了平整的安装面，可以直接通过螺栓固定在平面基座上，也可以搭配简易的卡扣结构嵌入到小型设备的舱体内，不需要预留太大的操作维护空间，因为整体结构的易损件只有柔性气囊与转动轴承，日常维护只需要定期检查气囊的磨损情况、给转动副加注少量润滑脂即可。设计过程中特意简化了电气控制部分的结构，控制模块可以直接贴合在壳体外侧的预留平面上，不需要额外设计独立的控制舱，进一步压缩了整体的占用空间。

　　功能实现上，这套结构在运行时，电机带动连杆转动，摆臂向气囊方向摆动时，气囊腔体被压缩，内部空气顺着出口端排出；摆臂回摆时，气囊依靠自身弹性回弹扩张，外部空气从入口端被吸入腔体，完成一个完整的通气循环。因为没有复杂的气路切换结构，气流通道的阻力非常小，通气效率比同体积的膜片式气泵更高，而且运行过程中只有连杆转动的轻微声响，噪音水平远低于叶轮式通风装置，适合对噪音有要求的使用场景。结构设计时特意将所有转动部件都布置在壳体的外侧区域，与气囊腔体完全隔开，避免转动副的润滑脂污染气路，也防止长期运行产生的磨屑进入通气通道，保证输出气流的洁净度。

　　从实际适配性来看，这套结构的挤压行程可以通过改变连杆上的曲柄安装半径进行调整，不需要重新制作整套壳体结构，就能适配不同容积的气囊腔体，覆盖不同通气量的需求。电机的安装位做了长条形的调节槽，可以调整电机的安装位置来张紧传动部位，抵消长期运行产生的装配间隙。整个装置的零件拆分逻辑充分考虑了快速制作的需求，除了柔性气囊、标准轴承与紧固件之外，其余结构件都可以通过常规的加工方式制作，不需要特殊的工艺或者定制模具，小批量制作的成本非常低，组装过程也不需要专用的工装夹具，普通操作人员按照装配对位标识就能完成整套装置的组装，大幅降低了生产门槛。
