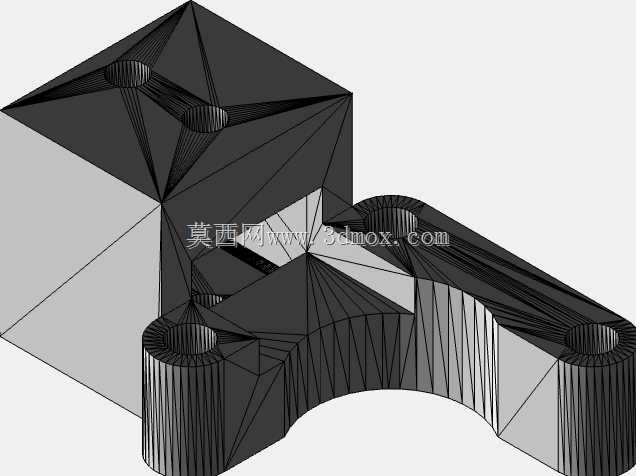

AM8系列电源变压器安装结构三维设计

　　在工业控制配电、小型机电设备供电回路的设计环节，电源变压器的安装适配性直接决定了整套电控系统的布局合理性与长期运行可靠性，本次完成结构建模的AM8系列电源变压器安装结构，正是针对小功率AC-DC供电场景下的紧凑安装需求完成的全参数化三维设计，可直接嵌入各类低压电控柜、嵌入式设备供电舱、小型机电产品的内部安装位完成适配。从实际工程应用的场景来看，这类小功率电源变压器常被用于工控信号回路的电压隔离、传感器供电支路的电压转换、小型消费类机电产品的市电降压环节，其安装结构的设计不能仅满足电气性能要求，更要兼顾狭小空间内的装配便利性、长期运行的结构稳定性，以及与周边电气元件的安全绝缘距离。

　　整个结构的设计思路从安装边界的反向推导开始，先锁定目标应用场景下的通用安装舱位尺寸，预留出不小于8mm的周边安全间隙，再反向排布铁芯、绕组、接线端子的相对位置，避免出现安装时与周边结构干涉、接线操作空间不足的问题。结构主体的承载部分采用一体化折弯成型的安装支架设计，支架上预留的四个沉头安装孔位对应行业通用的变压器安装孔距，可直接适配M4规格的安装螺丝，安装时不需要额外制作转接板，能直接固定在电控柜的安装梁或者设备内部的塑料安装柱上，沉头孔的设计可以保证螺丝安装后端面不突出支架平面，不会刮伤周边的导线绝缘层。绕组部分的固定结构做了针对性的加强设计，在绕组与安装支架的接触位置增设了绝缘衬垫的安装卡槽，衬垫采用耐温120℃的绝缘板材加工，既可以阻断绕组与金属支架之间的漏电通路，也能缓冲设备运输、运行过程中产生的振动，避免绕组长期受振动出现漆包线磨损、匝间短路的问题。接线端子的排布采用两侧错位布局，高压进线端与低压出线端分别布置在结构的两个对角位置，端子之间的爬电距离满足低压电气设备的安全规范要求，每个接线位都预留了足够的导线弯折空间，即使是采用带绝缘护套的冷压端子接线，也不会出现端子之间相互触碰短路的风险。

　　铁芯部分的固定结构采用抱箍式设计，抱箍与铁芯之间预留了0.2mm的间隙用于填充绝缘缓冲胶层，既可以保证铁芯叠片在长期运行过程中不会出现松动移位，也能避免金属抱箍直接挤压铁芯造成叠片短路、增大空载损耗的问题。结构上的所有圆角过渡都做了R1以上的倒角处理，没有尖锐的棱角，既可以避免装配过程中划伤操作人员的手部，也能防止尖锐棱角刺破导线绝缘层造成安全隐患。在安装边界的尺寸控制上，整个结构的最大外轮廓尺寸严格控制在目标舱位的允许范围内，接线端子的突出高度不超过结构顶面12mm，保证安装后变压器整体不会突出安装舱位，不会影响设备外壳的装配；底部支架的支撑脚高度设置为5mm，既可以在变压器底部留出足够的散热间隙，保证绕组运行过程中产生的热量可以通过底部空气流通散出，也能避免支架直接贴在安装平面上，防止安装平面的凝露直接接触金属支架造成锈蚀。

　　考虑到部分应用场景下需要对变压器做浸漆绝缘处理，结构上所有的拼接缝隙都预留了足够的浸漆流通通道，不会出现浸漆过程中漆液残留无法排出的问题，浸漆完成后整个结构的绝缘强度与结构刚性都能得到进一步提升。在与周边元件的适配性上，结构侧面预留了接地端子的安装位，接地端子直接与金属安装支架连通，安装时只需要将设备的保护接地线接在该端子上，就能实现整个变压器金属结构的可靠接地，满足电气设备的安全防护要求。整个建模过程中所有的配合尺寸都采用参数化驱动，后续如果需要调整功率规格、更改安装孔距，只需要修改对应的参数就能快速生成新的结构模型，不需要重新从零开始绘制，能大幅缩短同系列不同规格产品的设计周期，也方便结构工程师根据具体的项目安装需求快速调整适配。
