Cesaroni Pro75 Gen2 M2020固体火箭发动机结构

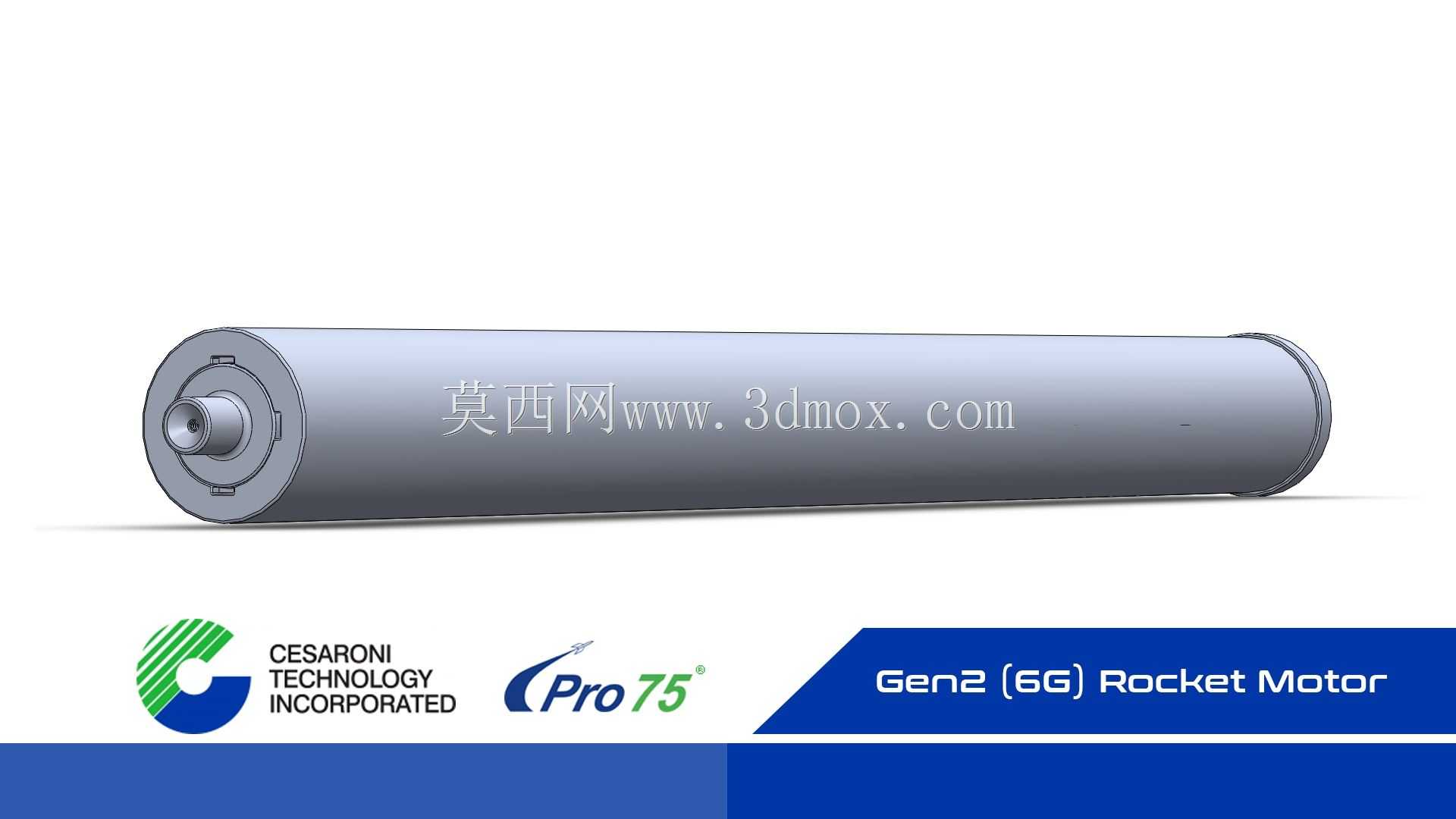

　　在业余航天与小型探空火箭的动力选型场景中，这类商用成品固体火箭发动机是不少高校航模队、业余航天爱好者开展试验的核心动力部件，区别于自制推进剂的发动机，该款成品发动机在推进剂一致性、壳体承压安全系数上都经过了多轮实测试验，能大幅降低试验过程中的动力端失效风险。从结构设计逻辑来看，这款Gen2代的6G规格发动机采用了无XL喷管的构型，整体为同轴圆柱回转体结构，所有配合面均围绕中心轴线做对称设计，在建模过程中可以优先通过回转特征完成主体壳体、前端封头、后端喷管座的基础轮廓，再对局部安装接口、密封槽位做切除或凸台特征处理，能大幅提升建模效率同时保证形位公差的合理性。实际使用场景中，这类发动机多用于亚轨道探空试验、高速火箭模型的动力段，

　　工作时推进剂在壳体内腔稳定燃烧，通过喷管收敛扩张段将高温高压燃气的内能转化为喷射动能，为箭体提供轴向推力，无额外喷管延伸段的设计也让整体结构长度更紧凑，适配箭体直径75mm规格的标准箭身舱段，不需要额外做转接环设计就能直接与同直径的箭体舱段对接，安装边界上需要注意前端点火器接口的安装深度，预留足够的点火线走线空间，后端喷管出口与箭体尾端的距离要满足燃气喷射的膨胀要求，避免高温燃气直接冲刷箭体尾部结构造成烧蚀失效。从结构细节来看，发动机壳体采用高强度金属材质加工，内壁做了隔热层贴合处理，建模时需要区分壳体金属层、隔热衬层、推进剂药柱、喷管耐热嵌件的不同材质分层，不同结构层的配合公差需要满足热胀冷缩的工作要求，

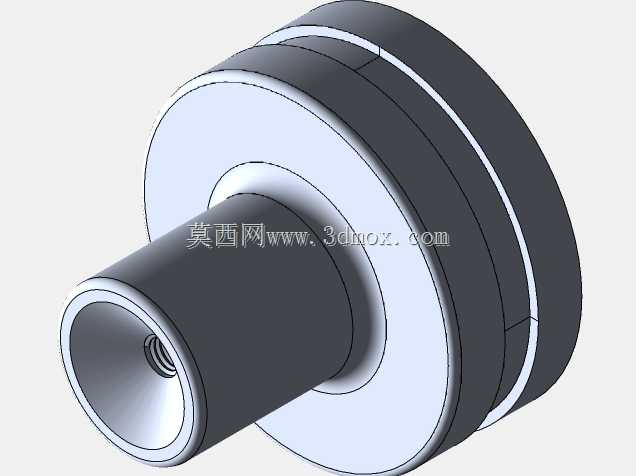

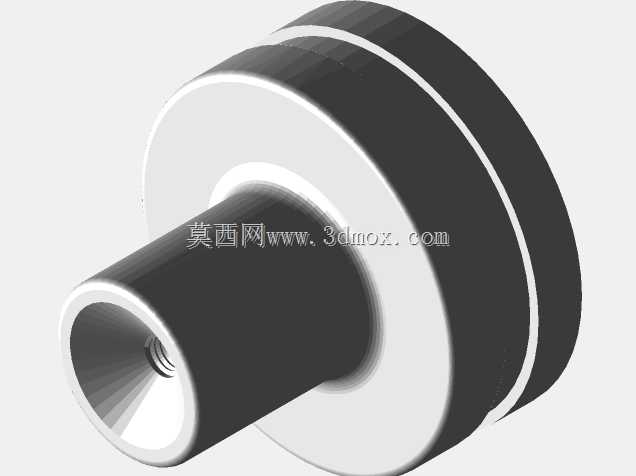

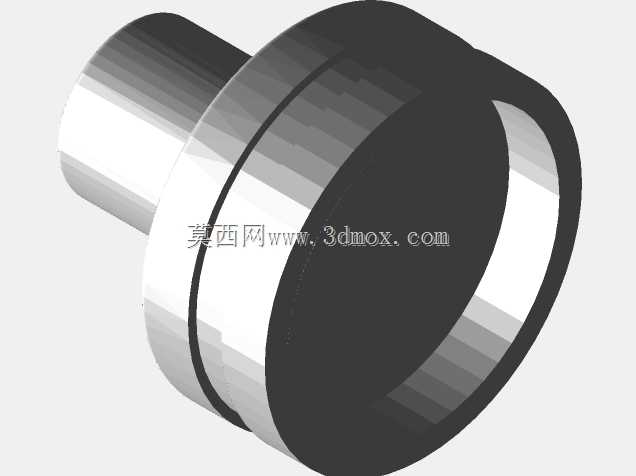

　　常温装配状态下隔热衬层与壳体内壁为过盈配合，避免工作过程中高温燃气窜入衬层与壳体间隙造成壳体烧穿。前端的点火器安装座设计有标准密封螺纹接口，配合O型密封圈实现点火端的高压密封，建模时要还原密封槽的截面尺寸与槽位深度，保证密封结构的合理性，后端喷管座与壳体的连接采用卡扣加端面密封的结构，既可以满足快速装填更换药柱的使用需求，又能保证工作状态下的连接强度与密封性能，不会因为燃烧室内的高压出现连接松脱问题。在开展三维建模时，需要重点关注各回转面的同轴度公差要求，尤其是喷管喉部、壳体中心轴线、前端点火器安装孔的同轴度，一旦同轴度偏差过大，工作时会出现推力偏心问题，直接影响箭体的飞行稳定性，甚至会造成箭体起飞后偏航坠毁。

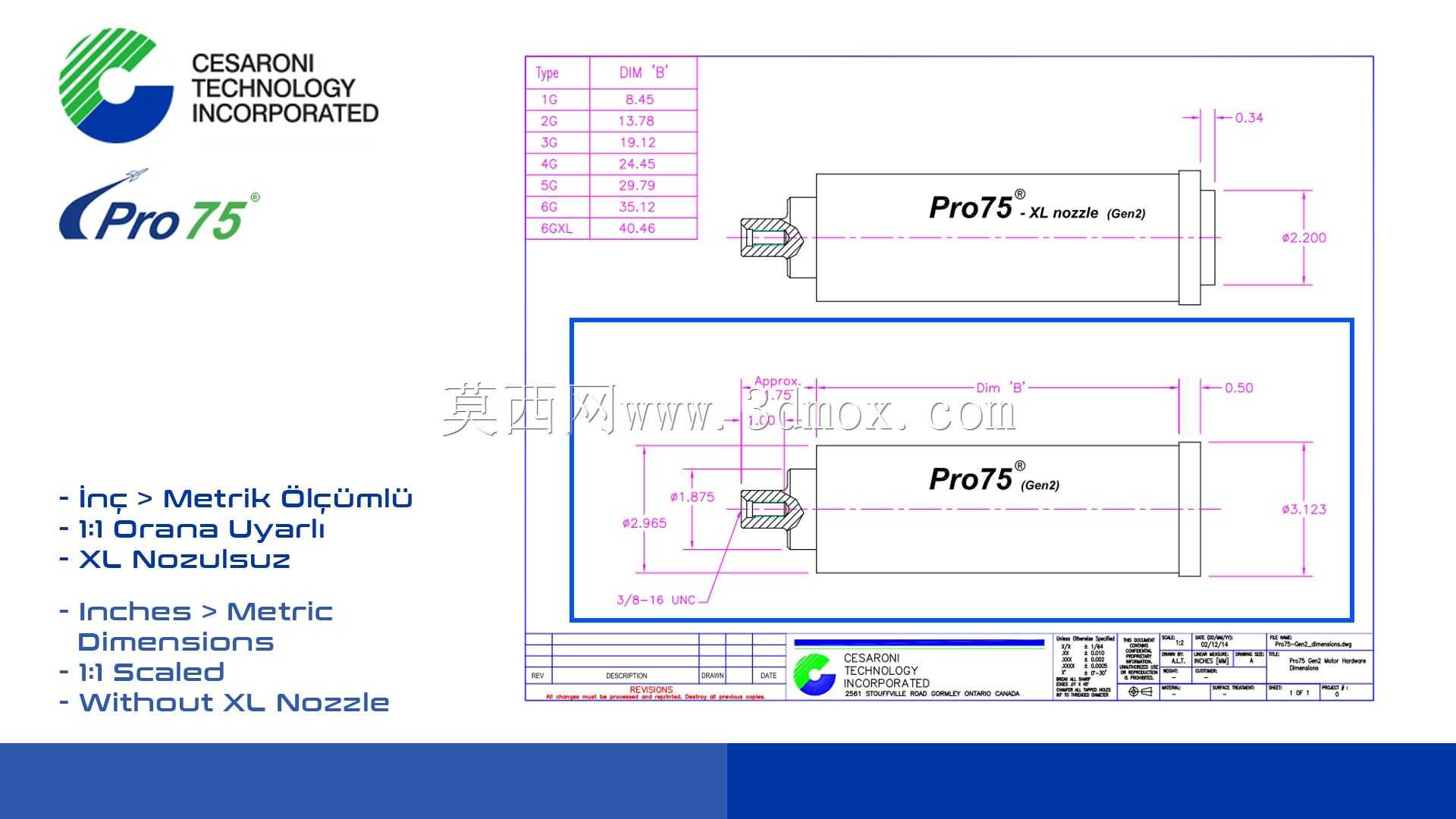

　　外形尺寸上整体为等直径圆柱结构，外径匹配75mm的标准箭身规格，整体长度适配M2020规格药柱的装填长度，安装时不需要对箭身舱段做额外的修形处理，直接通过卡箍或者径向紧定螺钉就能完成与箭体的固定，固定点位要避开壳体的薄壁区域，选择壳体前后端的加厚连接环位置做固定，避免紧定螺钉压穿壳体薄壁造成结构失效。不同于大型运载火箭的液体发动机结构，这类小型固体火箭发动机没有复杂的管路、泵阀结构，整体结构非常简洁，所有功能都集成在圆柱壳体内部，工作过程中没有活动部件，可靠性更高，储存周期也更长，非常适合单次使用的探空火箭、模型火箭场景。建模过程中还要注意药柱的内孔构型，该款发动机采用的是内孔燃烧的药柱结构，燃烧面积随燃烧时间的变化经过专门设计，能保证工作过程中的推力曲线平稳，不会出现初始推力峰值过高造成箭体过载过大的问题，药柱外圆与隔热衬层的配合为小间隙配合，装配时可以顺利将药柱推入壳体内腔，同时又不会出现过大的间隙造成药柱在工作过程中出现窜动。喷管的收敛段与扩张段的型面经过气动优化，能保证燃气在喷管内充分膨胀，将燃气的热能尽可能转化为定向喷射的动能，提升发动机的比冲性能，喷管喉部采用耐高温的石墨或者陶瓷嵌件，建模时要单独区分嵌件与喷管壳体的装配关系，嵌件与喷管壳体之间采用过盈压装的配合方式，工作时嵌件承受高温燃气的直接冲刷，金属壳体部分不直接接触最高温的燃气区域，降低了对壳体材料的耐高温性能要求。
