RC小型内燃机核心结构三维建模设计

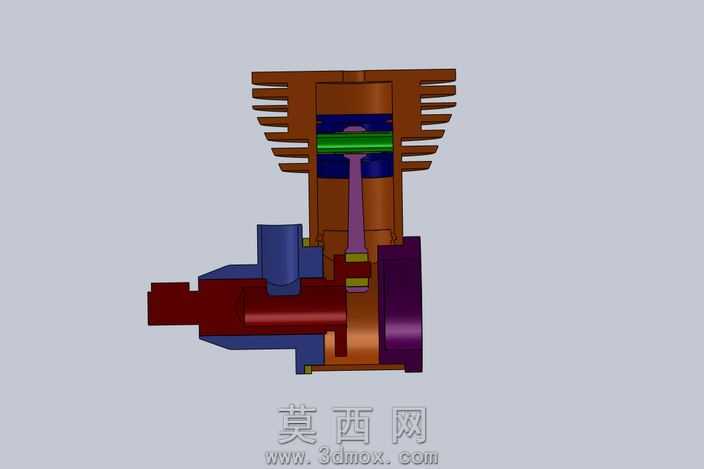

本模型为RC遥控模型配套的小型内燃机核心结构三维建模成果，建模过程依托SolidWorks平台完成，采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际装配约束完成整体组合，确保各部件的配合关系完全符合真实小型内燃机的运动逻辑。建模阶段针对气缸散热鳍片做了等距阵列特征处理，每一片鳍片的厚度、间距都参考同级别RC发动机的真实参数设定，保证散热结构的还原度；气缸内部的活塞部件采用分层建模，分别构建活塞本体、活塞环、活塞销等子结构，赋予活塞环金属镀铬材质、活塞本体铝合金磨砂材质，还原真实零件的质感差异。曲轴连杆机构作为动力传递的核心部件，建模时严格设定了连杆的摆动行程、曲轴的偏心距参数，添加了同轴心、行程限位等装配约束，可直接用于后续的运动仿真演示，直观展示活塞往复运动转化为曲轴旋转运动的全过程。曲轴箱部分做了分体式结构建模，区分出前曲轴腔、进气道、排气道等独立腔体，进气道部位赋予蓝色工程塑料材质，排气侧部位赋予耐高温深紫色金属材质，曲轴箱主体采用棕褐色铸铝材质，不同部件通过材质差异清晰区分结构边界，无需额外标注即可快速识别各功能区域。渲染阶段采用软件内置的Photoview360渲染器，添加了柔和的环境漫反射光源，调整了金属材质的反射粗糙度，避免过度反光遮挡结构细节，同时对装配体做了半剖面视角的展示处理，可直接观察到气缸内部活塞、连杆的装配位置，以及气缸头内部的气路结构。整个建模过程未对细小结构做过度简化，既保证了模型文件体积轻量化，适配RC动力系统的教学演示、结构参考需求，也完整保留了核心运动部件的关键参数，可作为小型内燃机设计入门、RC动力改装参考的数字化模型使用，清晰展现了二冲程小型内燃机的核心工作结构与装配逻辑。
