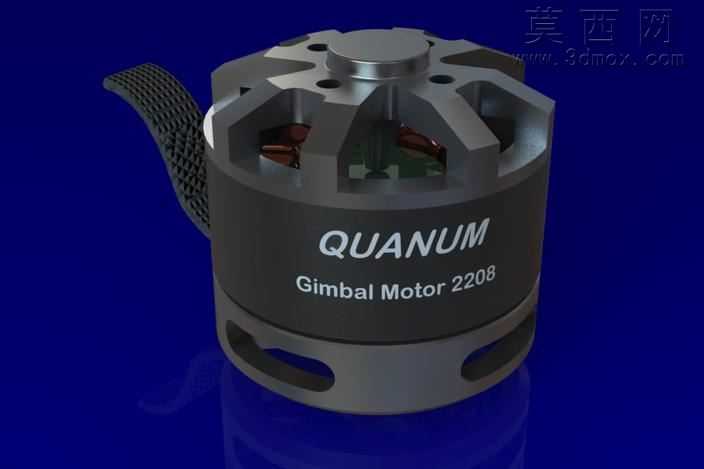

Quanum2208万向节无刷电机三维建模作品

本作品为Quanum2208云台无刷电机的三维建模成果，建模过程依托SolidWorks平台完成，整体遵循实物1:1比例还原，从结构拆解到细节刻画均严格参考实体电机的工程参数与外观特征。建模初始阶段先梳理电机的整体结构逻辑：该电机为外转子无刷结构，整体分为定子基座、外转子壳体、顶部安装端盖、出线防护结构四个核心部分，首先通过旋转凸台命令生成电机的圆柱形主体基座，基座侧面的镂空散热槽采用拉伸切除命令完成，槽位的弧度、开孔大小均匹配实物的散热设计需求，保证结构还原度的同时也还原了轻量化设计的特征。外转子壳体部分，先绘制壳体的圆柱轮廓，表面的品牌标识区域采用包覆命令实现文字与标识的凹陷效果，壳体上部的镂空窗口用于露出内部绕组结构，建模时通过阵列命令均匀分布六个镂空槽位，每个槽位的倒角、边缘圆角均做了精细化处理，避免模型出现尖锐棱角，还原实物的加工工艺特征。顶部端盖部分，端盖上的安装孔位采用圆周阵列命令均匀排布，孔位的直径、沉台深度均匹配实际安装螺丝的规格，端盖中心的轴孔与转子轴采用同轴配合设计，保证各部件装配时的配合精度。出线部位的编织防护套采用扫描命令生成，先绘制防护套的弯曲路径，再绘制编织纹理的截面轮廓，通过沿路径扫描并添加纹理映射还原编织网的质感，同时对出线口的护套固定结构做了细节刻画，还原线材防护的结构设计。材质与渲染环节，电机主体的金属部件分别赋予不同的金属材质：基座与端盖采用磨砂铝合金材质，调整材质的粗糙度、反射率参数还原阳极氧化铝合金的哑光金属质感；外转子壳体采用黑色哑光金属漆材质，表面的品牌文字赋予白色哑光塑料材质，形成清晰的视觉对比；内部露出的绕组线圈赋予红棕色绝缘漆包线材质，添加细微的纹理映射还原线圈的缠绕质感；编织护套赋予黑色尼龙编织材质，调整凹凸贴图参数还原编织纹理的凹凸触感。渲染阶段采用深蓝色纯色背景，添加三点布光方案：主光从侧上方打亮电机主体轮廓，辅光补充暗部细节避免死黑，轮廓光勾勒电机边缘提升立体感，最终渲染图清晰呈现电机的结构细节与材质质感。设计过程中重点考量了无刷电机的结构合理性，各部件的配合间隙、安装位的尺寸均符合实际生产的公差要求，既还原了实物的外观特征，也保证了模型的可装配性，可用于航模云台结构的装配验证、产品展示以及相关教学演示场景。
