仿生人体手部曲面结构三维数模

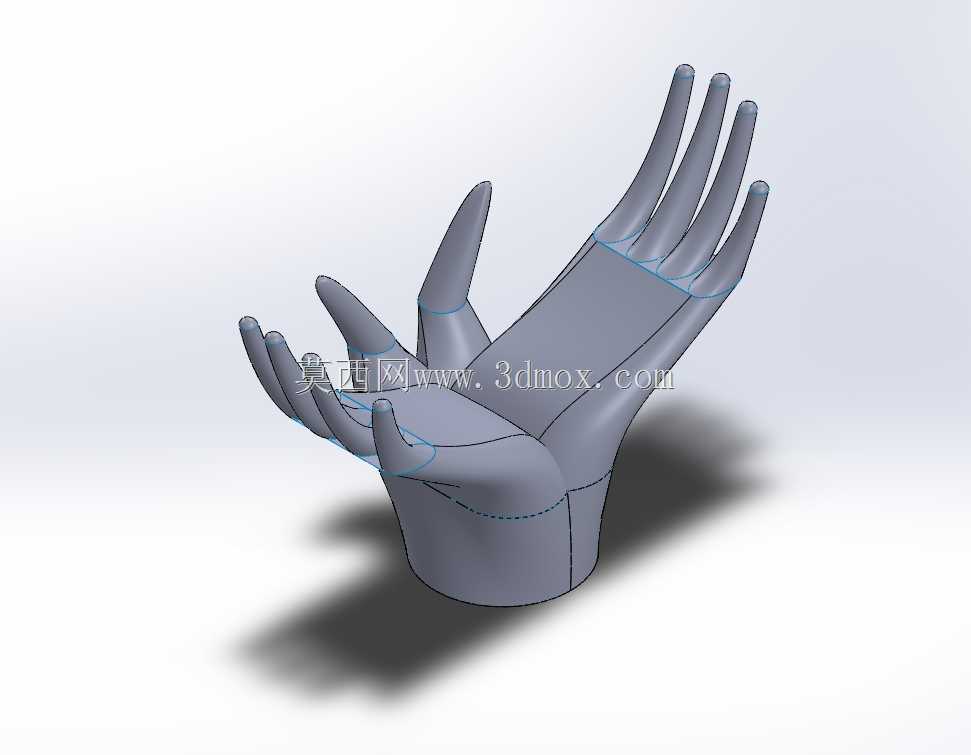

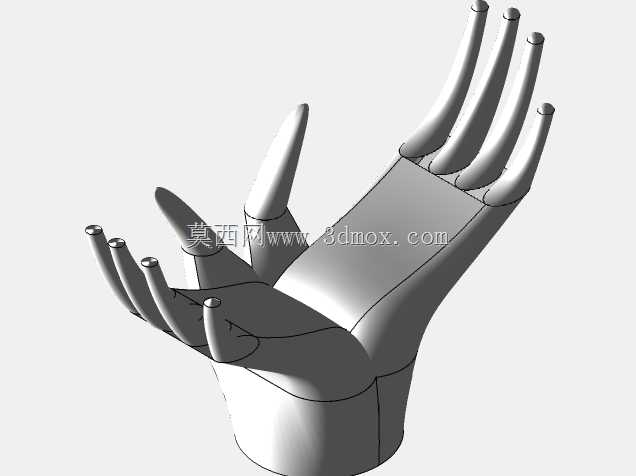

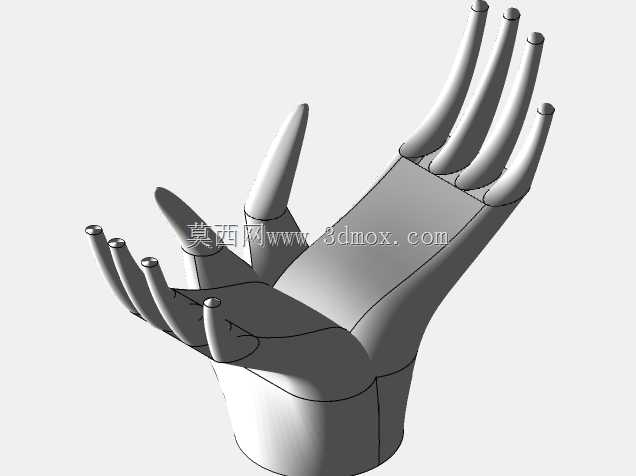

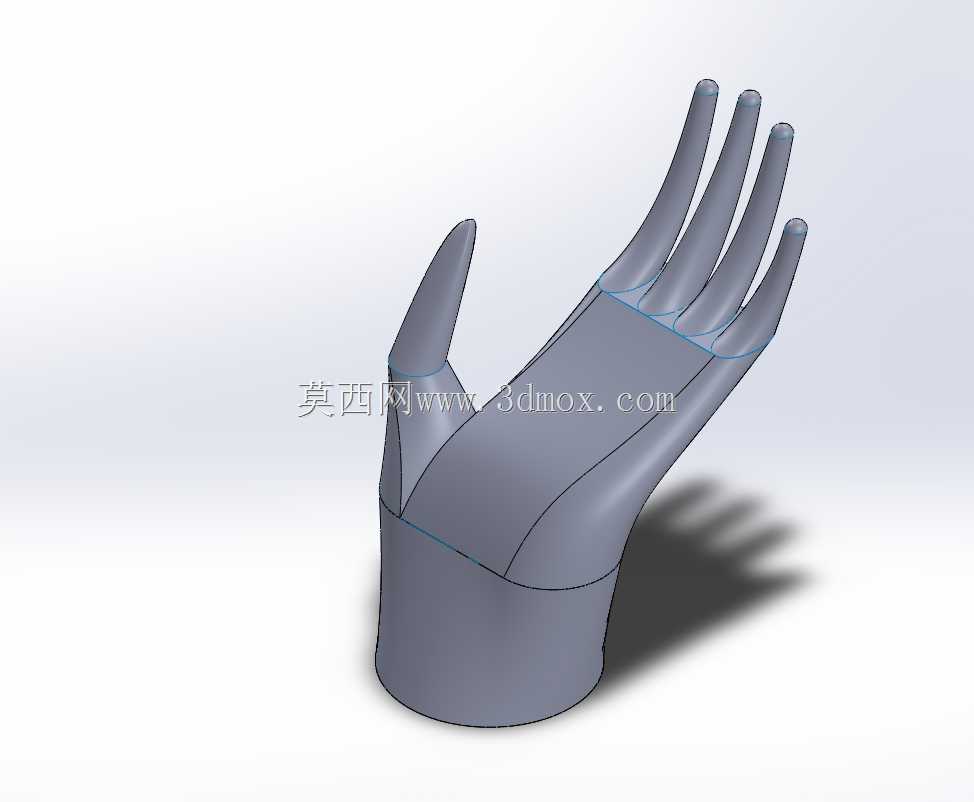

　　这款仿生手部结构数模，最初是为康复辅具适配、人形机器人末端执行器前期外形验证搭建的基准数模，在做外肢体辅具、假肢接受腔匹配、机器人手部外壳包覆设计时，都可以直接调取该数模作为基准参照，省去从零开始扫描写实人体轮廓的步骤。从结构设计逻辑来看，整个数模采用连续曲面缝合构建，没有做内部关节、传动结构的拆分，仅保留了从腕部截断处到五根指尖的完整外部轮廓，腕部截断位置设置在尺桡骨远端距腕横纹35mm处，截断端面为平整圆形基准面，方便后续对接不同的腕部连接结构，不管是安装假肢的接受腔接口，还是对接机器人末端的法兰盘，都可以直接以该端面为安装基准做配合设计。五根手指的轮廓比例严格参照成年男性手部中位尺寸构建，

　　拇指外展角度设置为自然放松状态下的42度，其余四指呈自然微屈的排布状态，指节位置的曲面过渡做了连续G2倒角处理，没有尖锐棱角，完全还原真实人体手部的软组织轮廓弧度，指腹位置的曲面做了微凸处理，还原真实指腹的饱满形态，方便后续在做接触类仿真时，直接提取该曲面作为接触边界设置摩擦、接触参数。在实际应用场景中，该数模可以直接用于手部防护装备的适配验证，比如做劳保手套、医用防护手套、运动护指的结构设计时，将手套模型与该手部数模做装配干涉检查，就能快速验证手套不同部位的余量设置是否合理，指弯处的褶皱预留是否满足手指弯曲活动的空间需求，不需要反复制作实物样件套模验证，能大幅缩短防护装备的开发周期。在人形机器人开发领域，

　　该数模可以作为手部外壳的设计基准，外壳壁厚可以根据实际材料性能在该数模表面做等距偏移，ABS材质外壳偏移1.8mm壁厚即可满足常规使用强度要求，硅胶材质的仿生皮肤层偏移2.5mm壁厚就能还原真实皮肤的触感与形变空间。做康复训练辅具设计时，比如手部固定支具、手指屈伸训练器，都可以以该数模为基础做贴合面的提取，保证辅具与手部接触的位置完全贴合人体轮廓，避免出现局部压疮、固定不稳的问题。数模的曲面构建全程采用四边面拓扑排布，在指缝、虎口这些曲率变化大的位置做了曲面加密处理，不管是导入渲染软件做产品效果图，还是导入有限元分析软件做接触力学仿真，都不会出现曲面破面、网格畸变的问题，不需要做额外的几何修复工作。腕部的基准端面直径设置为90mm，

　　适配绝大多数常规腕部连接结构的安装尺寸，端面中心预设了基准轴，后续做关节活动仿真时，可以直接以该基准轴为旋转中心设置转动副，不需要额外找正坐标系。整个手部的总长度从腕部端面到中指指尖为185mm，手掌最大宽度为82mm，完全符合GB/T 10000-1988中国成年人人体尺寸的男性手部百分位50的尺寸参数，做通用型手部相关产品设计时，该尺寸基准具备普适性，不需要额外做尺寸缩放就能适配绝大多数成年用户的使用需求。在曲面细节处理上，指甲位置做了微凸的曲面凸起，还原真实指甲的外形弧度，虎口位置的曲面过渡做了大圆角处理，保证拇指外展、内收活动时的曲面轮廓连续，不会出现结构干涉。指节位置的曲面做了轻微的收腰处理，还原真实手指指节的粗细变化，让整个外形更贴近真实人体的形态，不会出现直筒状手指的失真问题。
