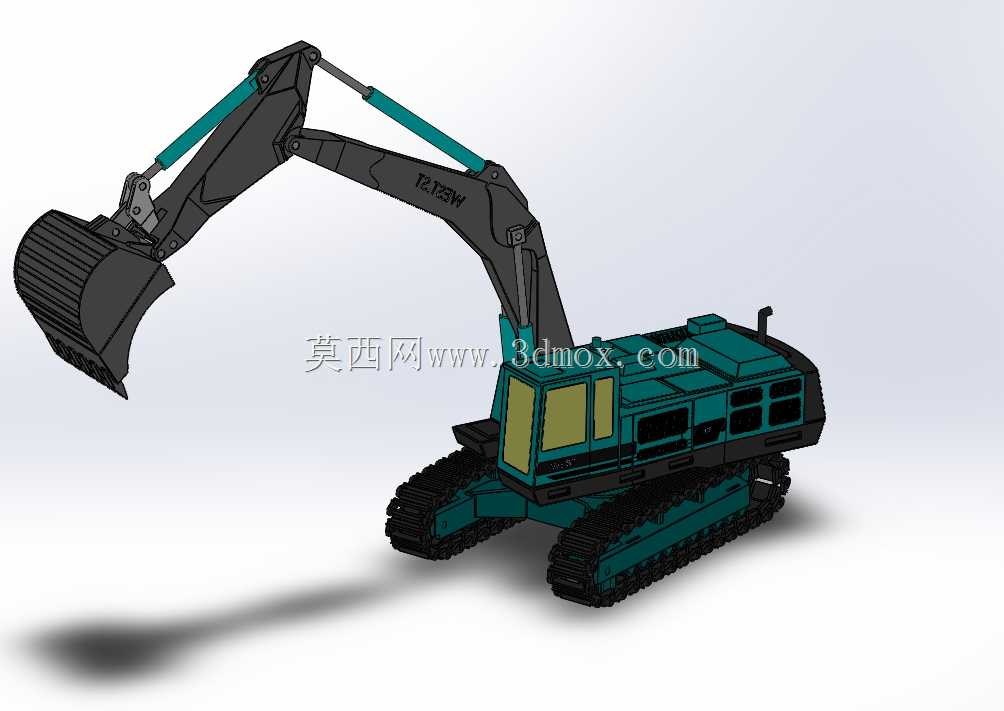

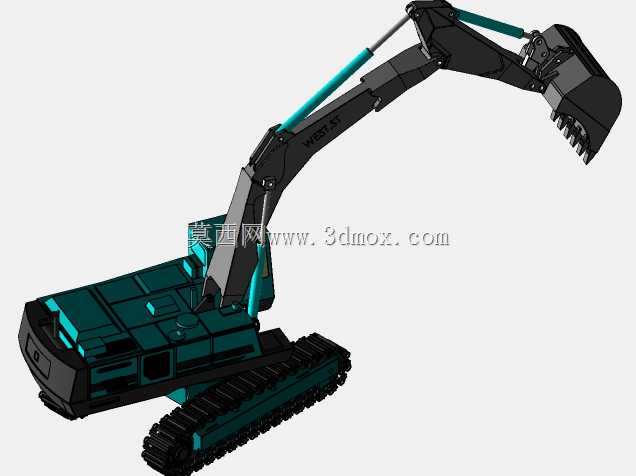

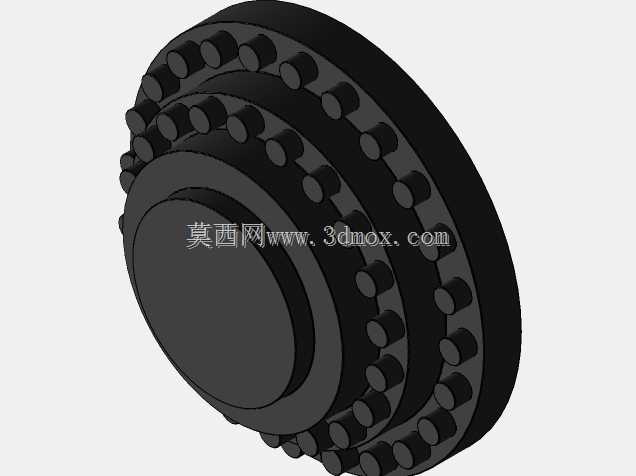

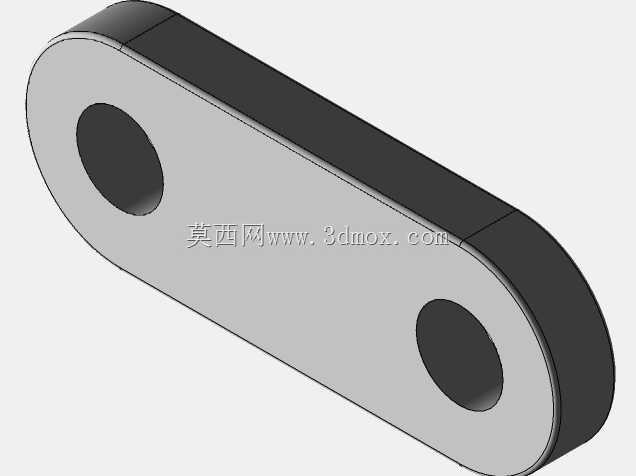

履带式液压挖掘机械三维结构设计

　　从工程应用场景来看，这类履带式挖掘设备主要适配山地土方开挖、基坑槽清理、散料堆取、小型矿山剥离、市政管线铺设作业等工况，履带接地比压控制在合理区间，能在泥泞、松软甚至碎石遍布的非硬化场地稳定作业，不会出现轮式设备易打滑陷车的问题，动臂的作业覆盖半径可满足常规10米范围内的物料装卸、地面整平需求，铲斗斗容适配中小型作业班组的施工效率要求，不会因斗容过大导致回转时整机重心偏移超出稳定阈值，也不会因斗容过小拖慢单循环作业节拍。

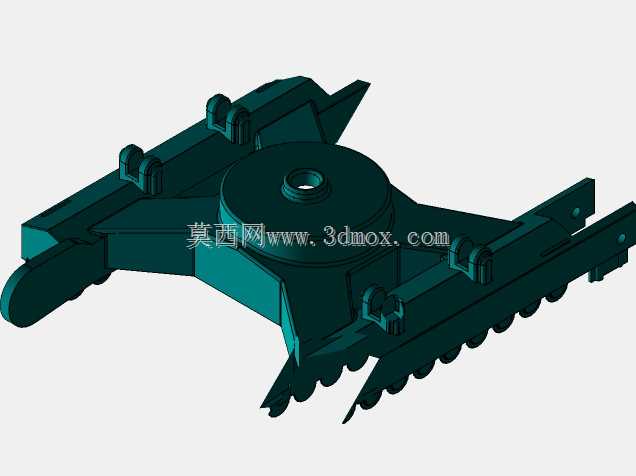

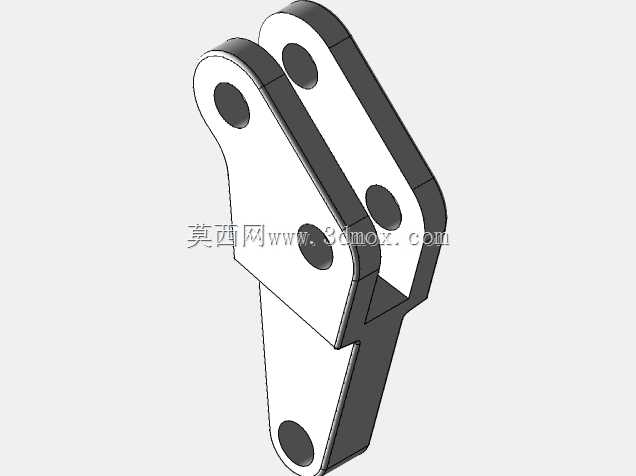

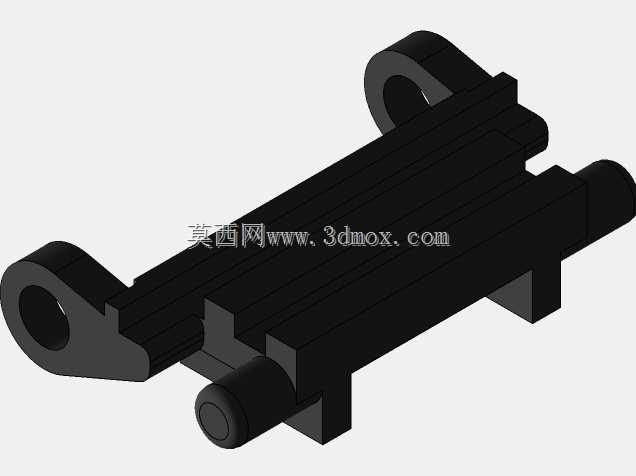

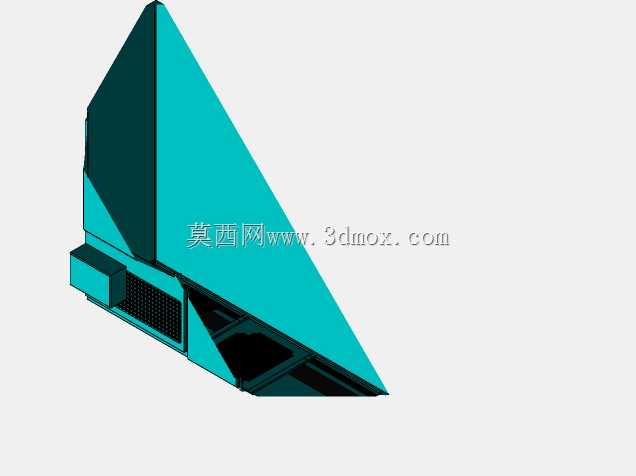

　　从功能特性来看，整机采用液压驱动的动力传递路径，动臂、斗杆、铲斗的铰接位置均设置了耐磨衬套安装位，可在长期铰接转动过程中降低销轴的磨损速率，减少日常维护的销轴更换频次；履带总成采用分体式履带板设计，单块履带板磨损后可单独拆卸更换，无需整体拆解履带架，大幅降低现场维修的工时消耗；驾驶室采用框架式防护结构，可视窗覆盖作业前方、侧方及动臂抬升的主要视野范围，操作手在驾驶位可直接观察铲斗切削刃的入土角度，无需额外配置外置监控设备即可完成精准对位作业。

　　从设计思路层面拆解，建模过程中优先确定了整机的重心分布边界，将动力舱、液压油箱、配重块的位置沿回转中心对称排布，确保动臂全伸、铲斗满载工况下，整机的倾覆力矩始终小于稳定力矩，预留15%以上的稳定安全系数；动臂的弯折角度经过反复校核，既保证最大挖掘深度时斗杆与动臂的夹角不会进入结构死点，也保证最大卸载高度时铲斗的倾翻角度可满足散料快速卸出的要求，不会出现斗内物料残留的问题；液压管路的排布沿动臂、斗杆的结构内侧走线，通过管卡固定在结构件的预留安装座上，避免作业过程中管路与石块、硬质土体剐蹭破损，同时预留了管路的伸缩余量，适配动臂、斗杆全角度摆动时的长度变化需求。

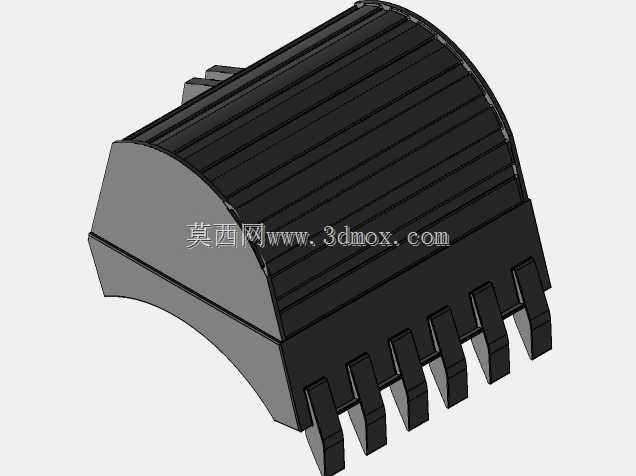

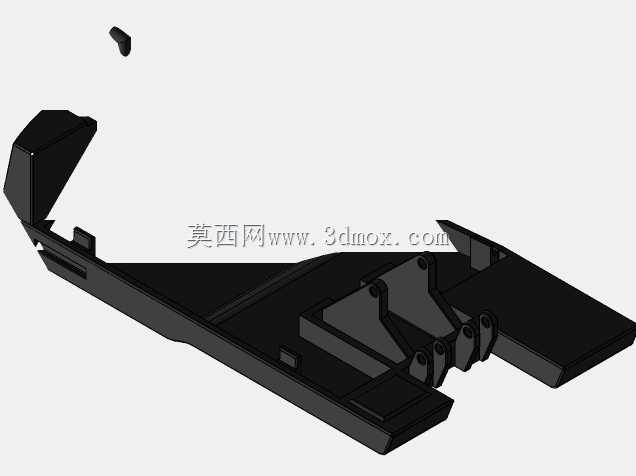

　　从外形尺寸与安装边界来看，整机运输状态下的总宽度控制在常规平板拖车的运输宽度限值内，无需拆解即可完成公路转场运输；回转平台的回转半径经过优化，在狭窄场地作业时，尾部回转不会超出履带外侧的投影范围，适配城市老旧小区管线改造、狭小基坑内作业的空间限制；各铰接点的销轴安装同轴度公差控制在合理范围，装配时可顺利完成销轴穿装，不会出现因同轴度偏差导致的装配卡滞问题；行走马达的安装位置设置在履带架的内侧，通过防护板覆盖，避免作业过程中碎石飞溅撞击马达壳体造成损坏；铲斗切削刃采用可更换的斗齿结构，斗齿与斗唇的连接采用楔块锁紧方式，现场更换斗齿无需专用大型工具，单人即可完成操作，大幅缩短作业中断时间。

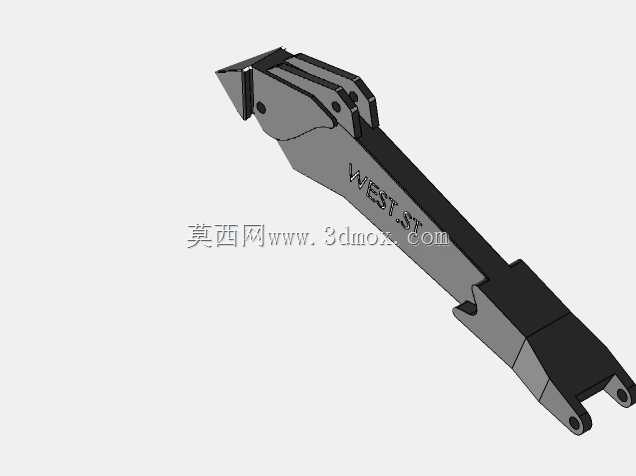

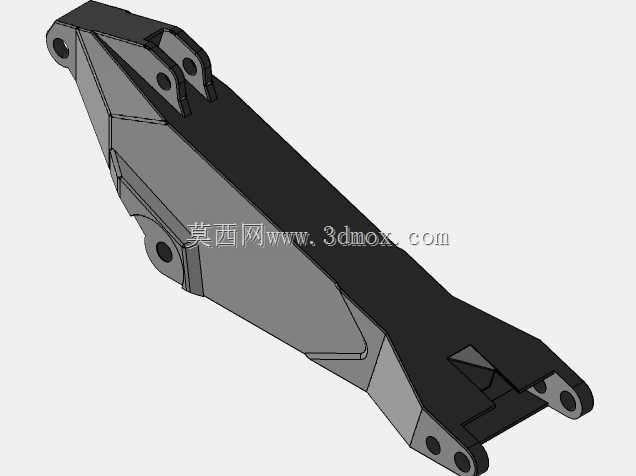

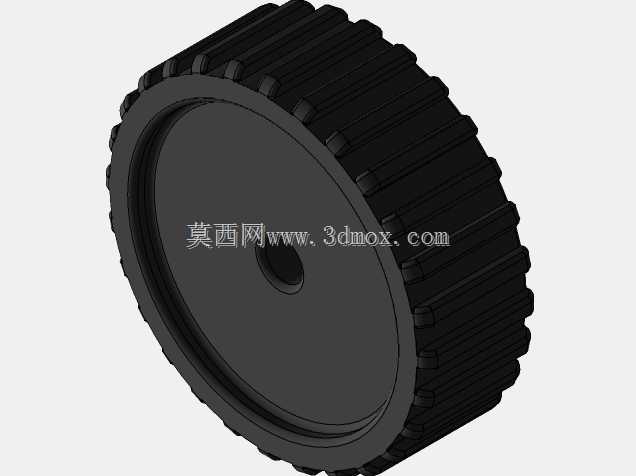

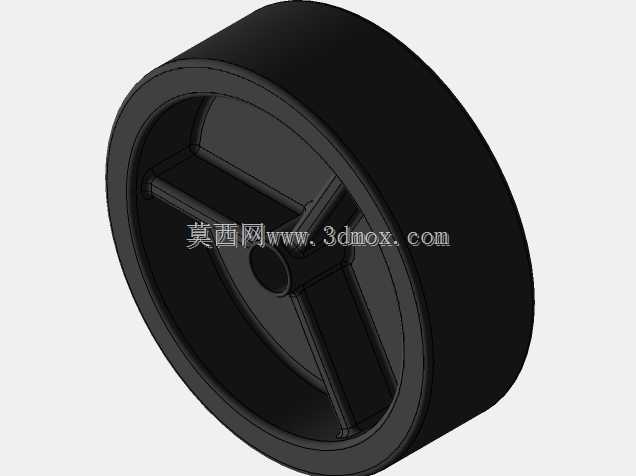

　　在结构细节处理上，动臂的箱体结构采用变截面设计，在受力较大的铰接位置增加了加强筋板，非主要受力区域适当减小板材厚度，在保证结构强度满足125%额定载荷冲击要求的前提下，尽可能降低整机自重，减少行走过程中的动力消耗；履带张紧装置采用液压张紧结构，可根据作业场地的地质条件调整履带张紧度，在硬质碎石场地适当调高张紧度避免履带跳齿，在松软泥泞场地适当降低张紧度增大履带接地面积，降低接地比压提升通过性；液压油箱的位置设置在回转平台的侧方，预留了滤芯更换的操作空间，日常保养时无需拆解周边结构件即可完成滤芯更换、油液检测等操作，提升设备的全生命周期维护便利性。
