法兰安装式金属滚珠传递轴承轮

　　做小型自动化设备和桌面级机器人结构设计快十年，这类带法兰安装座的金属滚珠传递轮，是直线跟随类执行机构里很容易被忽略但又直接影响运行精度的小件。之前做过几台桌面级AGV的随动支撑轮选型，一开始图省事用了工程塑料材质的滚轮，跑了不到三个月就出现接触面磨损凹陷，直线行走的时候出现周期性的跳动，尤其是带视觉定位的工位，每次走到固定位置就会因为轮体形变出现像素级的偏移，反复调了好几次视觉参数都没解决，最后拆下来换了金属材质的滚珠传递轮才彻底解决问题。

　　这款轮体的核心接触部分采用金属材质，相比工程塑料轮体，它的接触面形变更小，长期运行的磨损量更低，适合需要长期保持传动精度的直线跟随场景。很多做教育类机器人、小型物流分拣线的工程师容易在这类小件上省成本，最后整台设备的精度稳定性栽在这种几十块钱的零件上，其实算上后期上门调试、更换零件的人工成本，一开始选金属材质的轮体反而更划算。

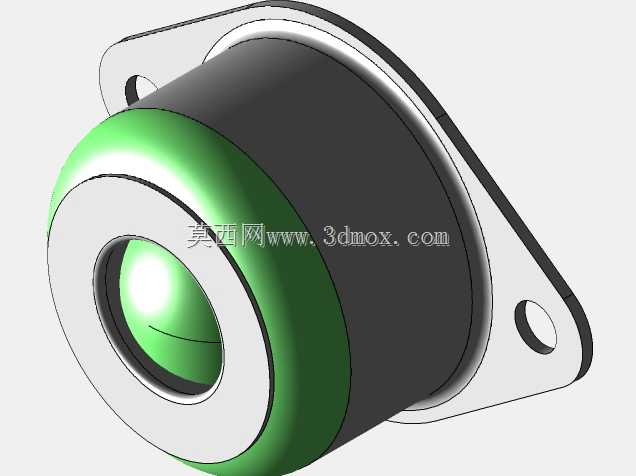

　　从安装边界来看，这款轮体采用菱形法兰安装结构，两个安装孔分布在法兰对角位置，安装的时候不需要做复杂的定位止口，直接在安装板上打对应孔径的过孔，用内六角螺丝锁紧就能完成固定，对安装板的加工精度要求不高，小批量做样机的时候甚至不用上CNC，用激光切割切出安装板就能直接装配，能大幅缩短样机的制作周期。轮体的核心球体直径为14mm，整体安装高度21mm，选型的时候要注意安装板到工作面的距离要留够余量，不能让法兰座和工作面产生摩擦，之前有个刚入行的徒弟算安装尺寸的时候没算橡胶缓冲层的压缩量，装完之后轮座蹭到导轨面，跑起来阻力特别大，最后垫了0.5mm的垫片才解决，这类细节在选型的时候一定要提前考虑到。

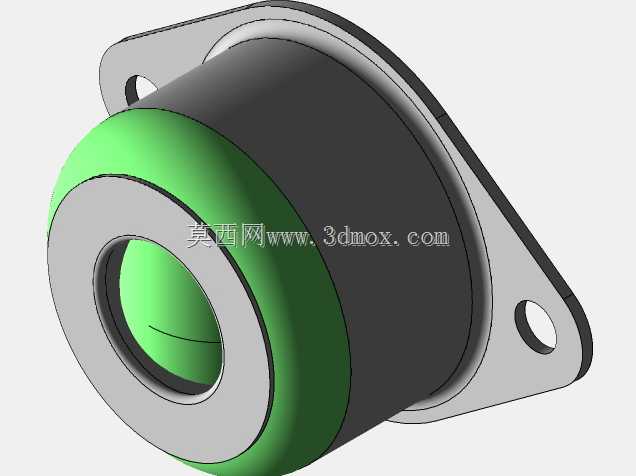

　　轮体中间的绿色缓冲层是这类传递轮很关键的设计，很多人以为这层只是装饰，其实它能吸收直线运行过程中的微小振动，尤其是在拼接式导轨或者工作面有轻微接缝的场景下，缓冲层可以抵消接缝处的冲击力，避免轮体硬碰撞产生的噪音和跳动。之前做过一台在车间地面运行的小型跟随机器人，地面有很多拼接缝，一开始用的是没有缓冲层的刚性金属轮，过缝的时候整个机身都会晃，上面装的机械臂取料每次都偏一点，换了带这种缓冲层的传递轮之后，过缝的冲击被吸收了大半，取料精度直接回到了设计要求的范围内。

　　从功能特性上来说，这类滚珠传递轮和普通的定向脚轮不一样，它的滚珠可以实现全方向的滚动，不仅能沿直线方向前进后退，还能承受侧向的滑移力，很适合用在需要做跟随运动的机器人上，比如跟随式行李车、车间物料配送的小型AGV，还有一些需要做直线往复运动的工装夹具导向轮。它的滚动阻力比普通的滑动轴承小很多，不需要额外加润滑脂就能长期保持顺畅的滚动，维护起来比带保持架的滚动轴承更简单，在一些不方便定期维护的小型设备上用，能减少很多后期的运维工作量。

　　设计这类轮体的时候，要特别注意滚珠和安装座之间的间隙控制，间隙太大的话轮体会出现晃动，运行的时候会有异响，精度也没法保证；间隙太小的话滚珠滚动会卡滞，运行阻力变大，甚至会出现抱死的情况。这款轮体的金属滚珠和座体之间的配合精度控制得比较合适，用手转动的时候没有明显的旷量，也不会有卡涩的感觉，实际装到设备上跑起来，空载推动的阻力很小，用小功率的直流减速电机就能驱动，不需要选太大扭矩的电机，能节省一部分电控部分的成本。

　　在实际应用场景里，除了机器人领域，这类传递轮还能用在小型输送线的分拨机构上，作为货物的侧向导向轮使用，因为它的金属滚珠表面耐磨，长期和纸箱、塑料周转箱摩擦也不会出现明显的磨损，比用尼龙导轮的使用寿命长两到三倍。还有一些做非标自动化的工程师会把它用在工装板的底部支撑，工装板在流水线上循环运行的时候，这类轮体能承受一定的径向载荷，同时滚动顺畅，不会出现工装板卡滞的情况。

　　选型的时候还要注意使用场景的载荷限制，这款轮体的球体直径只有14mm，适合用在载荷不大的小型设备上，如果是重载场景就需要选更大直径的滚珠轮体，不能强行超载荷使用，不然会出现滚珠变形、座体开裂的问题。安装的时候要保证两个安装孔的锁紧力矩一致，不要一个螺丝拧得特别紧一个特别松，不然法兰座会出现倾斜，导致轮体和工作面接触不均匀，时间长了会出现偏磨的情况，缩短轮体的使用寿命。
