立方晶系多孔桁架晶格结构件

　　在高端装备轻量化设计、航空航天非承力夹层结构、骨科植入物多孔界面设计、缓冲吸能构件开发领域，这类立方晶系桁架晶格结构的应用占比正逐年提升，区别于传统实体切削或铸造的均质结构，这类周期性点阵结构可以在保证目标方向力学性能的前提下，将结构整体重量降低40%到70%，同时兼顾能量吸收、流体渗透、隔热降噪等附加功能。

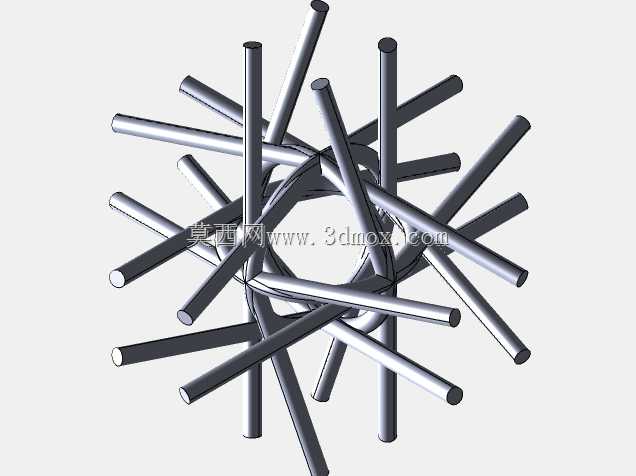

　　从实际工程落地的角度看，这类结构的设计核心首先是晶胞单元的选型，本次的立方晶体结构采用正六面体对称的杆系连接逻辑，每个节点连接六根正交方向的主杆与八根空间斜向支撑杆，节点处做了圆弧过渡处理，避免应力集中导致的杆端断裂问题。在做结构选型时，首先要匹配应用场景的受力边界：如果是用于静态承载的夹层结构芯层，主杆直径可以根据面外压缩载荷做等强度匹配，斜杆主要承担剪切载荷，杆径可以比主杆小15%到20%；如果是用于冲击吸能场景，比如高速设备的缓冲垫、碰撞吸能盒内部填充，就需要调整杆的长径比，让结构在受冲击时发生逐层渐进屈曲，避免瞬间压溃导致的吸能效率骤降。

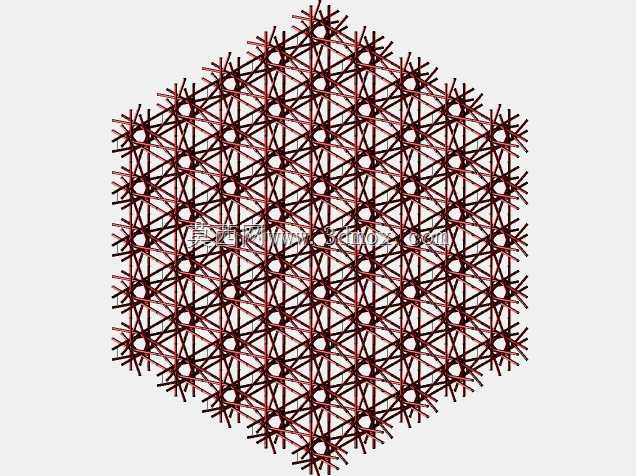

　　设计这类结构时，首先要确定整体的外形包络边界，本次的结构整体为正六棱柱外形，外接圆直径与高度的比例为1:1，适合作为标准单元块拼接在大尺寸夹层结构中，安装时可以通过单元块之间的节点对齐，采用焊接、粘接或者一体化增材制造的方式成型，不需要额外设计连接法兰，相邻单元的杆系可以自然过渡传力。需要注意的是，这类结构的最小杆径必须匹配所选用的成型工艺能力：如果采用金属SLM增材制造，最小杆径不能小于0.2mm，否则打印过程中容易出现杆体变形、断杆的问题；如果采用光固化树脂打印做原理验证，最小杆径可以做到0.1mm，但要注意后处理过程中不要残留未固化的树脂在内部孔隙中，避免影响结构的实际力学性能。

　　从功能特性上看，这种立方对称的晶格结构具备各向同性的力学特征，三个正交方向的弹性模量偏差可以控制在5%以内，不会出现传统蜂窝结构面外强度高、面内强度极低的各向异性问题，在承受多向复合载荷的场景下优势明显。同时，结构的孔隙率可以通过调整杆径和晶胞单元尺寸灵活调整，当孔隙率在60%到80%区间时，既可以保证流体在结构内部顺利流通，适合作为换热结构的扰流芯体，也可以满足骨植入物所需的骨长入孔隙要求，让人体骨组织可以长入结构内部，实现植入物与自体骨的生物固定。在做换热结构应用时，杆系的存在可以不断切割流体边界层，提升换热效率，相比传统的翅片结构，换热效率可以提升30%以上，同时结构重量更轻。

　　在建模过程中，需要注意节点处的几何连续性，很多新手在做这类晶格结构时，直接将圆杆在节点处做布尔合并，会导致节点处出现尖锐的几何凹角，在受力时产生极大的应力集中，实际承载时会首先在节点处发生断裂，正确的做法是在节点位置做球形过渡，让所有杆体在节点处平滑连接，降低应力集中系数。另外，在结构与外部实体连接的边界位置，需要做密度渐变处理，从靠近实体板的位置开始，逐渐增大杆径、缩小晶胞尺寸，避免晶格结构与实体结构连接处出现刚度突变，导致连接位置在交变载荷下发生疲劳破坏。

　　这类结构的安装边界相对灵活，如果是作为夹层结构的芯层，只需要保证上下两个端面的节点与上下蒙皮完全贴合，粘接或焊接时每个节点位置都形成有效连接，就可以保证载荷顺利从蒙皮传递到晶格芯层；如果是作为独立的缓冲构件使用，可以在结构两端粘接薄的金属端板，端板上预留安装螺孔，就可以直接固定在设备的安装基座上，不需要额外设计复杂的连接结构。需要注意的是，在做整体结构装配时，不要对晶格结构施加过大的预紧力，否则会导致表层的杆系发生塑性变形，影响结构的整体力学性能。

　　在实际选型时，工程师可以根据具体的载荷工况调整晶胞的尺寸参数：晶胞尺寸越小，结构的比强度越高，但相同体积下的杆系数量越多，建模和成型的难度也越大；晶胞尺寸越大，结构的吸能行程越长，但整体刚度会有所下降。针对不同的应用场景，还可以在基础立方晶格的基础上做拓扑优化，去除非受力方向的杆系，进一步降低结构重量，比如在只承受单向压缩载荷的场景下，可以去掉部分斜向支撑杆，在保证承载能力的前提下进一步减重15%左右。
