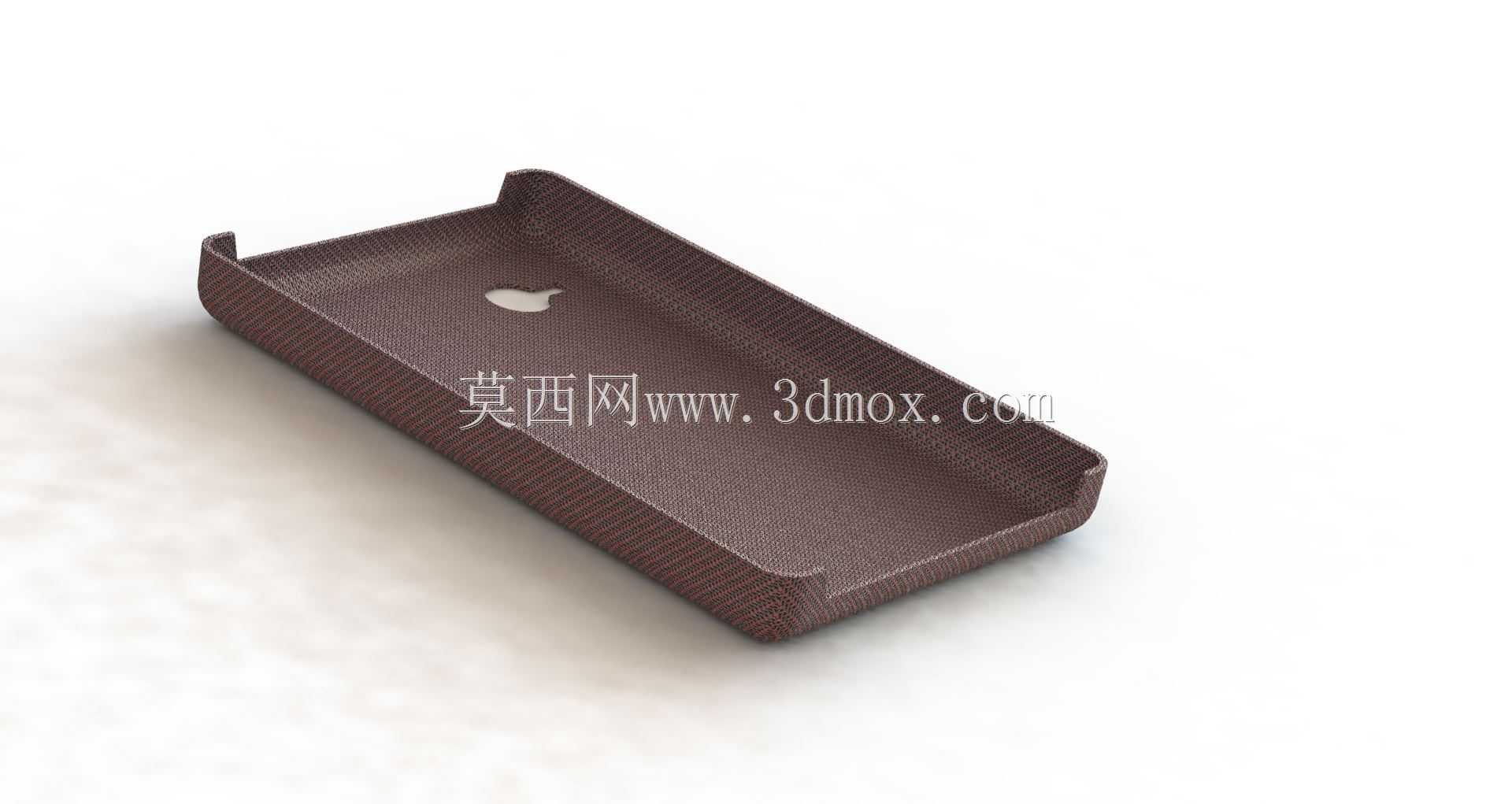

多色半透明纹理款手机保护外壳结构设计

　　日常消费电子配件的结构设计中，手机保护壳是覆盖用户群体最广的品类之一，这类产品的设计需要同时兼顾防护性能、外观表现与装配适配性，不能仅做简单的外形包覆。从实际使用场景来看，这类塑料手机壳主要应用于日常手持使用场景，需要应对日常放置的摩擦、意外跌落的冲击、手持时的防滑需求，同时还要不影响手机本身的按键操作、接口插接、摄像头拍摄以及无线充电等功能的正常使用。设计初期首先要确定壳体与手机本体的安装边界，内腔尺寸需要完全匹配对应机型的外轮廓，预留出按键、充电接口、扬声器开孔、摄像头模组的精准避让空间，摄像头区域的开孔边缘要做高出镜头0.3-0.5mm的凸台设计，避免手机平放在桌面时镜头直接接触台面产生刮擦。壳体壁厚控制在1.2-1.

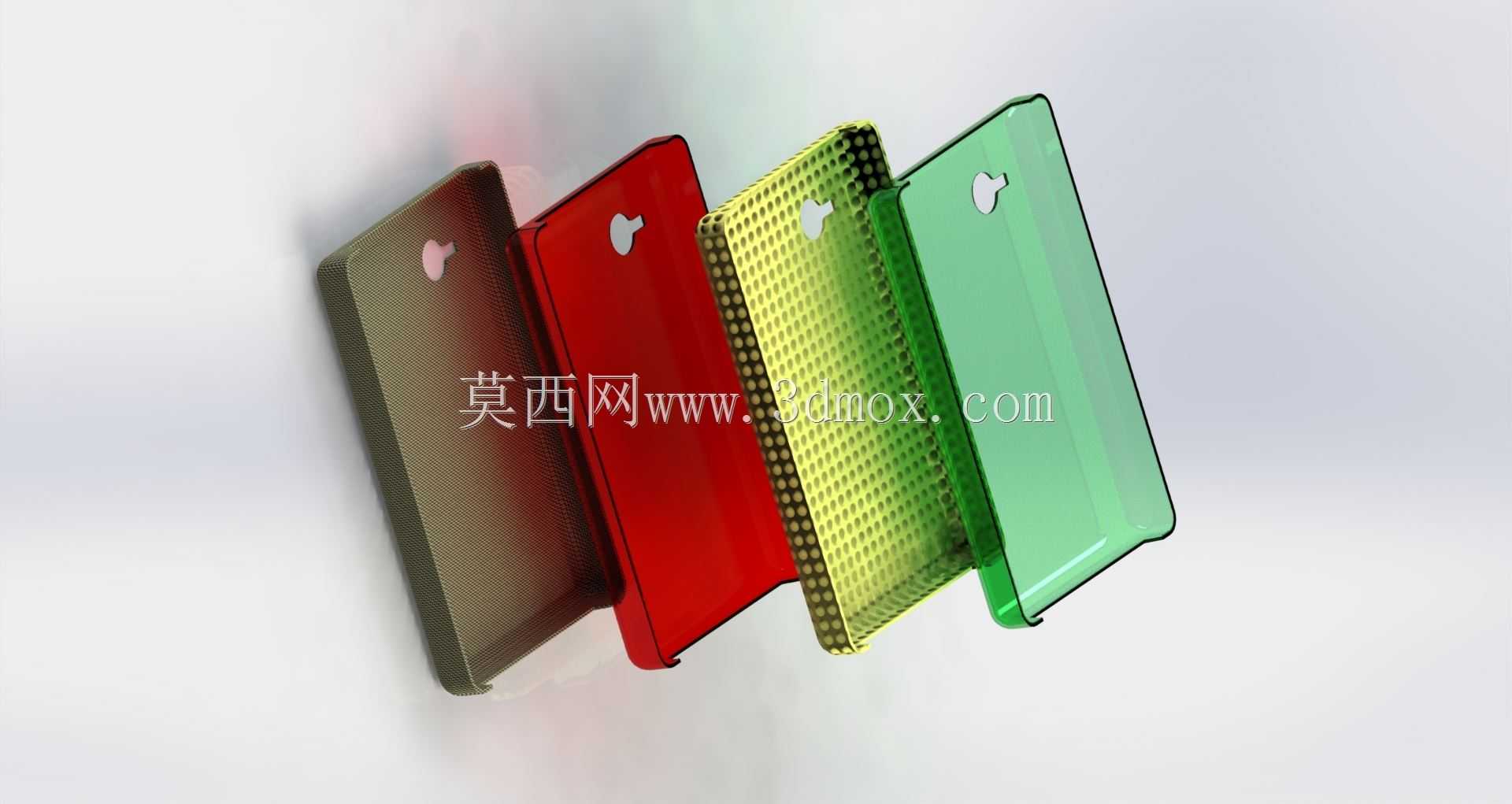

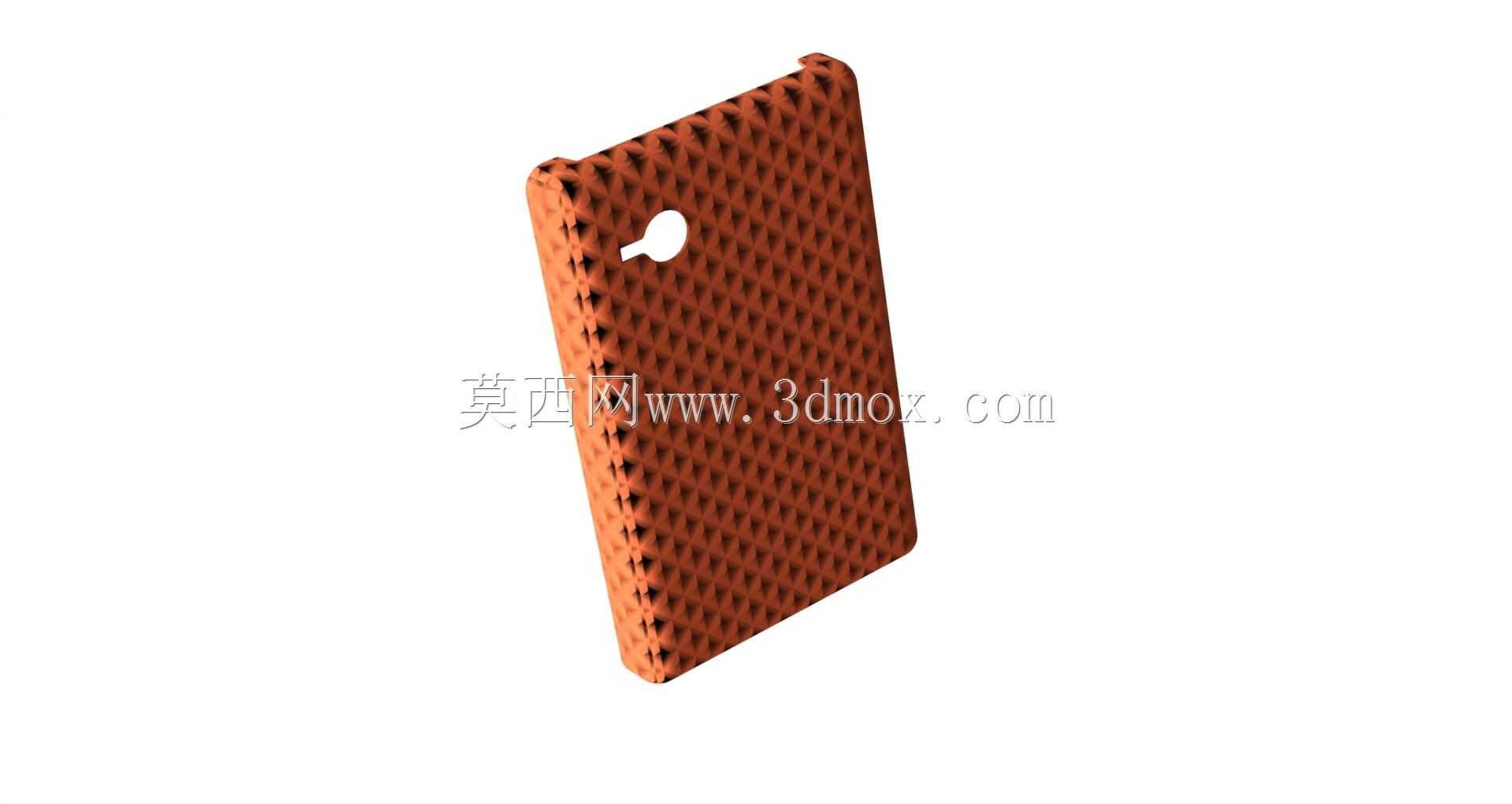

　　8mm区间，过薄会导致结构强度不足，跌落时容易开裂，过厚则会增加整体重量，影响手持手感，同时会让手机整体显得臃肿。不同外观款式的结构处理有明显差异，纯色实色款采用均匀壁厚设计，边缘做R2-R3的圆角过渡，避免直角硌手；半透明款需要在材料选型上考虑透光率，同时内壁做细微的磨砂处理，避免与手机后盖贴合时产生水波纹影响外观；网格纹理款的纹理深度控制在0.2mm以内，既保证纹理的触感防滑效果，又不会因为纹理过深导致积灰难以清理。侧边按键位置采用一体化的凸起按键设计，与壳体本体一体成型，按键背面做0.1mm的薄壁减薄处理，保证按压时的反馈手感清晰，不会出现按键卡顿、按不动的情况。四个边角位置是跌落冲击的核心受力区，设计时做局部加厚的缓冲结构，

　　内部预留微小的形变吸能空间，当手机从1.2米左右的日常使用高度跌落时，边角的加厚结构可以通过自身的微小形变吸收大部分冲击能量，避免冲击力直接传递到手机本体导致边框变形或者屏幕碎裂。壳体与手机的装配采用全包式卡扣结构，四个侧边的内边缘做0.15mm的倒扣量，装配时依靠塑料本身的轻微形变卡入手机边框，倒扣量过大会导致拆装困难，甚至拆装时刮伤手机边框，倒扣量过小则会导致壳体与手机贴合不紧密，使用过程中容易出现松动脱落的情况。考虑到3D打印的适配性，整个壳体模型做了无悬空角度的优化，所有外表面的拔模角度控制在1度以上，不需要额外添加支撑结构就可以完成打印，打印完成后仅需要简单去除毛边即可使用，大幅降低了小批量定制或者个人DIY的制作门槛。

　　内壁与手机后盖接触的位置做0.1mm的间隙预留，避免因为塑料成型的收缩率差异导致壳体与手机后盖吸合过紧，拆装时出现负压难以取下的问题。充电接口位置的开孔尺寸要比实际接口尺寸大1mm左右，保证不同品牌的充电线头都可以顺利插接，不会出现插头插不到位的情况；扬声器开孔位置采用对应数量的精准对位小孔，开孔边缘做倒角处理，不会因为开孔毛刺影响声音的传出效果。从材料选型的适配来看，这类塑料壳体可以适配PP、PC、TPU等多种常见的塑料材质，不同材质的壁厚设计会做对应微调，比如TPU软胶材质的壁厚可以适当降低到1.0mm，依靠材料本身的弹性提供更好的防摔性能，PC硬质材质则需要保持1.5mm以上的壁厚来保证结构强度。外观面的处理上，不同配色的壳体采用统一的基础结构，仅通过更换材料色母或者表面处理工艺实现不同的视觉效果，比如亮面款需要对外表面做抛光处理，磨砂款则需要在模具表面做晒纹处理，网格纹理款则是在壳体外表面直接成型网格结构，不需要后续的二次加工。整个设计过程中反复校核了安装间隙与装配公差，所有尺寸的公差控制在±0.05mm以内，保证批量生产时的装配一致性，不会出现部分壳体过松、部分壳体过紧的情况。手持区域的侧边做了细微的弧度处理，完全贴合人手握持时的手掌曲线，长时间握持也不会出现硌手的不适感，同时侧边的弧度也提升了壳体与手掌之间的接触面积，降低手持滑落的概率。
