SeedSigner OrangePill硬件围栏外壳结构设计

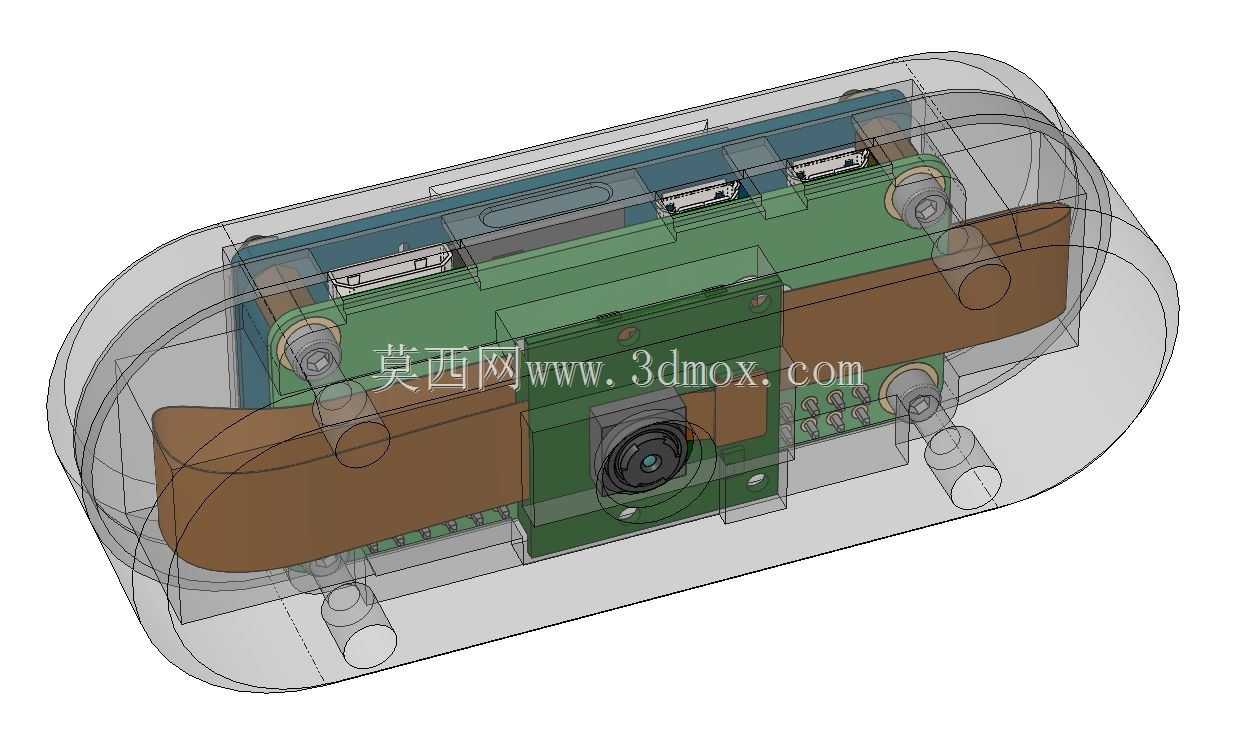

　　这套结构件是面向加密硬件签名设备打造的一体化围栏式外壳，核心适配SeedSigner OrangePill方案的硬件堆叠，实际应用场景覆盖离线加密货币签名、私钥冷存储等对硬件物理防护、装配精度有要求的领域，区别于普通消费电子壳体，这类设备的外壳需要兼顾内部元件的固定可靠性、操作可达性与半透明可视化的需求，同时要满足手工组装、小批量生产的公差适配要求。从功能特性来看，外壳采用上下合围的围栏式结构，上壳做半透明设计，既可以直观观察内部接线、元件安装状态，也能在不拆解壳体的情况下确认硬件是否存在松动、漏装问题，下壳作为承载基座，预留了所有核心元件的安装定位特征：对应Waveshare扩展板、

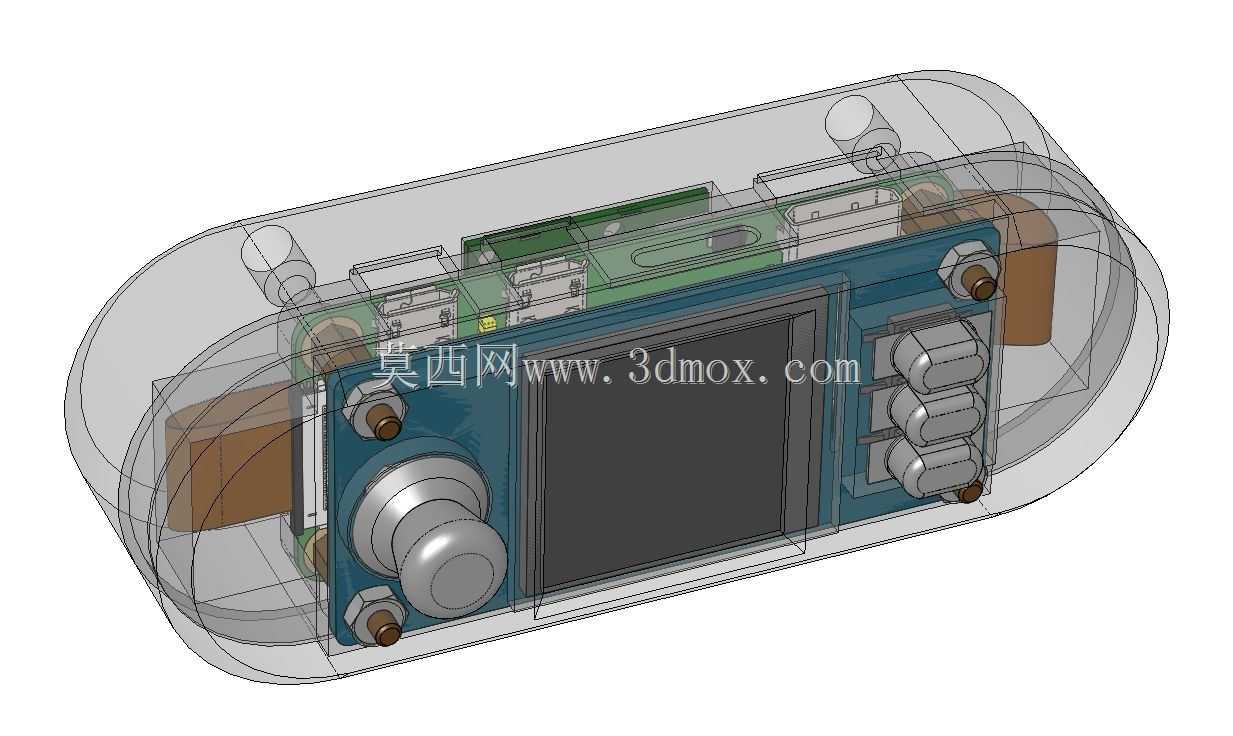

　　Pi Zero核心板的定位柱采用带自攻螺丝孔的柱位设计，柱位高度经过堆叠公差核算，确保PCB安装后不会出现翘曲，屏幕位置预留了精准的视窗开口，边缘做0.3mm的止口设计，避免屏幕漏光同时承托屏幕边缘，防止按压屏幕时出现下陷。侧边的操作按键对应三个功能旋钮与一个编码器旋钮，每个按键位置都做了导向筋设计，按键行程控制在0.8-1.2mm之间，既保证按压反馈清晰，也不会出现按键卡滞、偏斜的问题，侧边还预留了相机模块的安装位，对应二维码扫描的取景开口，开口边缘做倒角处理，避免遮挡相机视场角，同时预留了柔性排线的走线路径，走线槽深度1.2mm，刚好容纳FFC排线，不会出现排线被壳体压伤的问题。设计思路上优先考虑无额外专用工具的组装需求，

　　所有固定位都采用标准M2螺丝与铜柱配合，不需要定制紧固件，电池仓位置做了独立的围边结构，电池与PCB之间预留0.5mm的绝缘间隙，避免电池鼓包后挤压核心板，电池仓的卡扣采用悬臂梁结构，卡扣的变形量控制在5%以内，反复拆装不会出现断裂问题。外形整体采用长椭圆的圆润造型，边缘做R3的圆角处理，握持时不会硌手，整体长度方向的安装边界控制在110mm以内，宽度方向60mm，最大厚度28mm，刚好可以单手握持操作，所有接口位置都对应预留了开口，包括充电接口、存储卡槽的位置，开口公差控制在±0.1mm，不会出现接口被壳体遮挡、插线困难的问题。内部的螺母、螺栓安装位都做了沉头设计，螺丝头部不会突出壳体内壁，避免刮伤内部的线缆与PCB表面的元件，

　　电缆走线的位置都做了压线扣设计，组装时可以将线缆固定在指定位置，避免线缆晃动拉扯焊点，提升设备整体的抗摔性能，从1.2米高度自由跌落至水泥地面时，内部PCB不会出现移位，焊点不会出现脱焊问题。这套结构没有采用复杂的倒扣设计，上下壳之间通过止口定位加侧边螺丝固定，拆解维护非常方便，半透明的壳体材质选用通用的透明ABS或者PC材质，不需要特殊的表面处理工艺，小批量3D打印或者批量注塑都可以直接生产，不需要额外修改结构，所有壁厚控制在1.8mm，加强筋厚度1.2mm，既保证壳体的结构强度，也不会在注塑生产时出现缩痕、翘曲的问题。针对加密签名设备的使用场景，壳体没有做多余的装饰性结构，所有特征都服务于功能需求：屏幕周围的围边比屏幕表面高0.2mm，屏幕朝下放置时不会直接摩擦桌面，避免屏幕刮花；旋钮位置的开孔比旋钮直径大0.4mm，即使壳体存在轻微的成型变形，旋钮也不会和孔壁产生摩擦，保证旋钮旋转顺畅；相机位置的围边做了哑光的遮光设计，避免环境光在相机镜头处产生反光，影响二维码扫描的识别率。内部堆叠的间隙经过反复校核，核心板、扩展板、相机、电池之间都预留了足够的散热间隙，长时间运行时不会因为热量堆积导致设备降频，同时所有金属元件和壳体之间都预留了绝缘距离，不需要额外添加绝缘片就可以满足安规要求，降低整体的物料成本与组装工序。
