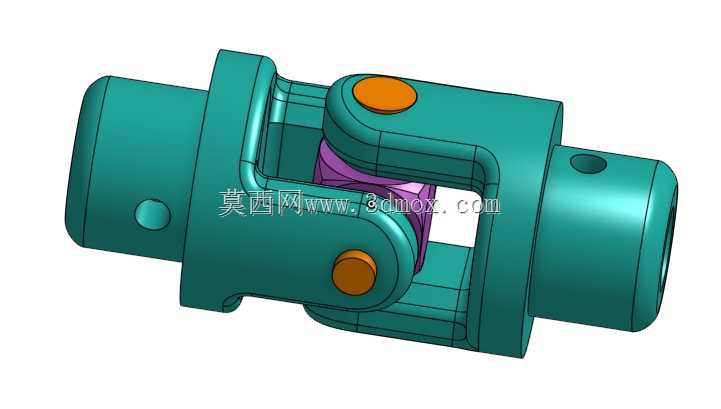

可用于3D打印的十字轴式万向联轴器结构

项目分类:通用机械零部件 发布时间:2024-05-06 ID:748784
  • 可用于3D打印的十字轴式万向联轴器结构
  • 可用于3D打印的十字轴式万向联轴器结构

  在各类存在轴线偏角的传动场景中,这类十字轴式万向联轴器是解决两轴不对中传动的核心部件,区别于刚性联轴器仅能补偿微小同轴度误差的特性,它可以在两轴轴线存在较大夹角的工况下稳定传递扭矩,常见于机床进给传动链、小型输送设备动力端、农业机具传动系统、3D打印定制传动模组等场景,尤其适合安装空间紧凑、两轴无法保证严格对中的装配环境。从实际功能来看,该联轴器通过中间十字轴的铰接结构,实现两端轴叉的独立偏转,单节结构可实现最大约35度的轴间夹角补偿,传动过程中不会因为轴系的安装偏差、工作中的形变偏移产生额外的附加载荷,能有效保护后端的动力输出部件,比如伺服电机、减速箱的输出轴不会因为别劲出现轴承磨损、轴封渗漏的问题。做这个结构设计的时候,

  首先要考虑的是铰接副的配合间隙,十字轴和两端轴叉的销孔配合不能过紧,否则偏转过程中会出现卡滞,也不能间隙过大,否则传动反向间隙超标,无法满足精准传动的需求,因此销孔和销轴的配合选用H7/g6的间隙配合,既保证转动灵活,又把回程间隙控制在0.1度以内,适配多数中低速传动的精度要求。两端的轴套部分设计为通孔带顶丝孔的结构,安装时可以直接套在配套的光轴上,通过侧面的紧定螺钉锁紧,不需要额外加工键槽,对于小扭矩传动场景来说装配效率更高,也降低了配套轴的加工成本;如果是需要传递更大扭矩的场景,也可以在轴孔内加工键槽,配合平键使用,结构本身预留了键槽的加工余量,不需要改动外部铰接结构就能适配不同的扭矩传递需求。从安装边界来看,两端轴套的外径、

  轴孔直径、联轴器的总长度、最大偏转时的外轮廓尺寸都做了收敛设计,安装时不需要预留过大的周边空间,十字轴的销轴端部做了沉孔安装堵头的结构,避免销轴工作中脱出,同时堵头和轴叉端面齐平,不会因为突出部分剐蹭周边的设备护罩或者管线。考虑到3D打印的工艺特性,整个结构没有设计封闭的内腔,所有铰接位置都预留了打印过程中支撑材料的排出通道,不需要做额外的工艺拆分就能一次性打印出可活动的成品,打印完成后只需要清理掉销孔位置的少量支撑,就能实现灵活偏转,不需要额外装配销轴等散件,对于定制化小批量制作、教学演示模型制作来说非常友好。实际选型使用的时候,要注意单节万向联轴器存在瞬时转速波动的特性,也就是主动轴匀速转动时,

  从动轴的转速会随轴间夹角变化产生周期性波动,夹角越大波动越明显,如果是需要转速恒定的精密传动场景,可以成对使用两个万向联轴器,通过中间轴的等速布置抵消转速波动,这个单节结构的连接尺寸和标准十字轴万向联轴器保持一致,可以直接和同规格的标准件配对使用,不需要重新设计连接接口。结构的受力部分做了等强度优化,轴叉的根部做了圆弧过渡,避免应力集中导致的断裂问题,十字轴的轴颈位置做了加粗处理,能承受比同尺寸普通万向联轴器高15%左右的冲击载荷,适合频繁正反转的传动工况,比如小型自动化设备的摆臂传动、分拣机构的往复动力传递场景。日常维护中,这种结构只需要定期在十字轴的铰接位置加注润滑脂,就能保证长期灵活运转,因为铰接面的接触压强经过优化,正常工况下的磨损量非常小,不需要频繁更换易损件。
