五叶曲面结构轴流风叶结构设计

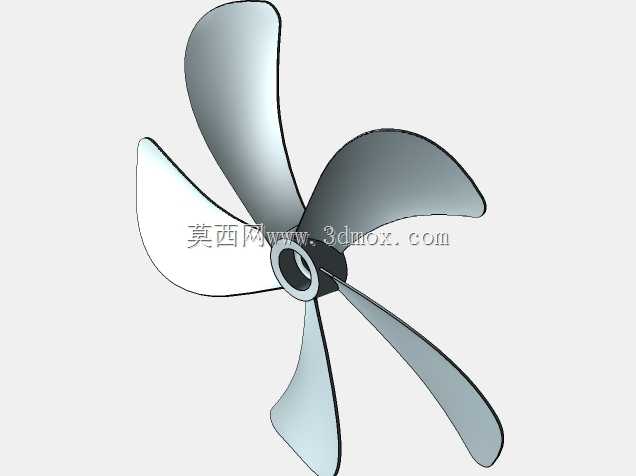

　　这款五叶曲面风叶是轴流式通风散热系统的核心做功部件，日常在民用通风设备、工业散热机组、小型风冷配套装置中都能见到这类结构的应用，其核心作用是通过旋转过程中叶片曲面与空气的相互作用，推动空气沿轴向定向流动，完成指定空间的空气置换、热源散热或是定向送风需求。从结构设计逻辑来看，五片叶片采用非等距周向排布方案，能够有效打破叶片旋转过程中产生的周期性气流脉动，降低运行过程中的气动噪声，避免常规等距叶片在特定转速下出现的共振啸叫问题，适配对运行噪音有一定要求的民用及商用设备场景。叶片的翼型截面经过曲面顺滑过渡处理，从叶根位置到叶尖位置的弦长、安装角均呈现连续渐变特征：叶根区域与中心轮毂衔接位置做了加厚圆角过渡，

　　避免旋转过程中应力集中导致的叶片根部断裂问题，保障长期高速旋转下的结构强度；叶尖区域做了收窄切边处理，能够减少叶尖位置的气流涡流损失，提升风能利用效率，降低无用功率损耗。中心轮毂采用带中心安装孔的筒式结构，安装孔的尺寸边界适配常规小型驱动电机的输出轴径，轮毂端面与电机轴的配合面设置有定位止口，安装时能够快速完成同轴度定位，避免装配后出现风叶偏心抖动的问题，轮毂与叶片的衔接位置做了一体化顺滑过渡，没有突兀的直角结构，既能够减少气流在轮毂位置的滞止损失，也能提升整体结构的抗疲劳强度。从安装边界来看，这款风叶的径向最大尺寸适配常规小功率通风设备的安装腔体，轴向厚度控制在紧凑范围内，不会占用过多的设备内部安装空间，能够适配机箱散热、

　　小型排风扇、设备配套风冷模块等多种安装空间受限的应用场景。在实际选型匹配过程中，这类风叶的曲面弧度直接决定了送风距离与风压参数，大弧度曲面叶片能够在相同转速下提供更大的送风风压，适配需要一定风阻穿透能力的散热场景，比如密闭机箱内部的热源散热、管道式排风的前端送风等场景；叶片的数量选择五片结构，是在送风效率、运行噪音、结构成本三者之间做的平衡设计，相比三叶结构，五叶结构在相同转速下的气流切割更细密，送风更柔和且噪音更低，相比七叶及以上的多叶结构，五叶结构的模具成本更低、整体重量更轻，对驱动电机的启动扭矩要求更低，适配小功率低成本的驱动方案。在结构建模过程中，需要重点关注叶片曲面的G2连续顺滑度，避免曲面出现褶皱、拐点，

　　否则实际运行时会在曲面拐点位置产生局部涡流，不仅会降低送风效率，还会额外产生高频气动噪音；叶根与轮毂的衔接位置需要做应力校核，在最高额定转速下，叶根位置承受的离心力最大，过渡圆角的半径不能过小，否则会出现应力集中系数过高的问题，长期运行容易出现叶片断裂的安全隐患；中心安装孔与电机轴的配合公差需要选在合理区间，过松会导致装配后同轴度差，运行抖动大，过紧则会导致装配难度提升，现场安装时难以快速套装到电机轴上。这类风叶的实际应用场景覆盖极广，从小型桌面散热风扇、机箱散热风扇，到工业设备的控制柜散热、小型风冷冷凝器的送风组件，再到部分专用设备的通风排气模块，都可以通过调整叶片的曲面参数、直径尺寸来适配具体的性能需求，建模过程中保留的参数化特征可以快速调整叶片安装角、弦长、直径等核心参数，快速衍生出适配不同风压、风量需求的同系列风叶结构，大幅缩短同类型产品的开发周期。
